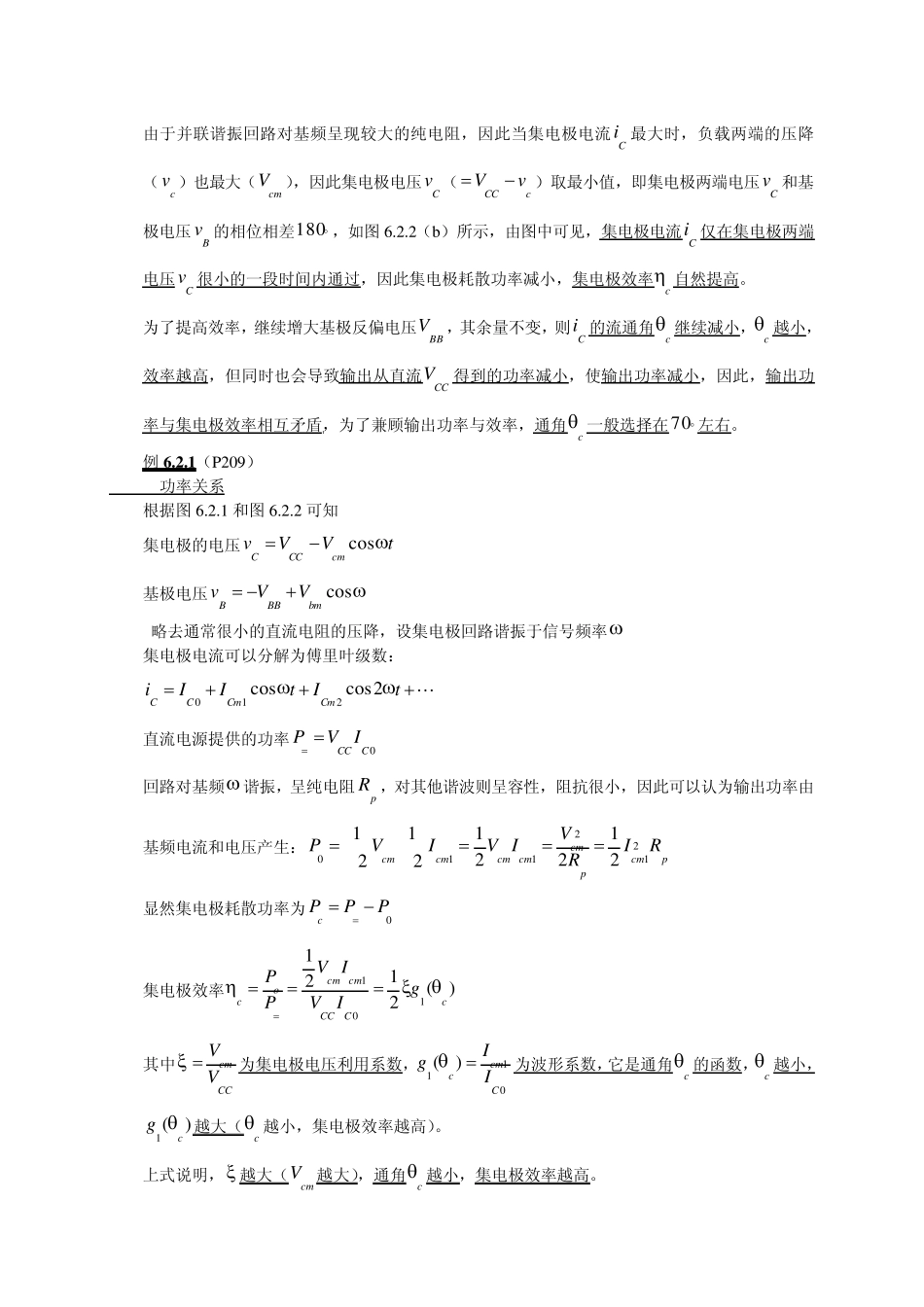

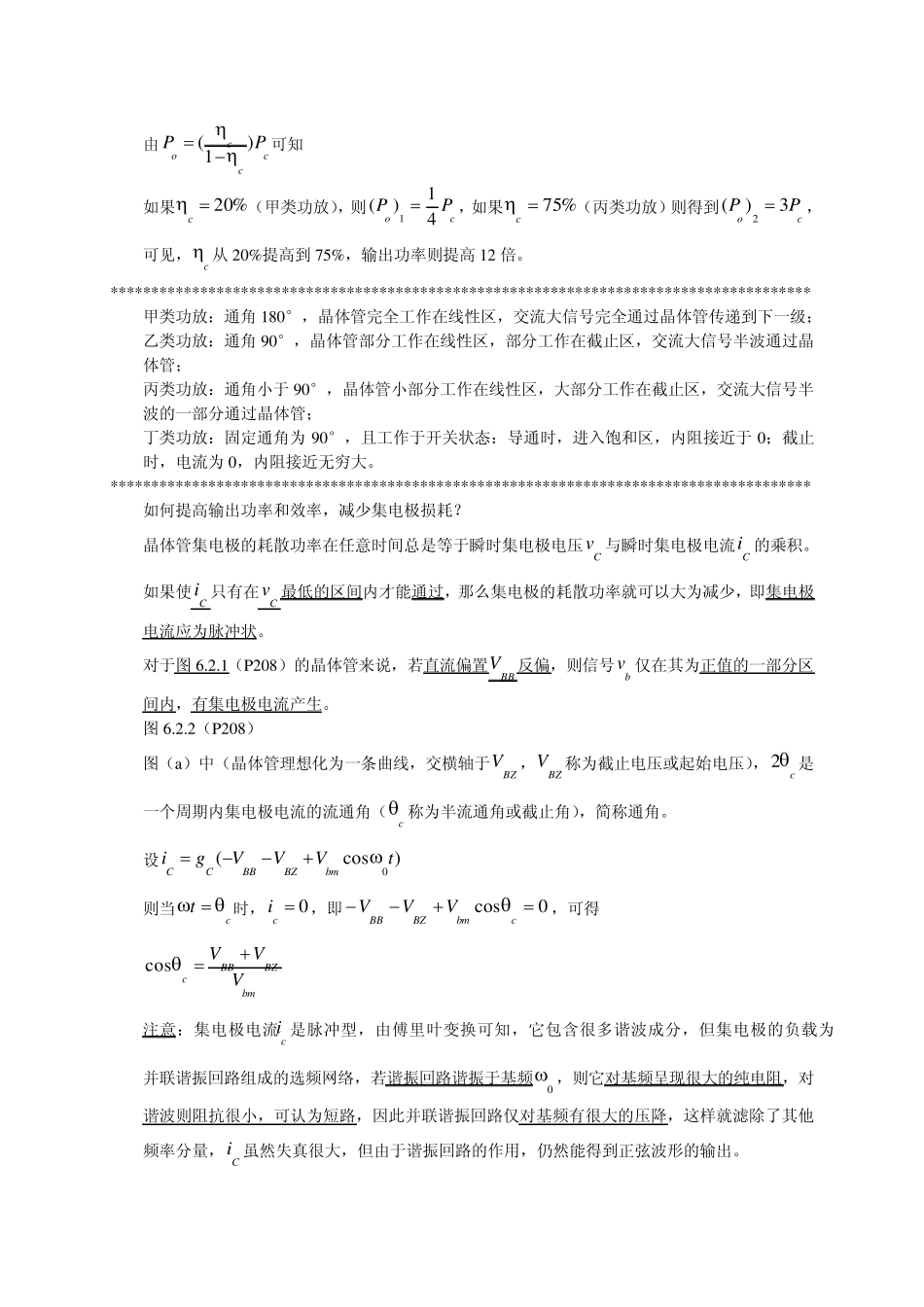

高频电子技术 第六章 高频功率放大器 § 6 .1 概述 为了获得足够大的高频输出功率，必须采用高频功率放大器。如发射机中，振荡器产生的高频振荡功率往往很小，因此在后面要经过一系列放大——缓冲级、中间放大级、末级功率放大器，才能获得足够的高频功率，然后从天线将信号发送出去。 高频功率放大器的工作频率很高，且工作时要求其频带很窄，如调幅广播电台（535~1605kHz频段范围），每个台的频带宽度为10kHz，与 1000kHz 左右的工作频率相比，仅相当于百分之一。因此，高频功率放大器的负载一般都是选频网络（选择有用信号，滤除干扰）。 § 6 .2 谐振功率放大器的工作原理 晶体管的工作频率范围分为三部分： 低频区：ff0.5（f 截止频率，放大倍数下降为低频值的2/1） 中频区：Tfff2.00.5（Tf 特征频率，放大倍数下降为1 时的频率） 高频区：TTfff2.0 中频区需要考虑晶体管结电容的作用，高频需进一步考虑电极引线电感的作用，分析和计算都非常困难。因此，从低频区入手来进行分析。 6.2.1 获得高效率所需要的条件(P206) 率直流电源提供的直流功P 交流输出信号功率oP 集电极本身耗散功率cP 则coPPP 定义集电极效率cooocPPPPP 可见，如果能降低集电极耗散功率cP ，则集电极效率c 就会提高，给定直流电源提供功率P 时，晶体管的交流输出功率oP 就会增加。 由cccoPP)1(可知 如果 %20c（甲类功放），则coPP41)(1 ，如果 %75c（丙类功放）则得到coPP3)(2 ，可见，c 从20%提高到75%，输出功率则提高12 倍。 ************************************************************************************** 甲类功放：通角180°，晶体管完全工作在线性区，交流大信号完全通过晶体管传递到下一级； 乙类功放：通角90°，晶体管部分工作在线性区，部分工作在截止区，交流大信号半波通过晶体管； 丙类功放：通角小于 90°，晶体管小部分工作在线性区，大部分工作在截止区，交流大信号半波的一部分通过晶体管； 丁类功放：固定通角为 90°，且工作于开关状态：导通时，进入饱和区，内阻接近于 0；截止时，电流为 0，内阻接近无穷大。 ************************************************************************************** 如何提高输出功率和效率，减少集电极损耗？ 晶体管集电极的耗散功率在任意时间总是等于瞬时集电极电压Cv...
