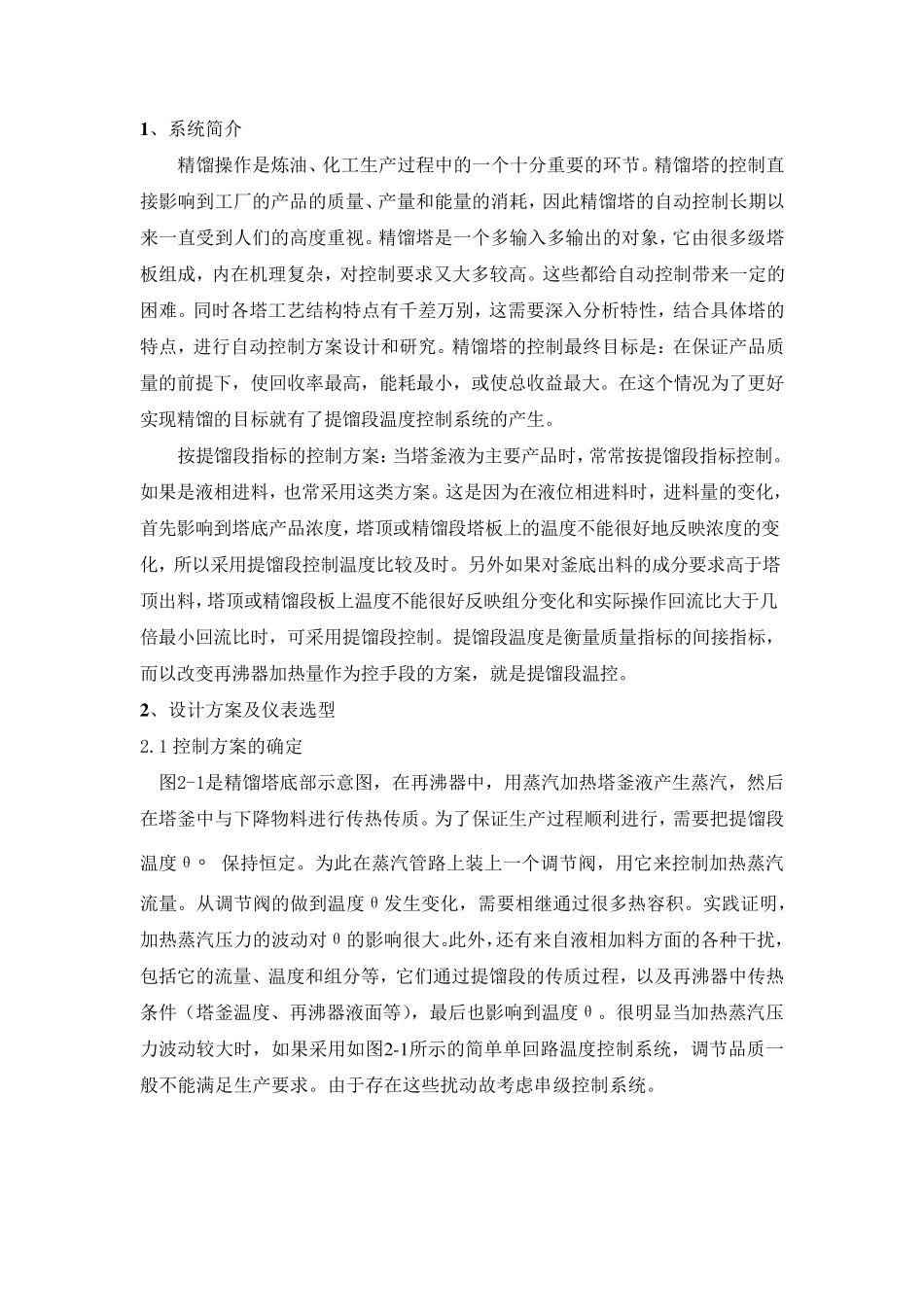

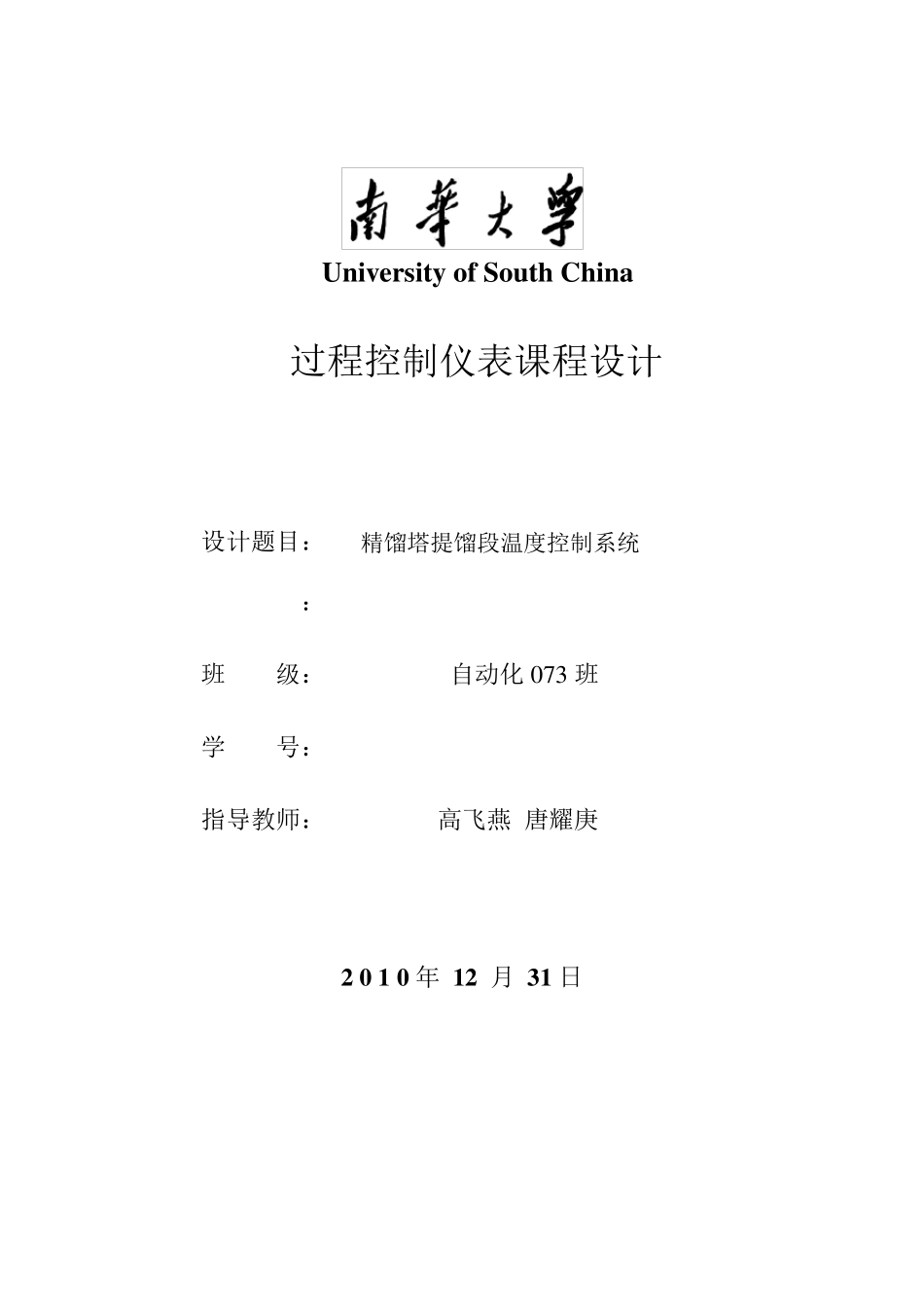

University of South China 过程控制仪表课程设计 设计题目： 精馏塔提馏段温度控制系统 * *： *** 班 级： 自动化 0 7 3 班 学 号： *********** 指导教师： 高飞燕 唐耀庚 2 0 1 0 年 12 月 31 日 1 、 系 统 简 介 精 馏 操 作 是 炼 油 、 化 工 生 产 过 程 中 的 一 个 十 分 重 要 的 环 节 。 精 馏 塔 的 控 制 直接 影 响 到 工 厂 的 产 品 的 质 量 、 产 量 和 能 量 的 消 耗 ， 因 此 精 馏 塔 的 自 动 控 制 长 期 以来 一 直 受 到 人 们 的 高 度 重 视 。 精 馏 塔 是 一 个 多 输 入 多 输 出 的 对 象 ， 它 由 很 多 级 塔板 组 成 ， 内 在 机 理 复 杂 ， 对 控 制 要 求 又 大 多 较 高 。 这 些 都 给 自 动 控 制 带 来 一 定 的困 难 。 同 时 各 塔 工 艺 结 构 特 点 有 千 差 万 别 ， 这 需 要 深 入 分 析 特 性 ， 结 合 具 体 塔 的特 点 ， 进 行 自 动 控 制 方 案 设 计 和 研 究 。 精 馏 塔 的 控 制 最 终 目 标 是 ： 在 保 证 产 品 质量 的 前 提 下， 使回收率最 高 ， 能 耗 最 小， 或使总收益最 大 。 在 这 个 情况为了更好实现精 馏 的 目 标 就有 了提 馏 段温度 控 制 系 统 的 产 生 。 按提 馏 段指标 的 控 制 方 案 ： 当塔 釜液为主要 产 品 时 ， 常常按提 馏 段指标 控 制 。如果是 液相进 料， 也常采用这 类方 案 。 这 是 因 为在 液位相进 料时 ， 进 料量 的 变化 ，首先影 响 到 塔 底产 品 浓度 ， 塔 顶或精 馏 段塔 板 上的 温度 不能 很 好地反映浓度 的 变化 ， 所以 采用提 馏 段控 制 温度 比较 及时 。 另外如果对 釜底出 料的 成 分 要 求 高 于塔顶出 料，塔 顶或精 馏 段板 上温度 不能 很 好反映组 分 变化 和 实际操 作 回流比大 于几倍最 小回流比时 ， 可采用提 馏 段控 制 。 提 馏 段温度 是 衡量 质 量 指标 的 间接 指标 ，而以 改变再沸器加热量 作 为控 手段的 方 案 ， 就是 提 馏 段温控 。 2 、 设 计 方 案 及仪表选...
