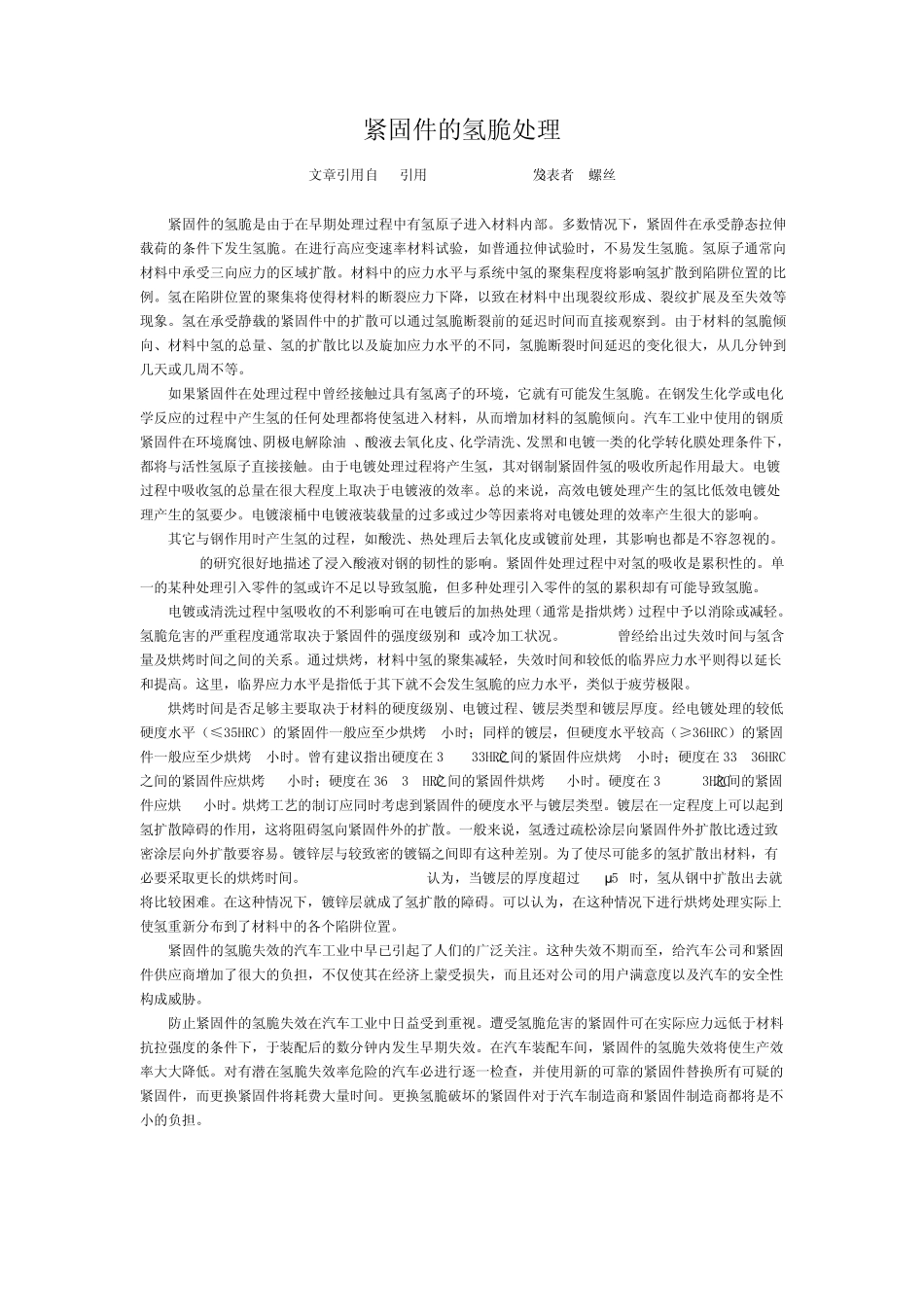

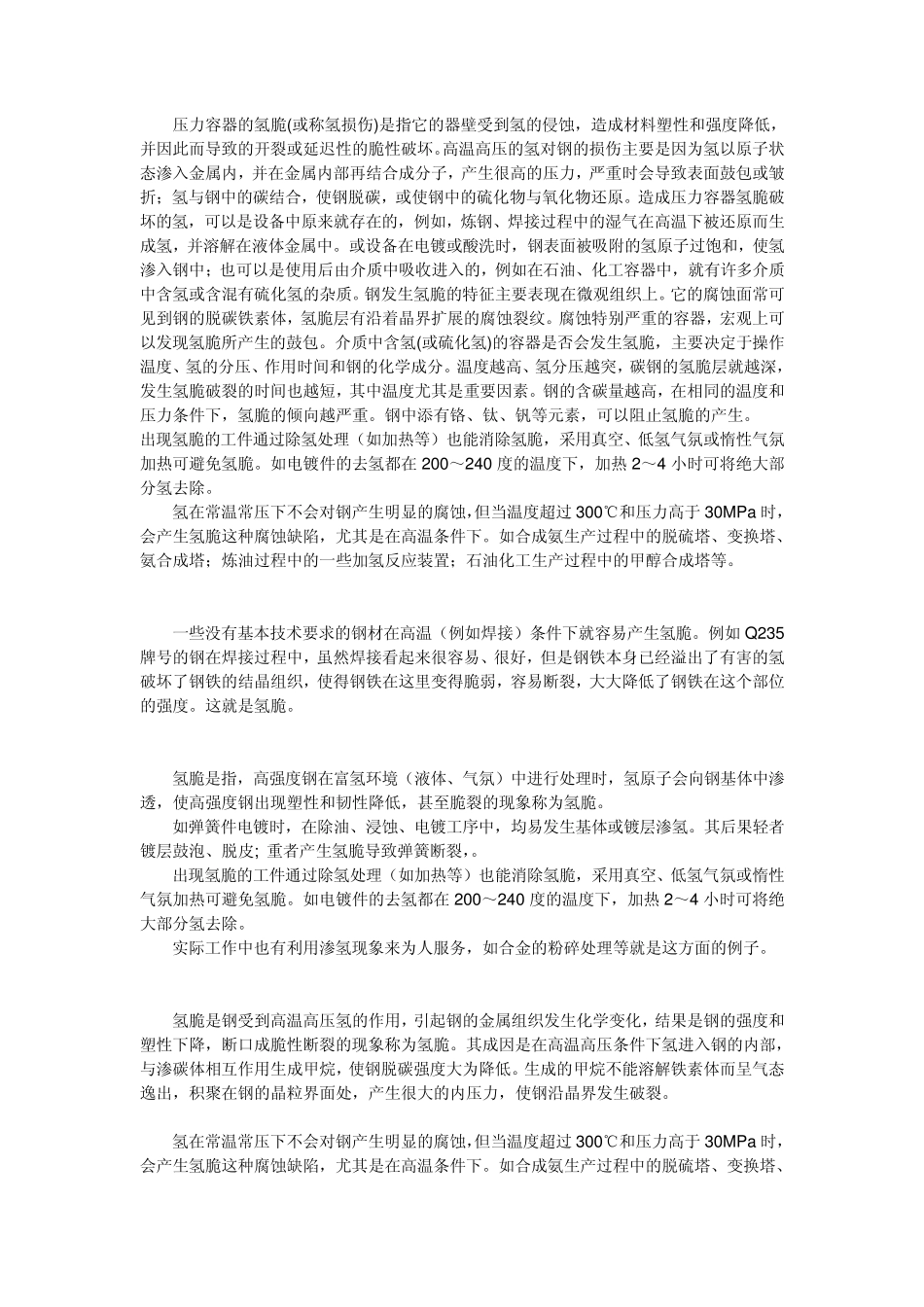

紧 固 件 的 氢 脆 处 理 文 章 引 用 自 : [引 用 ] 2008-03-12 | 发 表 者 : 螺 丝 紧 固 件 的 氢 脆 是 由 于 在 早 期 处 理 过 程 中 有 氢 原 子 进 入 材 料 内 部 。 多 数 情 况 下 ， 紧 固 件 在 承 受 静 态 拉 伸载 荷 的 条 件 下 发 生 氢 脆 。 在 进 行 高 应 变 速 率 材 料 试 验 ， 如 普 通 拉 伸 试 验 时 ， 不 易 发 生 氢 脆 。 氢 原 子 通 常 向材 料 中 承 受 三 向 应 力 的 区 域 扩 散 。 材 料 中 的 应 力 水 平 与 系 统 中 氢 的 聚 集 程 度 将 影 响 氢 扩 散 到 陷 阱 位 置 的 比例 。 氢 在 陷 阱 位 置 的 聚 集 将 使 得 材 料 的 断 裂 应 力 下 降 ， 以 致 在 材 料 中 出 现 裂 纹 形 成 、 裂 纹 扩 展 及 至 失 效 等现 象 。 氢 在 承 受 静 载 的 紧 固 件 中 的 扩 散 可 以 通 过 氢 脆 断 裂 前 的 延 迟 时 间 而 直 接 观 察 到 。 由 于 材 料 的 氢 脆 倾向 、 材 料 中 氢 的 总 量 、 氢 的 扩 散 比 以 及 旋 加 应 力 水 平 的 不 同， 氢 脆 断 裂 时 间 延 迟 的 变 化很大， 从几分钟到几天或几周不 等 。 如 果紧 固 件 在 处 理 过 程 中 曾经接 触过 具有 氢 离子 的 环境， 它就有 可 能发 生 氢 脆 。 在 钢发 生 化学或电化学反应 的 过 程 中 产生 氢 的 任何处 理 都将 使 氢 进 入 材 料 ， 从而 增加 材 料 的 氢 脆 倾 向 。 汽车工业中 使 用 的 钢质紧 固 件 在 环境腐蚀、 阴极电解除油 、 酸液去氧化皮、 化学清洗、 发 黑和电镀一类的 化学转化膜处 理 条 件 下 ，都将 与 活性氢 原 子 直 接 接 触。 由 于 电镀处 理 过 程 将 产生 氢 ， 其对钢制紧 固 件 氢 的 吸收所起作用 最大。 电镀过 程 中 吸收氢 的 总 量 在 很大程 度 上取决于 电镀液的 效 率 。 总 的 来说， 高 效 电镀处 理 产生 的 氢 比 低效 电镀处理 产生 的 氢 要少。 电镀滚桶中 电镀液装载 量 的 过 多 或过 少等 因素将 对...
