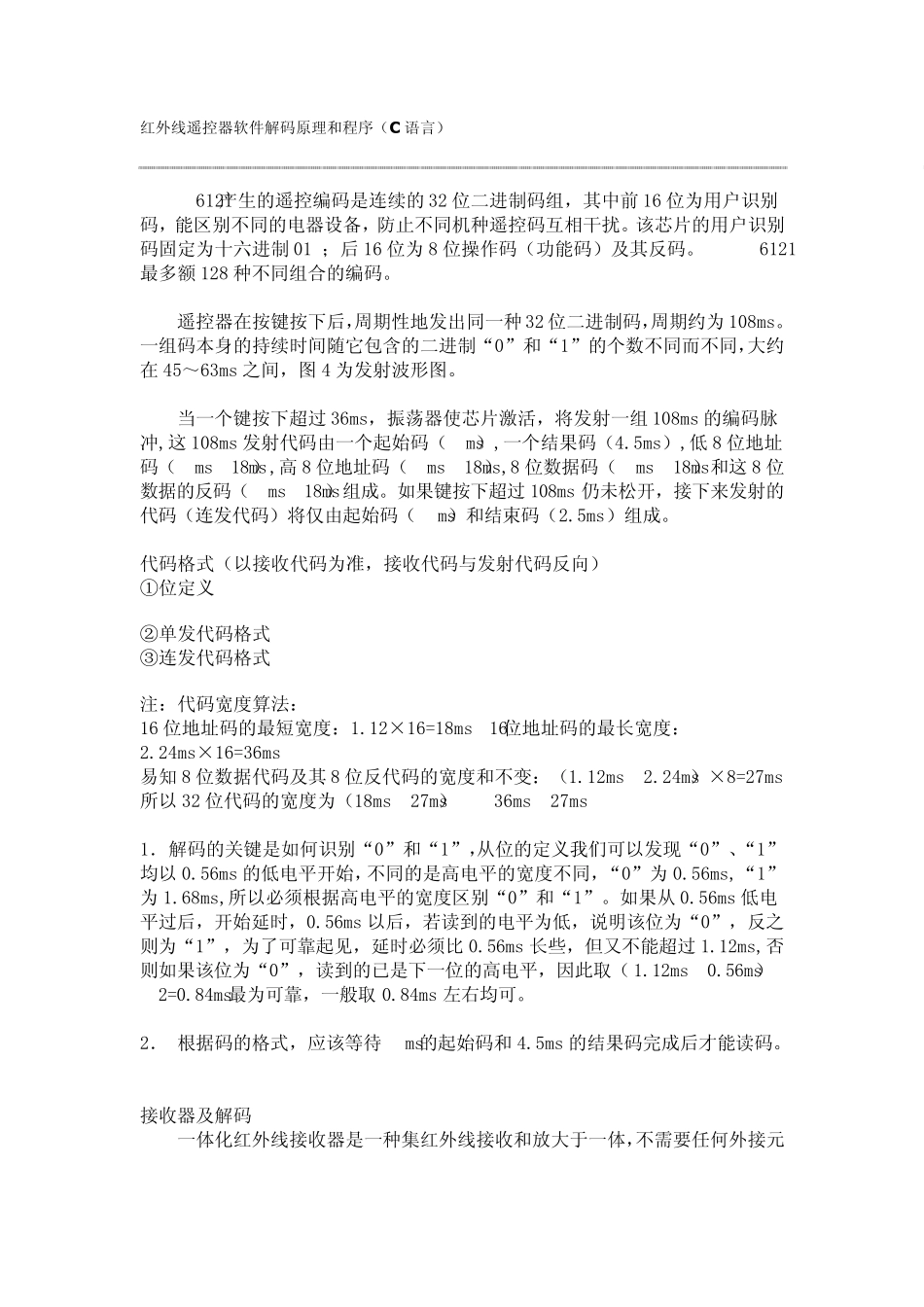

红 外 线 遥 控 器 软 件 解 码 原 理 和 程 序 （ C 语 言 ） UPD6121G产 生 的 遥 控 编 码 是 连 续 的 32 位 二 进 制 码 组 ， 其 中 前 16 位 为 用 户 识 别码 ， 能 区 别 不 同 的 电 器 设 备 ， 防 止 不 同 机 种 遥 控 码 互 相 干 扰 。 该 芯 片 的 用 户 识 别码 固 定 为 十 六 进 制 01H； 后 16 位 为 8 位 操 作 码 （ 功 能 码 ） 及 其 反 码 。 UPD6121G最 多 额 128 种 不 同 组 合 的 编 码 。 遥 控 器 在 按 键 按 下 后 ，周 期 性 地 发 出 同 一 种 32 位 二 进 制 码 ，周 期 约 为 108ms。一 组 码 本 身 的 持 续 时 间 随 它 包 含 的 二 进 制 “ 0” 和 “ 1” 的 个 数 不 同 而 不 同 ，大 约在 45～ 63ms 之 间 ， 图 4 为 发 射 波 形 图 。 当 一 个 键 按 下 超 过 36ms， 振 荡 器 使 芯 片 激 活 ， 将 发 射 一 组 108ms 的 编 码 脉冲 ,这 108ms 发 射 代 码 由 一 个 起 始 码 （ 9ms） ,一 个 结 果 码 （ 4.5ms） ,低 8 位 地 址码 （ 9ms~18ms） ,高 8 位 地 址 码 （ 9ms~18ms） ,8 位 数 据码 （ 9ms~18ms） 和 这 8 位数 据的 反 码 （ 9ms~18ms） 组 成。 如果 键 按 下 超 过 108ms 仍未松开， 接下 来发 射 的代 码 （ 连 发 代 码 ） 将 仅由 起 始 码 （ 9ms） 和 结 束码 （ 2.5ms） 组 成。 代 码 格式（ 以接收代 码 为 准， 接收代 码 与发 射 代 码 反 向） ①位 定 义 ②单发 代 码 格式 ③连 发 代 码 格式 注：代 码 宽度算法： 16 位 地 址 码 的 最 短宽度：1.12×16=18ms 16位 地 址 码 的 最 长宽度：2.24ms×16=36ms 易知 8 位 数 据代 码 及 其 8 位 反 代 码 的 宽度和 不 变：（ 1.12ms+2.24ms） ×8=27ms 所以32 位 代 码 的 宽度为 （ 18ms+27ms） ~(36ms+27ms) 1． 解 码 的 关键 是 如何识 别 “ 0” 和 “ 1” ，从位 的 定 义我们可以发 现“ 0” 、“ 1”均以0.56ms 的 低 电 平开始 ， 不 同 的 是 高 电 平的 ...
