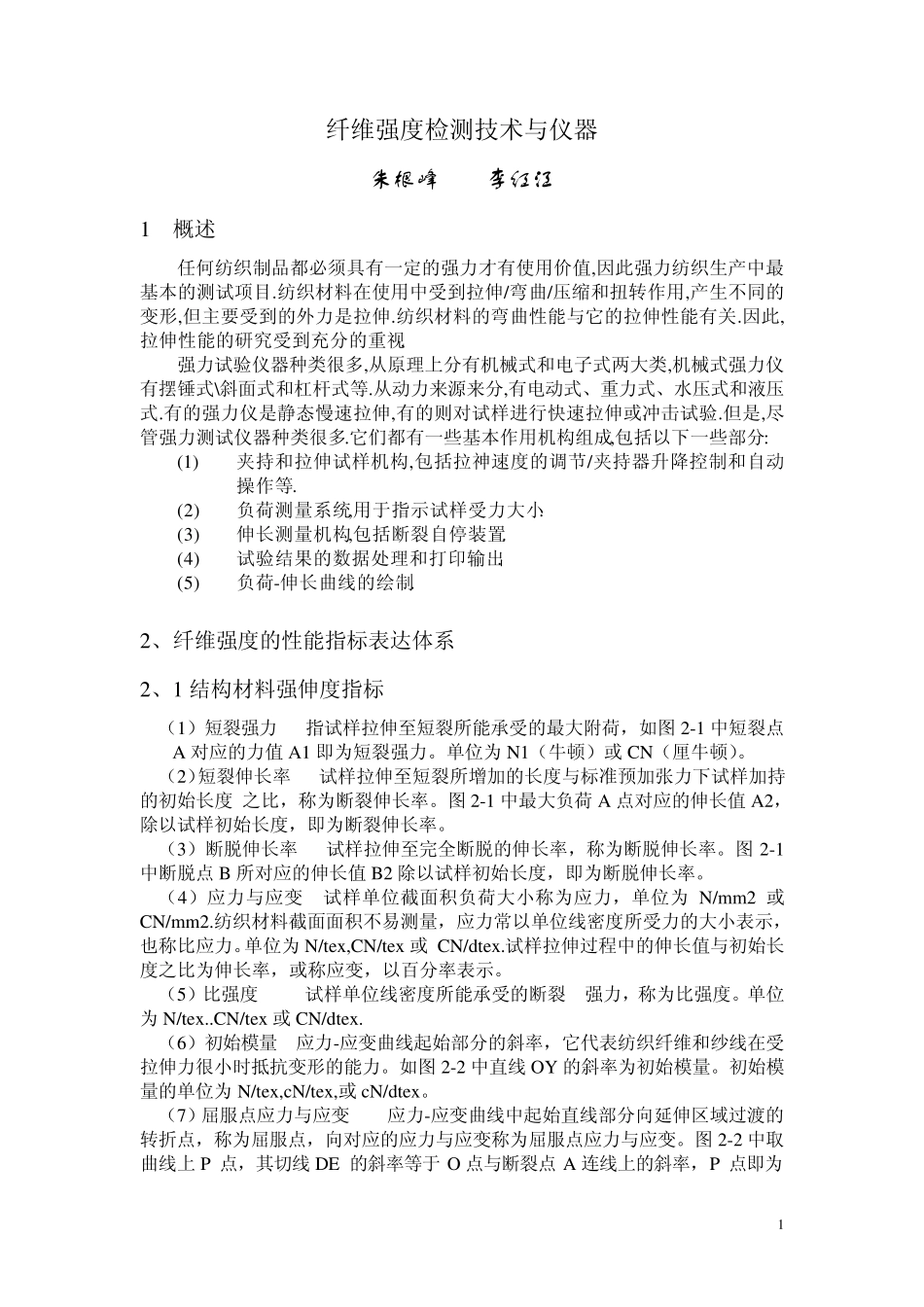

1 纤维强度检测技术与仪器 朱根峰 李红江 1 概述 任何纺织制品都必须具有一定的强力才有使用价值,因此强力纺织生产中最基本的测试项目.纺织材料在使用中受到拉伸/弯曲/压缩和扭转作用,产生不同的变形,但主要受到的外力是拉伸.纺织材料的弯曲性能与它的拉伸性能有关.因此,拉伸性能的研究受到充分的重视. 强力试验仪器种类很多,从原理上分有机械式和电子式两大类,机械式强力仪有摆锤式\斜面式和杠杆式等.从动力来源来分,有电动式、重力式、水压式和液压式.有的强力仪是静态慢速拉伸,有的则对试样进行快速拉伸或冲击试验.但是,尽管强力测试仪器种类很多.它们都有一些基本作用机构组成,包括以下一些部分: (1) 夹持和拉伸试样机构,包括拉神速度的调节/夹持器升降控制和自动操作等. (2) 负荷测量系统,用于指示试样受力大小. (3) 伸长测量机构,包括断裂自停装置. (4) 试验结果的数据处理和打印输出. (5) 负荷-伸长曲线的绘制. 2、纤维强度的性能指标表达体系 2、1 结构材料强伸度指标 （1）短裂强力 指试样拉伸至短裂所能承受的最大附荷，如图 2-1 中短裂点 A 对应的力值A1 即为短裂强力。单位为 N1（牛顿）或 CN（厘牛顿）。 （2）短裂伸长率 试样拉伸至短裂所增加的长度与标准预加张力下试样加持的初始长度 之比，称为断裂伸长率。图 2-1 中最大负荷 A 点对应的伸长值A2，除以试样初始长度，即为断裂伸长率。 （3）断脱伸长率 试样拉伸至完全断脱的伸长率，称为断脱伸长率。图 2-1中断脱点 B 所对应的伸长值B2 除以试样初始长度，即为断脱伸长率。 （4）应力与应变 试样单位截面积负荷大小称为应力，单位为 N/mm2 或CN/mm2.纺织材料截面面积不易测量，应力常以单位线密度所受力的大小表示，也称比应力。单位为 N/tex ,CN/tex 或 CN/dtex .试样拉伸过程中的伸长值与初始长度之比为伸长率，或称应变，以百分率表示。 （5）比强度 试样单位线密度所能承受的断裂 强力，称为比强度。单位为 N/tex ..CN/tex 或 CN/dtex . （6）初始模量 应力-应变曲线起始部分的斜率，它代表纺织纤维和纱线在受拉伸力很小时抵抗变形的能力。如图 2-2 中直线 OY 的斜率为初始模量。初始模量的单位为 N/tex ,cN/tex ,或 cN/dtex 。 （7）屈服点应力与应变 应力-应变曲线中起始直线部分向延伸区域过渡的转折点，称为屈服点，向对应的应力与应变称为屈服点应力与应变。图 2-2 中取曲线上P 点，其切线...
