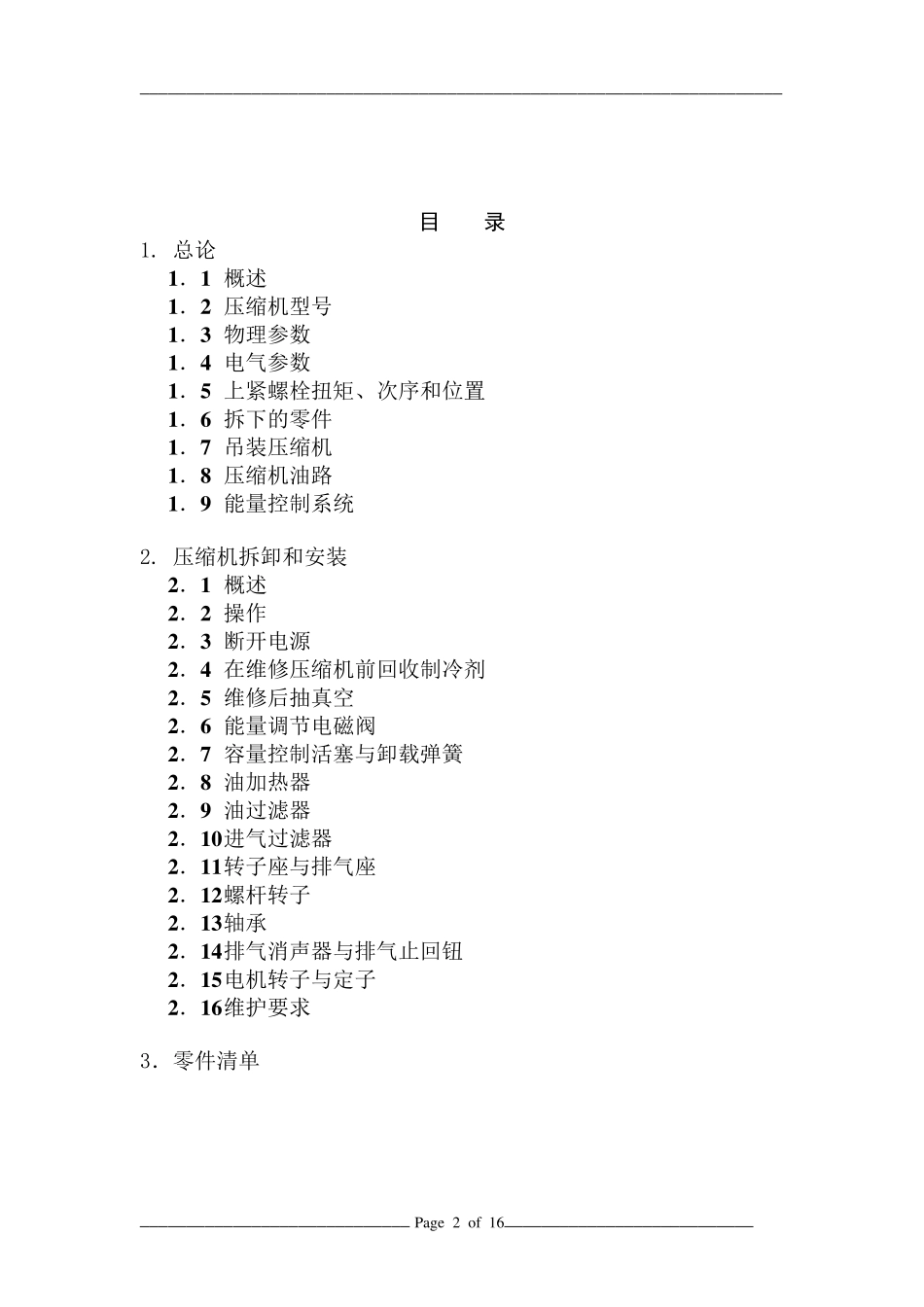

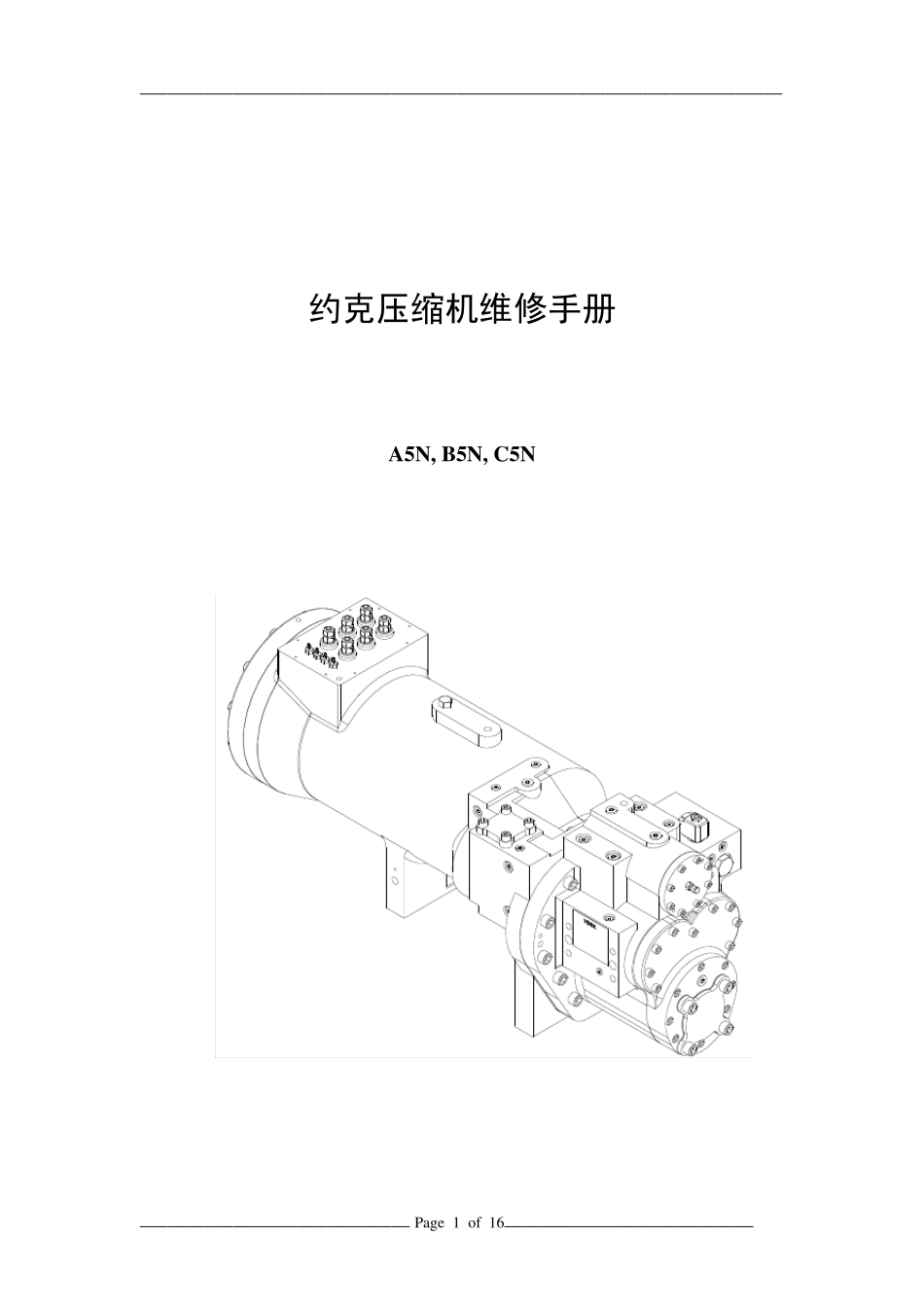

_____________________________________________________________________ _____________________________ Pag e 1 o f 16___________________________ 约克压缩机维修手册 A5N, B5N, C5N _____________________________________________________________________ _____________________________ Pag e 2 o f 16___________________________ 目 录 1. 总论 1 .1 概述 1 .2 压缩机型号 1 .3 物理参数 1 .4 电气参数 1 .5 上紧螺栓扭矩、次序和位置 1 .6 拆下的零件 1 .7 吊装压缩机 1 .8 压缩机油路 1 .9 能量控制系统 2. 压缩机拆卸和安装 2 .1 概述 2 .2 操作 2 .3 断开电源 2 .4 在维修压缩机前回收制冷剂 2 .5 维修后抽真空 2 .6 能量调节电磁阀 2 .7 容量控制活塞与卸载弹簧 2 .8 油加热器 2 .9 油过滤器 2 .1 0 进气过滤器 2 .1 1 转子座与排气座 2 .1 2 螺杆转子 2 .1 3 轴承 2 .1 4 排气消声器与排气止回钮 2 .1 5 电机转子与定子 2 .1 6 维护要求 3.零件清单 _____________________________________________________________________ _____________________________ Pag e 3 o f 16___________________________ 1. 总论 1.1 概述 DXS 系列压缩机是一种半封闭喷油双螺杆压缩机。 约克 DXS 系列压缩机是为满足制冷和空调要求而设计的,使用R-22 或 R-407C 冷媒的工业用螺杆式压缩机。不同螺杆转子直径的压缩机制冷量不同。 DXS 系列压缩机采用了专利技术的新型转子型线,保证了压缩机在不同的工况条件下都具有高效率。半封闭式的电机直接安装在阳转子轴上,这种结构紧凑可靠。 DXS 压缩机采用了连续的容量控制方式:压缩机在最小位置启动,受微处理器控制的容量调节阀通过一连续作用的滑阀在 100%~20%的范围内实现无级调节。并且,停机时容量调节弹簧能自动复位到最小负荷位置,以确保压缩机电机在最小负荷下启动。 压缩机排气座内安装有油过滤器,润滑油进入压缩机后,经过滤器过滤进入各润滑点及转子腔。 在压缩机的排气口设置有内置的消声器及止回钮。消声器能有效地降低压缩机排气口的噪声源,同时优化气流,以获得最佳性能。止回钮能够防止停机时气流反冲使转子倒转。 当冷媒为 R-22 时,压缩机使用约克 L 润滑油。当冷媒为 R407C时,建议使用约克 E 油...
