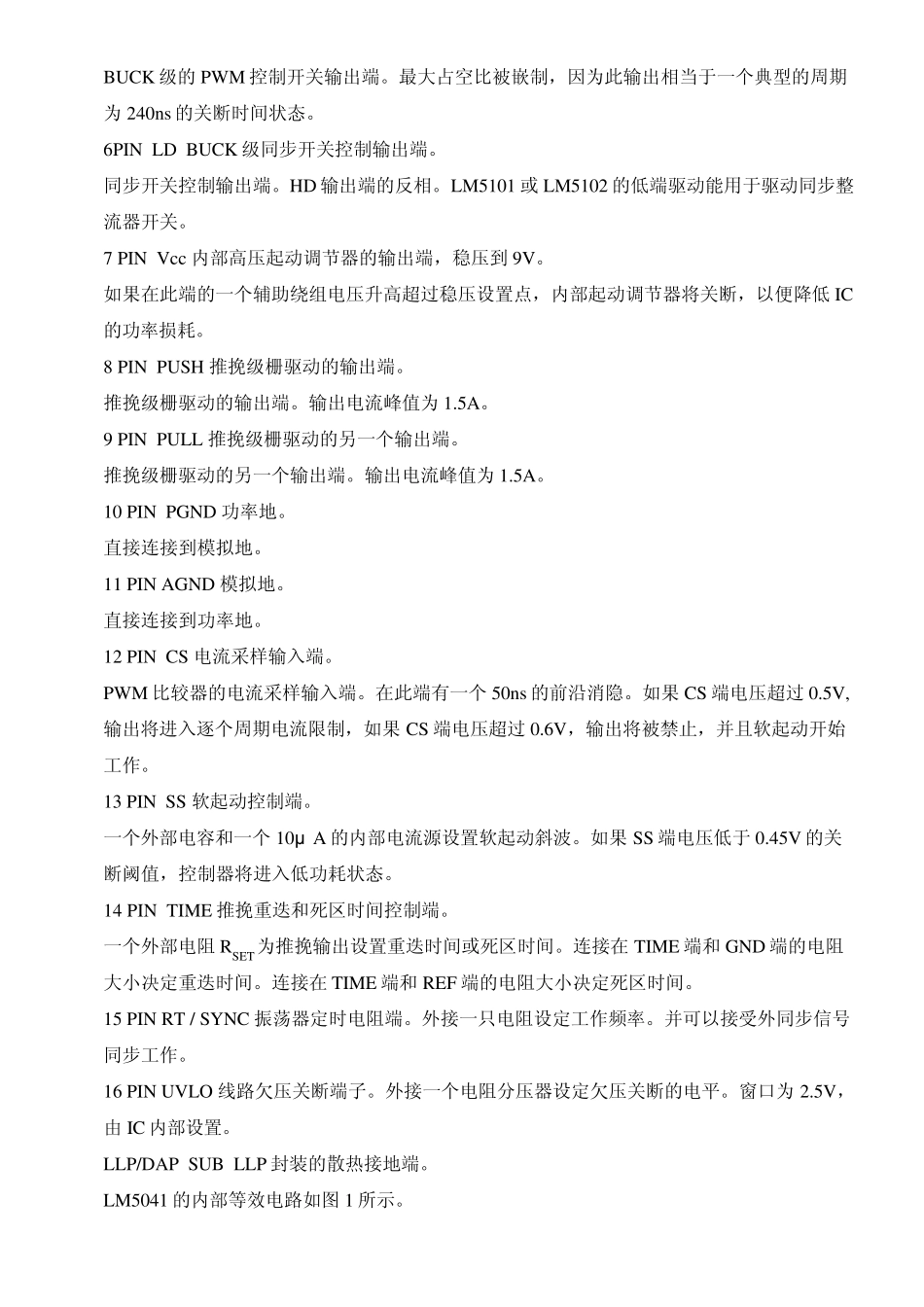

级联式PW M 控制器LM5041 LM5041 型PWM 控制器系为级联拓朴DC/DC 设计的一款专用芯片，前级为同步降压控制，第二级为推挽或全桥控制，它非常适用于多输出电压及中、大功率的场合。PWM 执行电流前馈或电压前馈，它的四个输出驱动包括 bulk 级的HD 和 LD 及推挽级的PUSH/PULL，第二级的两输出工作在各 50%占空比，开关频率为bulk 级的一半。IC 确保两输出之间的死区时间，外部接不同的驱动器可作推挽，半桥或全桥。 LM5041 芯片内含高压起动源，最高输入达 100V。振荡器最高工作频率可达 1MHz。此外还有 UVLO 及软起动，精密基准，误差放大器及过热关断电路。因此它是用于通讯系统作级联拓朴的上乘之选。 主要特色： * 芯片内部高压起动源。 * 可调的UVLO。 * 电流型控制。 * 误差放大器及精密基准。 * 两种模式的过流保护。 * 前沿消隐。 * 推挽级可调节的死区时间。 * 软起动。 * 振荡器可外同步。 * 芯片过热保护。 主要用于通讯及汽车电子，适用于多输出电压的场合。 LM5041 共有 16 个 PIN 脚，各 PIN 脚功能如下： 1PIN VIN 输入电压源端。 起动调节器的输入端，输入电压范围为15V 到 100V。 2PIN FB 误差放大器的反馈信号端。 为内部误差放大器反相输入，同相输入接到 0.75V 的基准电压。 3PIN COMP 内部误差放大器的输出端。 在此端有一个内部 5KΩ 的上拉电阻。误差放大器提供一个有源的漏。 4PIN VREF 精密 5V 基准电压输出端。 最大输出电流 10mA，用一个 0.1μ F 的电容局部去耦。在线路欠压时基准电压很低直到 Vcc电压达标。 5PIN HD Bulk 主控制输出端。 BUCK 级的PWM 控制开关输出端。最大占空比被嵌制，因为此输出相当于一个典型的周期为 240ns的关断时间状态。 6PIN LD BUCK 级同步开关控制输出端。 同步开关控制输出端。HD 输出端的反相。LM5101 或 LM5102 的低端驱动能用于驱动同步整流器开关。 7 PIN Vcc 内部高压起动调节器的输出端，稳压到 9V。 如果在此端的一个辅助绕组电压升高超过稳压设置点，内部起动调节器将关断，以便降低 IC的功率损耗。 8 PIN PUSH 推挽级栅驱动的输出端。 推挽级栅驱动的输出端。输出电流峰值为 1.5A。 9 PIN PULL 推挽级栅驱动的另一个输出端。 推挽级栅驱动的另一个输出端。输出电流峰值为 1.5A。 10 PIN PGND 功率地。 直接连接到模拟地。 11 PIN AGND 模拟地。...
