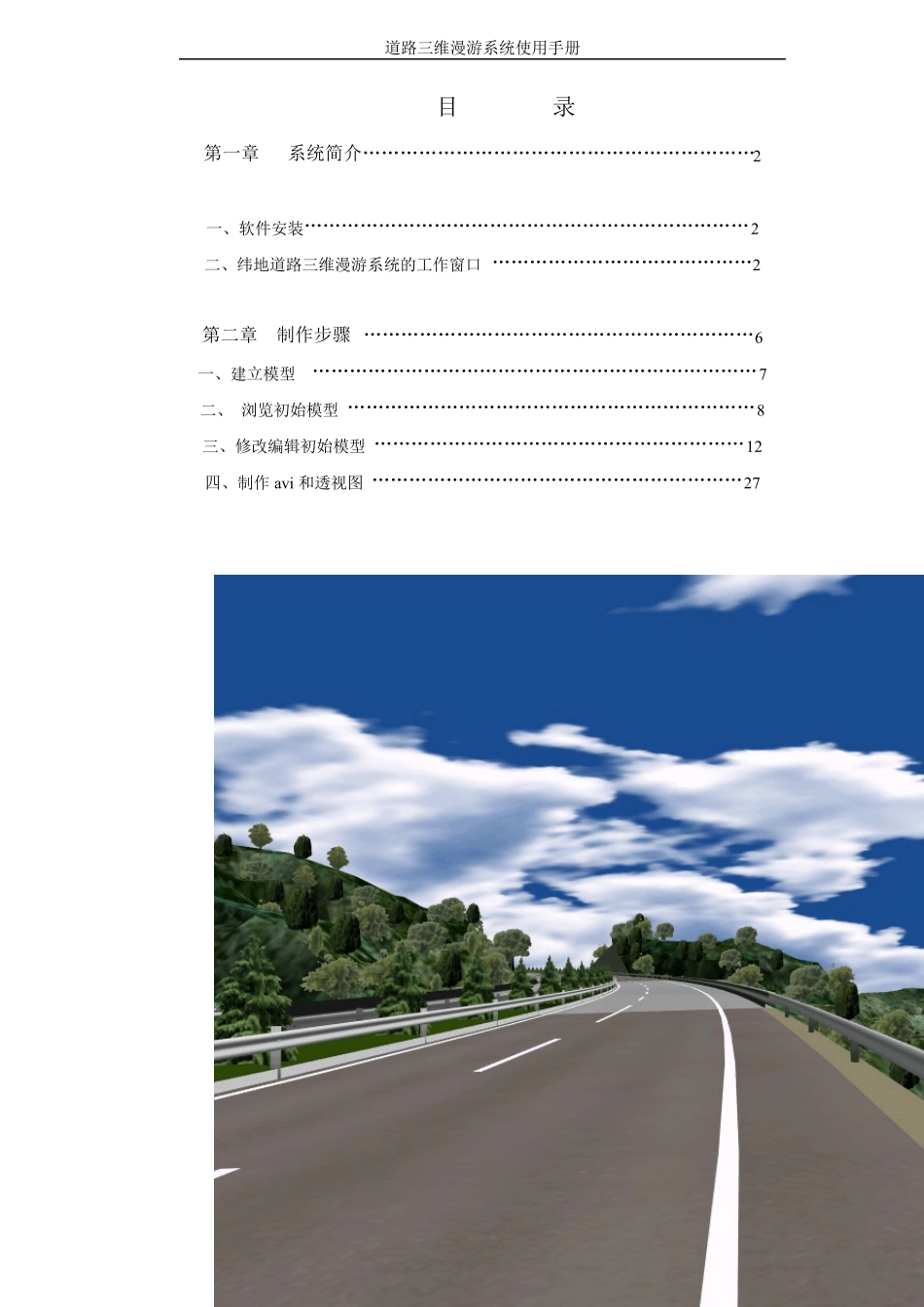

道路三维漫游系统使用手册 1 目 录 第一章 系统简介„„„„„„„„„„„„„„„„„„„„„2 一、软件安装„„„„„„„„„„„„„„„„„„„„„„„„2 二、纬地道路三维漫游系统的工作窗口 „„„„„„„„„„„„„„2 第二章 制作步骤 „„„„„„„„„„„„„„„„„„„„„6 一、建立模型 „„„„„„„„„„„„„„„„„„„„„„„„7 二、 浏览初始模型 „„„„„„„„„„„„„„„„„„„„„„8 三、修改编辑初始模型 „„„„„„„„„„„„„„„„„„„„12 四、制作 av i 和透视图 „„„„„„„„„„„„„„„„„„„„27 道路三维漫游系统使用手册 2 第一章 系统简介 纬地道路三维漫游系统Virtual Road 是国内较早开发的一套专业的道路虚拟现实系统。该系统是基于DTM 和平、纵、横设计数据实时生成地面、道路、桥梁、隧道等三维真实模型，采用OpenGL 赛车游戏开发技术，用户可自由填加汽车、树木、标志等，也可随意定制物体的表面色彩纹理，实时进行任意位置、视点、高度、速度的三维全景行车（或飞行），完全摆脱 3DMAX 等的专业制作。 纬地道路三维漫游系统创建的公路模型不仅可以方便地对在建（或已建）公路进行三维的动态实时虚拟浏览，直观的检查线形视距、安全性和评价道路景观等，而且还可以将整个（或部分）过程制作成 AVI 动画，方便地应用于路线方案的汇报展示等，从而直观的体现项目的优点、难点和重点。使设计人员有更多的时间来探寻项目的最佳方案，缩短整个项目的设计周期。 主要功能有 1.模拟行车 2.模拟飞行 3.模拟摄像 4.制作avi 文件 5.制作透视图 一、软件安装 1．运行 VRSetup.exe。选择适当盘符进行安装。 二、纬地道路三维漫游系统的工作窗口 道路三维漫游系统使用手册 3 纬地道路三维漫游系统的工作窗口如图1 所示。 工具栏 菜单栏 图1 状态栏 （及里程按钮） 窗口左上角中显示：视点桩号、视点高度、平曲线半径、竖曲线半径、汽车时速、行驶里程、行车视距、车体重量、离心力及重力横向分量等信息；单击效果菜单中的显示里程车速，则可对左上角的参数显示与否进行切换 。 状态栏在摄像和飞行状态下显示鼠标所在位置的空间坐标； 在行车状态下显示里程滑动按钮和鼠标坐标，显示当前运行进度，拖动按钮可以对行驶里程进行设置；里程按钮可拖动至窗口任何位置。 单击查看（V）下的“工具栏”中的“文件...
