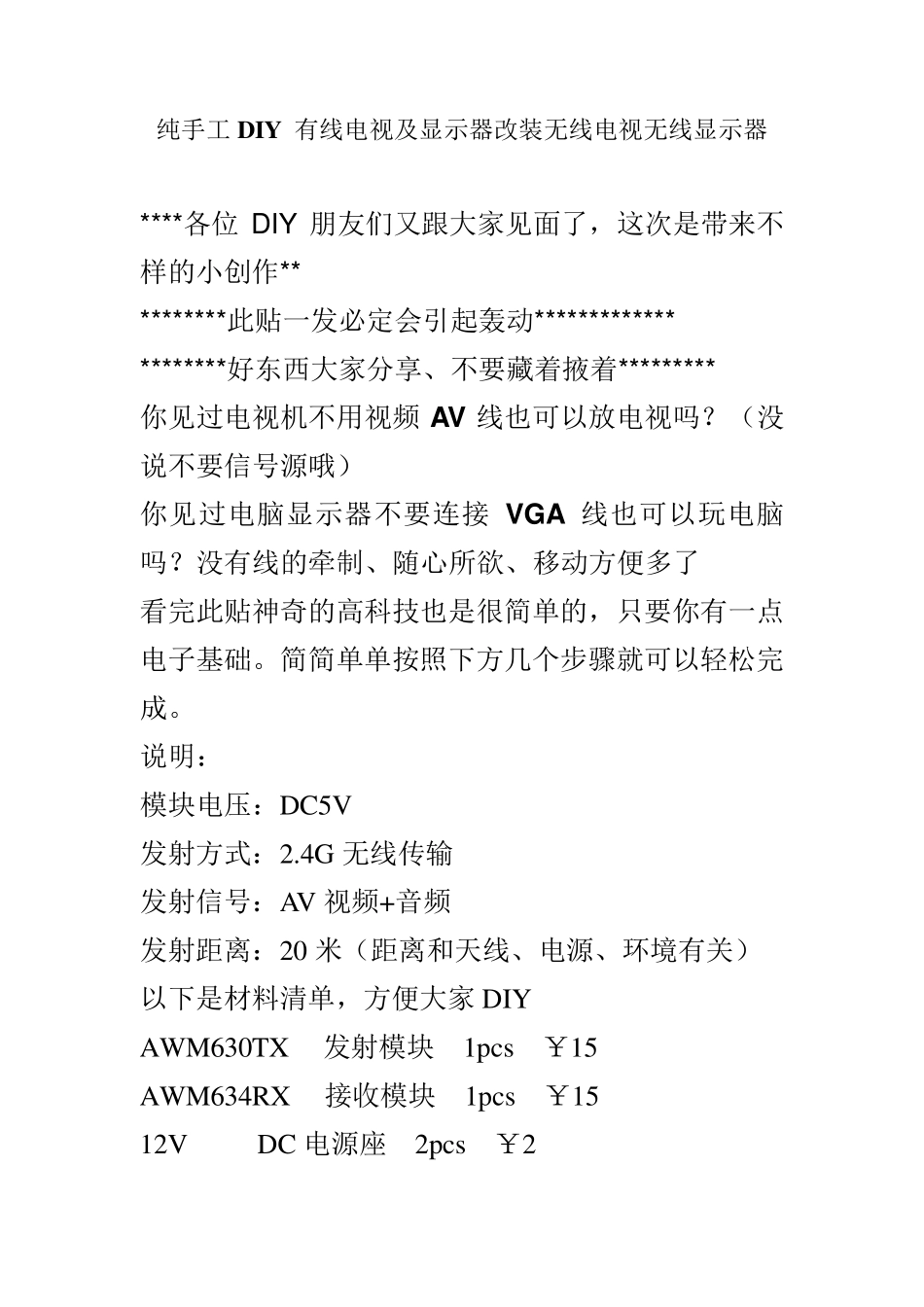

纯手工DIY 有线电视及显示器改装无线电视无线显示器 ****各位DIY朋友们又跟大家见面了,这次是带来不样的小创作** ********此贴一发必定会引起轰动************* ********好东西大家分享、不要藏着掖着********* 你见过电视机不用视频 AV 线也可以放电视吗?(没说不要信号源哦) 你见过电脑显示器不要连接 VGA 线也可以玩电脑吗?没有线的牵制、随心所欲、移动方便多了 看完此贴神奇的高科技也是很简单的,只要你有一点电子基础。简简单单按照下方几个步骤就可以轻松完成。 说明: 模块电压:DC5V 发射方式:2.4G 无线传输 发射信号:AV 视频+音频 发射距离:20 米(距离和天线、电源、环境有关) 以下是材料清单,方便大家DIY AWM630TX 发射模块 1pcs ¥15 AWM634RX 接收模块 1pcs ¥15 12V DC 电源座 2pcs ¥2 电解电容 470Uf/16V 4pcs ¥2.0 无极电容 33UF/10V 6pcs ¥2.0 天线 2pcs ¥2.0 7805 稳压管 2pcs ¥4.0 万能板 发射模块体积是 3.6cmX2.86cm 接收模块体积是 4.64cmX3.48Cm 和手机电池差不多大小 这是一对模块 AWM630TX AWM634RX 开始制作过程 以下的万用板的布线是按照上图的方框图制作****** 模块的反面 以下是模块的引脚图,和方框图 上图是发射模块脚图 接收模块脚图 准备的元器件 用刀把万用板画开两半 用钳子掰开 小的一半做发射模块用 焊接DC 电源座 电源座和 7 8 0 5 焊接 模块焊接 3 个电容做和一个电阻发光二极管 电容是滤波 发光二极管做指示灯 1 0 2 电阻是限流给发光二极管 焊上电解电容 近照 后面的布线 焊接视频和音频输入座 后面布线 直起来的是天线,大家可以用收音机上面的天线,效果会更好 下面是做接收模块 两个蓝色的东东是 EM I 静噪滤波器 我在焊接 后面线路 做好的一对。为了防止把桌子弄花啦。垫了张纸,最好没有想到纸上有文件,所以上画一条条的////竖线 后面布线 上电的情况 开始测试* * * * * * * * * * * * * * * * * * * * * * * * * 正在接收,两条是黑色电原线 右白是音频,红色视频 晚上效果,未开闪光灯 后面接线 相机开闪光灯的效果,屏照的就发白,不是模块问题 我把模块装到7 寸显示器里面啦, 下面看看一体机的效果 为了真实电源也不接啦,DIY 的朋友还以为我的电源线是视频线,所以接个12V 的锂电池供电。 接电源线, 如果大家要把电脑的VGA ...
