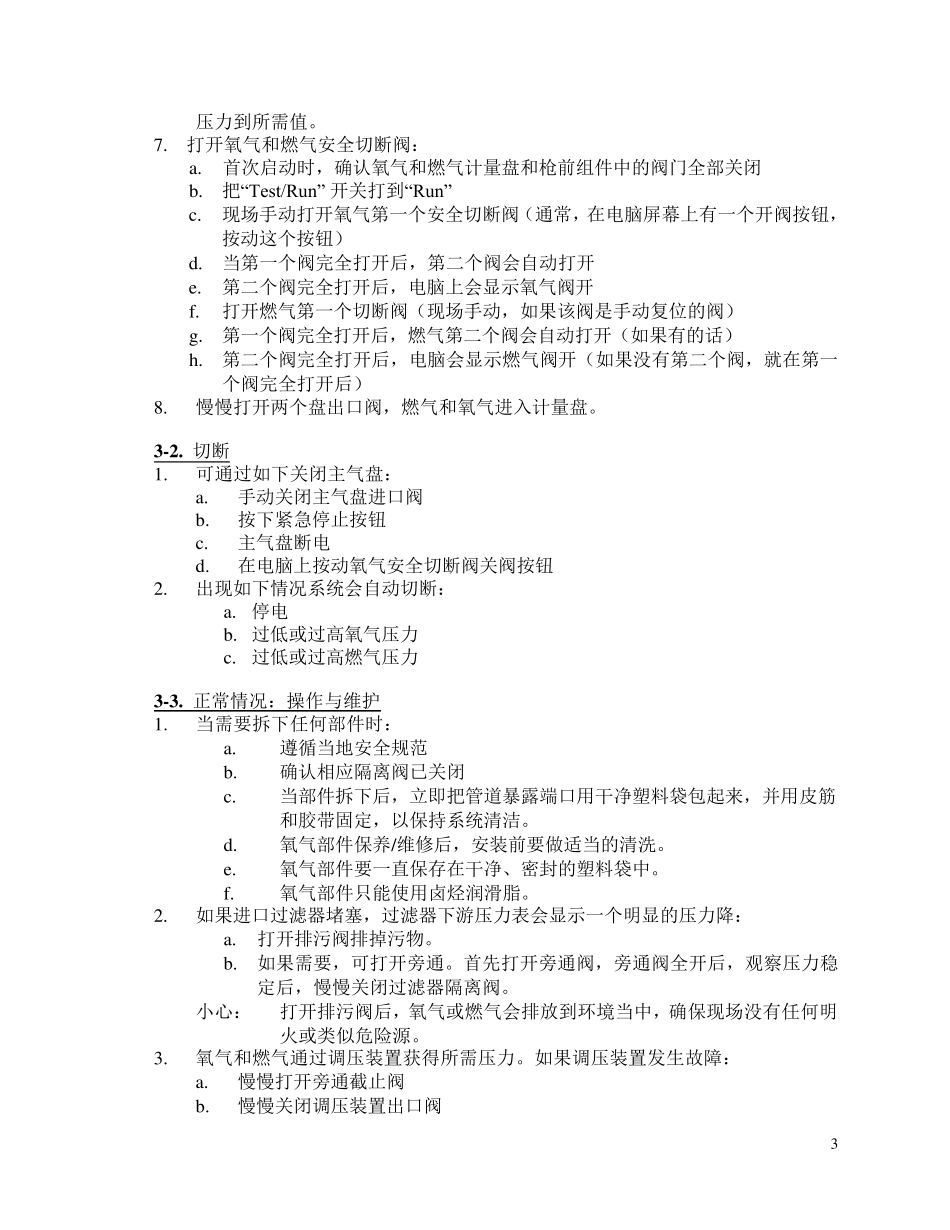

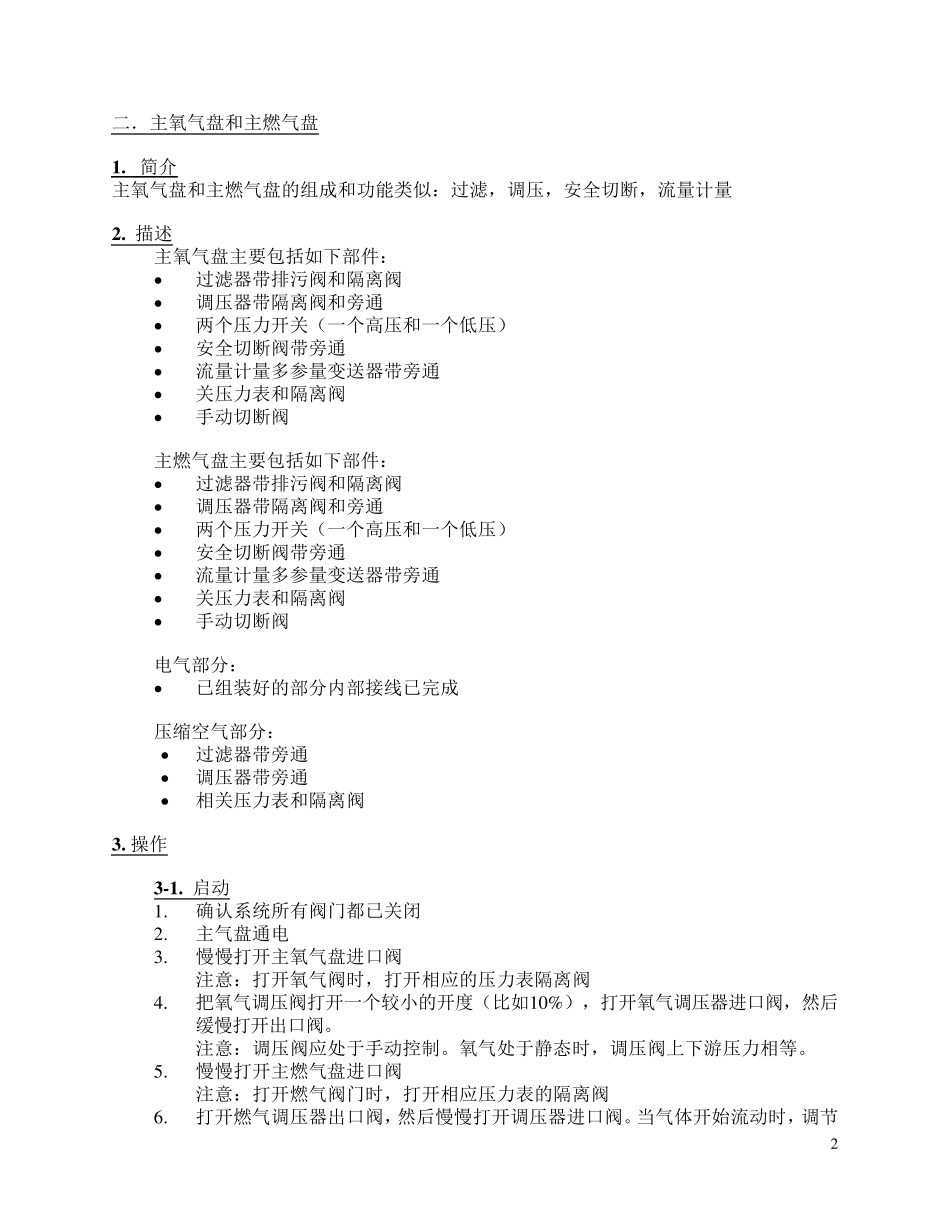

1 氧气燃烧系统简要操作说明 一．安全互锁 1 . 简介 安全互锁系统监测主燃气盘和主氧气盘上的压力开关的状态，如果出现异常，系统立即切断安全切断阀。 2 . 安全互锁参数 如下安全互锁全部条件满足后，系统才能启动。 • 氧气低压 3.5 PSIG 25 kPa • 氧气高压 30 PSIG 210 kPa • 燃气低压 3.5 PSIG 24 kPa • 燃气高压 34 PSIG 241 kPa 也就是说，氧气和燃气的压力必须保持在上述高低压范围之内，压力开关才能闭合，系统才能启动。 下述情况出现将引起系统安全切断： • 过低或过高燃气压力 • 过低或过高氧气压力 • 按下紧急停止按钮（如果有的话） • 停电 3 . 安全互锁逻辑 全部压力开关闭合后，安全切断阀可以打开：: 安全切断阀打开的顺序是氧气1-氧气2-燃气1-燃气2 如果上述任何一种情况出现，所有安全切断阀同时关闭 通常，在低压开关断开时，有一个3秒的延时，就是说如果在3秒内压力恢复正常，压力开关闭合，系统就不会切断。 如果所有安全条件都正常，但是有特殊情况发生，比如有某个阀本身发生故障，那么这个阀会关闭，同时按照上述的顺序，它的下游阀也会关闭，但不影响上游阀 It will also cause system shut down in case of pressure switch failure.如果某个压力开关本身发生故障（但实际压力正常），也可能引起系统切断 2 二．主氧气盘和主燃气盘 1 . 简介 主氧气盘和主燃气盘的组成和功能类似：过滤，调压，安全切断，流量计量 2 . 描述 主氧气盘主要包括如下部件： • 过滤器带排污阀和隔离阀 • 调压器带隔离阀和旁通 • 两个压力开关（一个高压和一个低压） • 安全切断阀带旁通 • 流量计量多参量变送器带旁通 • 关压力表和隔离阀 • 手动切断阀 主燃气盘主要包括如下部件： • 过滤器带排污阀和隔离阀 • 调压器带隔离阀和旁通 • 两个压力开关（一个高压和一个低压） • 安全切断阀带旁通 • 流量计量多参量变送器带旁通 • 关压力表和隔离阀 • 手动切断阀 电气部分： • 已组装好的部分内部接线已完成 压缩空气部分： • 过滤器带旁通 • 调压器带旁通 • 相关压力表和隔离阀 3 . 操作 3 -1 . 启动 1 . 确认系统所有阀门都已关闭 2 . 主气盘通电 3 . 慢慢打开主氧气盘进口阀 注意：打开氧气阀时，打开相应的压力表隔离阀 4 . 把氧气调压阀打开一个较小...
