纯水设备电气控制图VIP免费

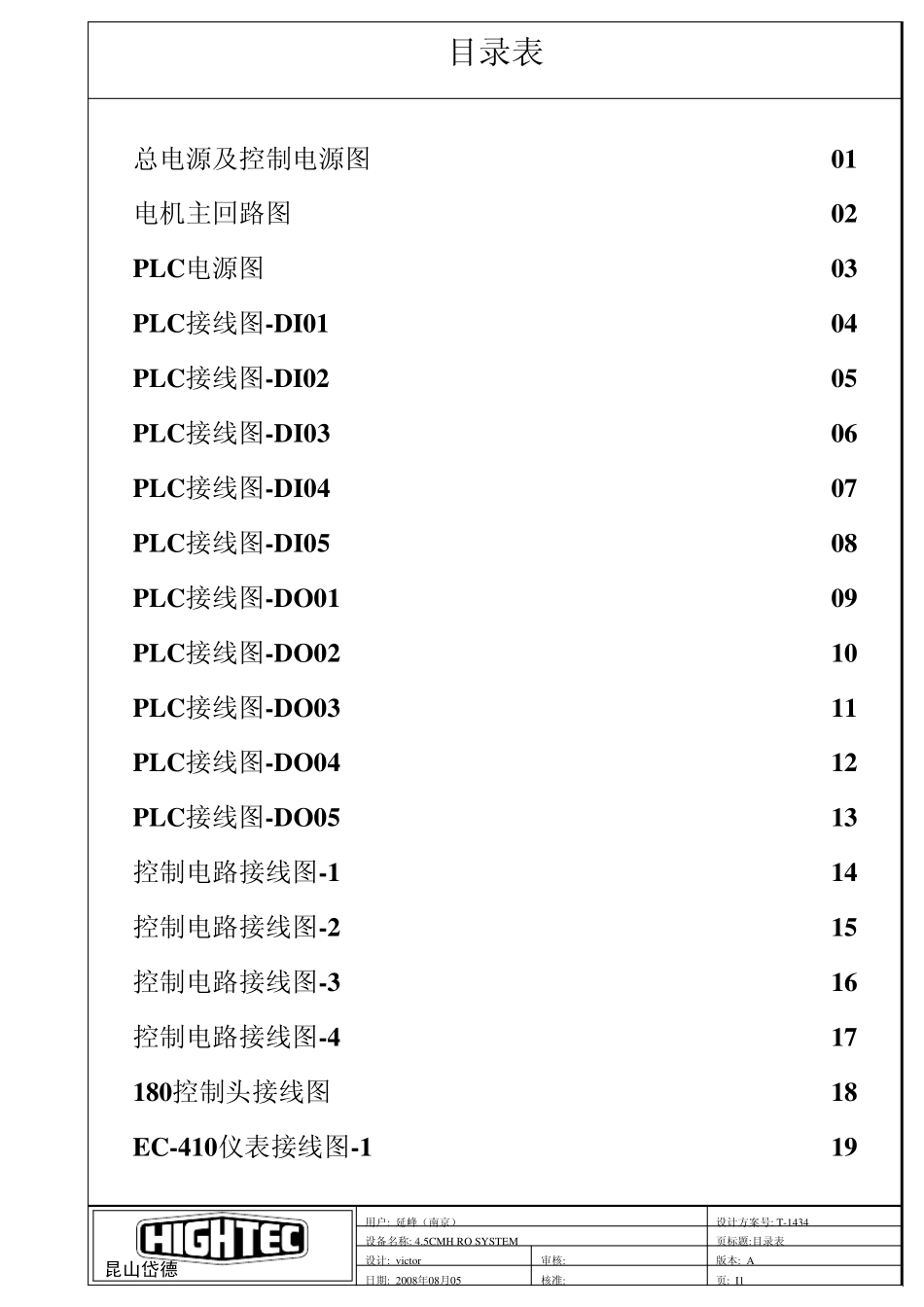

纯水设备电气控制图_第1页
1/28
纯水设备电气控制图_第2页
2/28

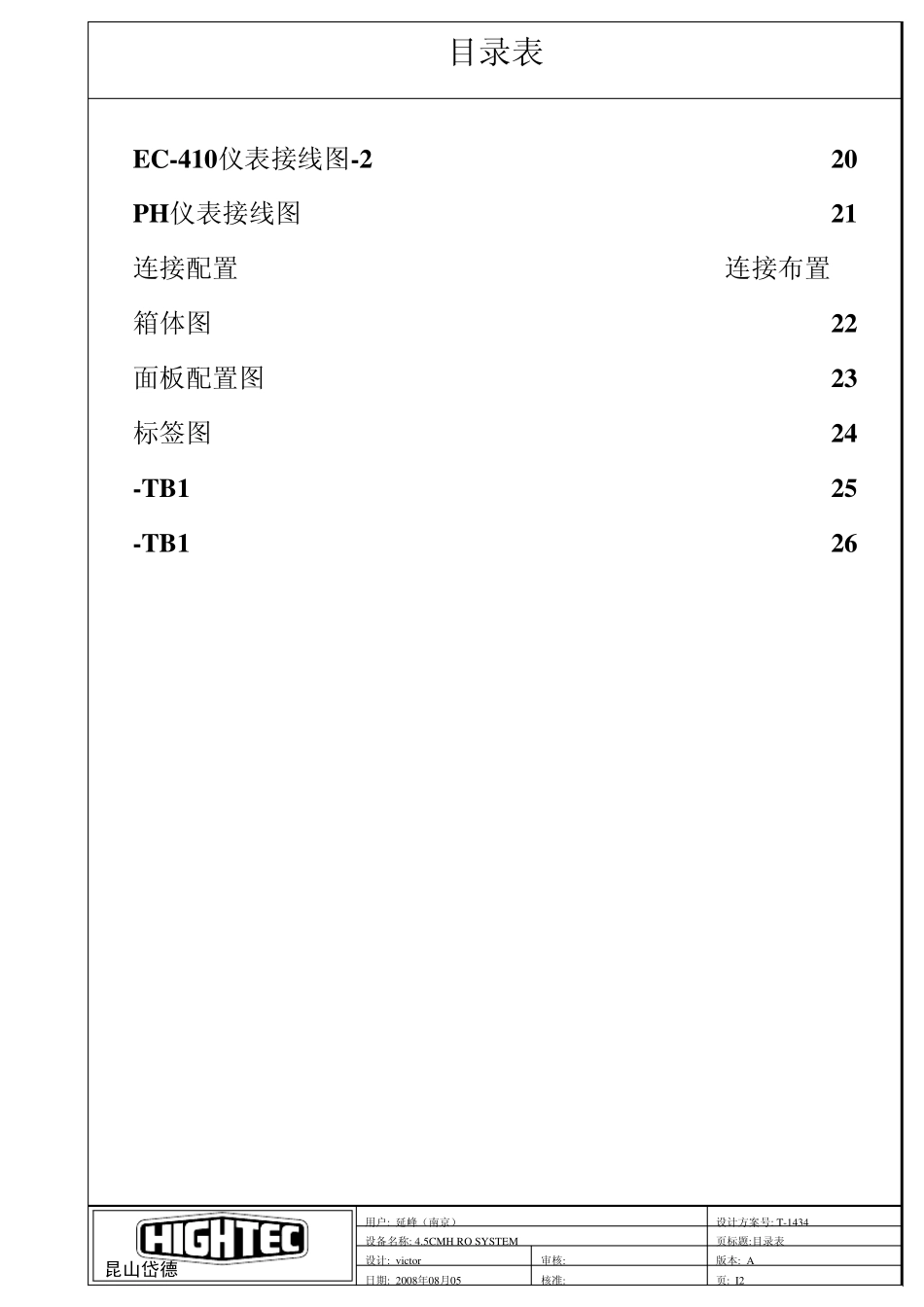

纯水设备电气控制图_第3页
3/28

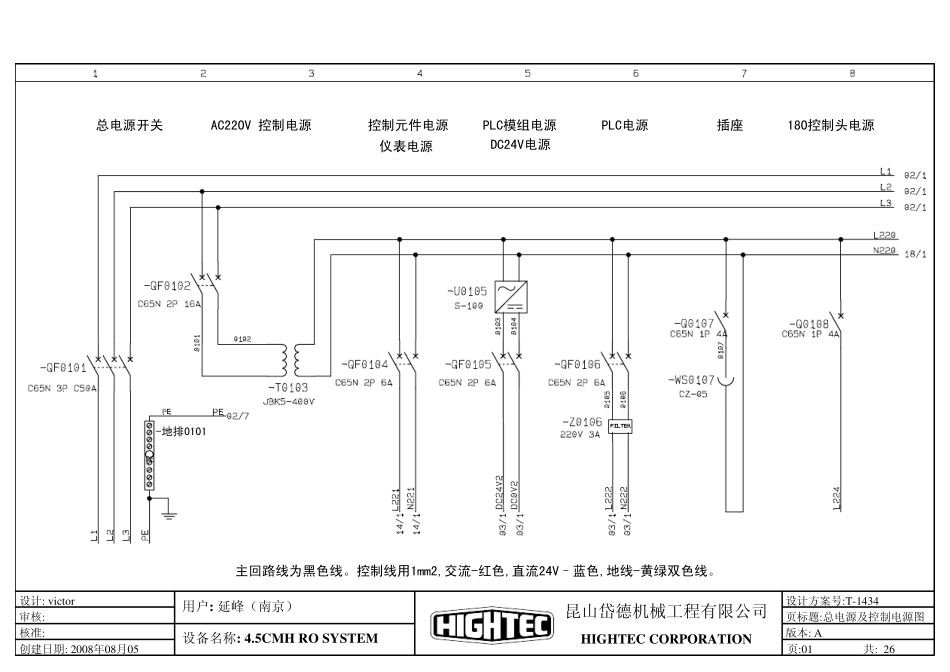

目录表EC-410仪表接线图-119180控制头接线图 18控制电路接线图-4 17控制电路接线图-316控制电路接线图-2 15控制电路接线图-1 14PLC接线图-DO0513PLC接线图-DO0412PLC接线图-DO0311PLC接线图-DO0210PLC接线图-DO0109PLC接线图-DI0508PLC接线图-DI0407PLC接线图-DI03 06PLC接线图-DI02 05PLC接线图-DI01 04PLC电源图 03电机主回路图 02总电源及控制电源图 01设计: v ictor日期: 2008年08月05页标题:目录表版本: A设计方案号: T-1434页: I1用户: 延峰(南京)设备名称: 4.5CMH RO SYSTEM昆山岱德审核: 核准: 目录表-TB126-TB125标签图24面板配置图23箱体图22连接配置 连接布置 PH仪表接线图21EC-410仪表接线图-220设计: v ictor日期: 2008年08月05页标题:目录表版本: A设计方案号: T-1434页: I2用户: 延峰(南京)设备名称: 4.5CMH RO SYSTEM昆山岱德审核: 核准: HIGHTEC CORPORATION昆山岱德机械工程有限公司设计方案号:T-1434用户: 延峰(南京)设备名称: 4.5CMH RO SYSTEM设计: v ictor页标题:总电源及控制电源图 版本: A审核: 创建日期: 2008年08月05共: 26页:01核准: 总电源开关 AC220V 控制电源控制元件电源仪表电源DC24V电源PLC电源插座 180控制头电源PLC模组电源主回路线为黑色线。控制线用1mm2,交流-红色,直流24V–蓝色,地线-黄绿双色线。PE-地排0101HIGHTEC CORPORATION昆山岱德机械工程有限公司设计方案号:T-1434用户: 延峰(南京)设备名称: 4.5CMH RO SYSTEM设计: v ictor页标题:电机主回路图 版本: A审核: 创建日期: 2008年08月05共: 26页:02核准: 二段RO高压泵纯水输送泵一段RO高压泵主回路线为黑色线。控制线用1mm2,交流-红色,直流24V–蓝色,地线-黄绿双色线。原水输送泵A原水输送泵BHIGHTEC CORPORATION昆山岱德机械工程有限公司设计方案号:T-1434用户: 延峰(南京)设备名称: 4.5CMH RO SYSTEM设计: v ictor页标题:PLC电源图 版本: A审核: 创建日期: 2008年08月05共: 26页:03核准: PLC电源主回路线为黑色线。控制线用1mm2,交流-红色,直流24V–蓝色,地线-黄绿双色线。HIGHTEC CORPORATION昆山岱德机械工程有限公司设计方案号:T-1434用户: 延峰(南京)设备名称: 4.5CMH RO SYSTEM设计: v ictor页标题:PLC接线图-DI01 版本: A审核: 创建日期: 2008年08月05共: 26页:04核准: 自动自动自动自动自动自动自动自动主回路线为黑色线。控制线用...
