线束制图标准VIP免费

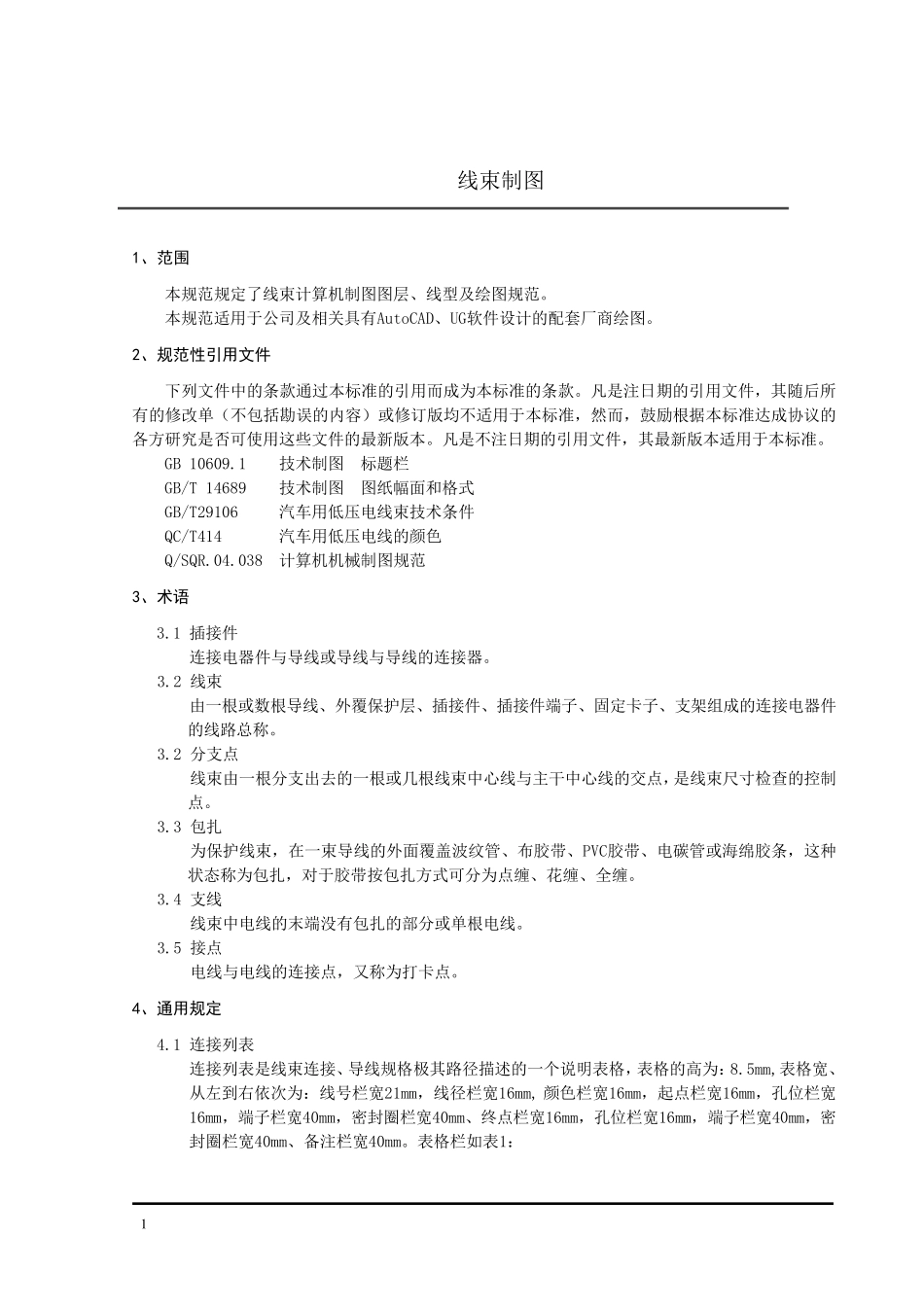

线束制图标准_第1页
1/6

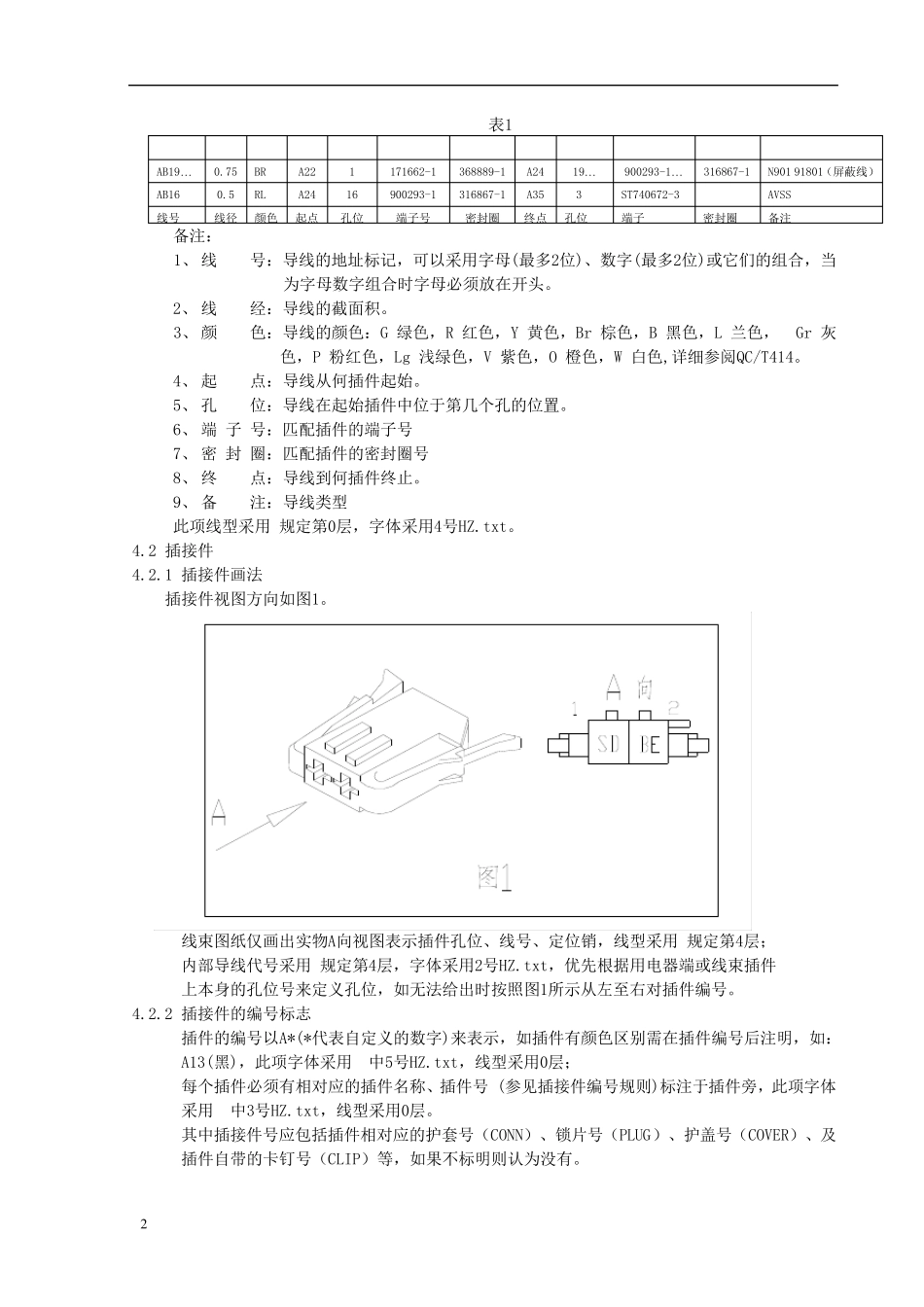

线束制图标准_第2页
2/6

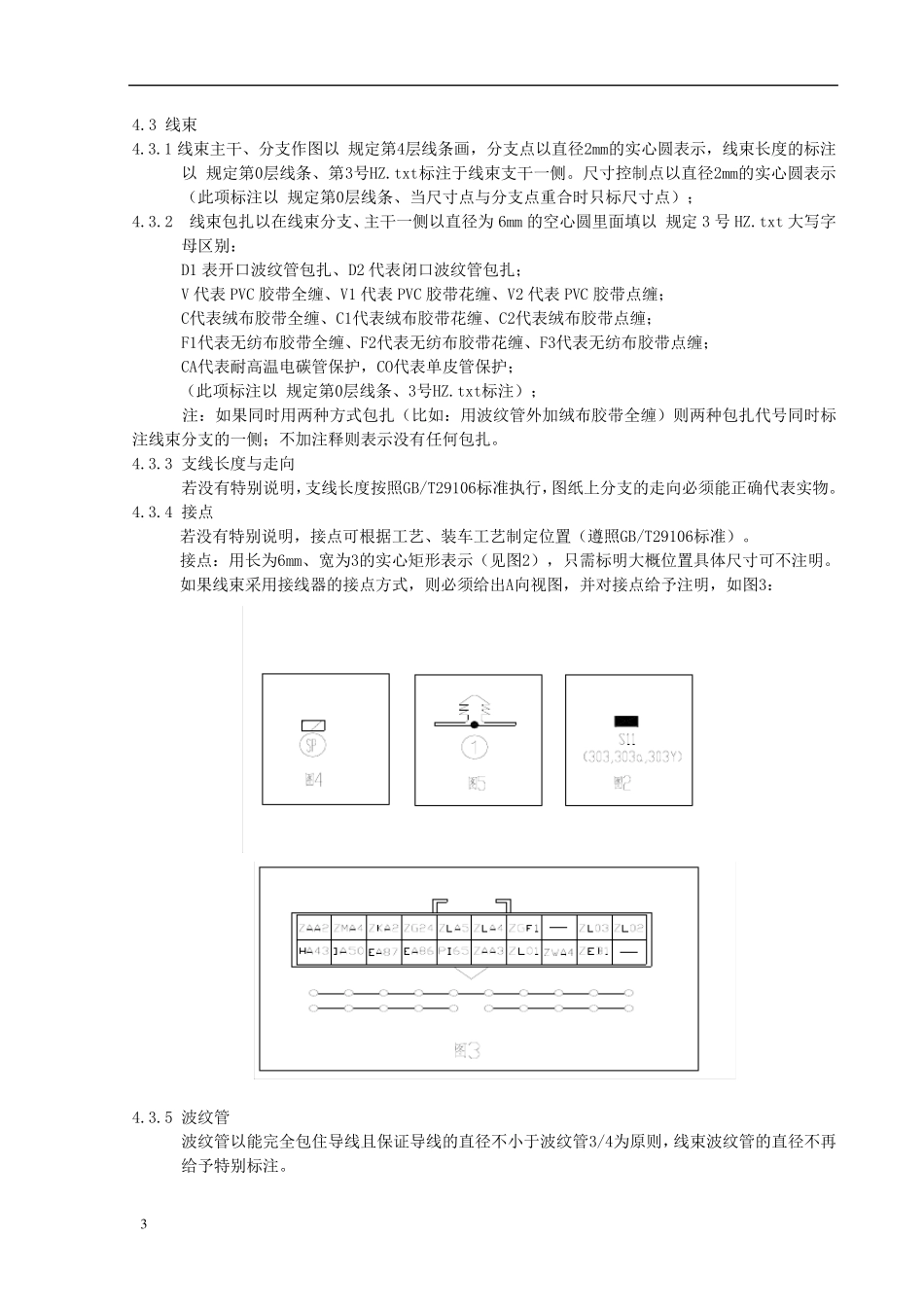

线束制图标准_第3页
3/6
1 线束制图 1、范围 本规范规定了线束计算机制图图层、线型及绘图规范。 本规范适用于公司及相关具有AutoCAD、UG软件设计的配套厂商绘图。 2、规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB 10609.1 技术制图 标题栏 GB/T 14689 技术制图 图纸幅面和格式 GB/T29106 汽车用低压电线束技术条件 QC/T414 汽车用低压电线的颜色 Q/SQR.04.038 计算机机械制图规范 3、术语 3.1 插接件 连接电器件与导线或导线与导线的连接器。 3.2 线束 由一根或数根导线、外覆保护层、插接件、插接件端子、固定卡子、支架组成的连接电器件的线路总称。 3.2 分支点 线束由一根分支出去的一根或几根线束中心线与主干中心线的交点,是线束尺寸检查的控制点。 3.3 包扎 为保护线束,在一束导线的外面覆盖波纹管、布胶带、PVC胶带、电碳管或海绵 胶条,这种状 态 称为包扎,对 于胶带按 包扎方式可分为点缠 、花 缠 、全 缠 。 3.4 支线 线束中电线的末 端没 有包扎的部 分或单根电线。 3.5 接点 电线与电线的连接点,又 称为打 卡点。 4、通用规定 4.1 连接列表 连接列表 是线束连接、导线规格极 其路径 描 述 的一个 说 明 表 格,表 格的高 为: 8.5mm,表 格宽 、从 左 到 右 依 次 为: 线号 栏宽 21mm,线径 栏宽 16mm, 颜色栏宽 16mm,起 点栏宽 16mm,孔 位 栏宽16mm,端子栏宽 40mm,密 封 圈 栏宽 40mm、终 点栏宽 16mm,孔 位 栏宽 16mm,端子栏宽 40mm,密封 圈 栏宽 40mm、备 注栏宽 40mm。表 格栏如 表 1: 2 表1 AB19… 0.75 BR A22 1 171662-1 368889-1 A24 19… 900293-1… 316867-1 N901 91801(屏蔽线) AB16 0.5 RL A24 16 900293-1 316867-1 A35 3 ST740672-3 AVSS 线号 线径 颜色 起点 孔位 端子号 密封圈 终点 孔位 端子 密封圈 备注 备注: 1、 线 号:导线的地址标记,可以采用字母(最多2位)、数字(最多2位)或它们的组合,当为字母数字组合时字母必须放在开头。 2、 线 经:导线的截面积。 3、 颜 色:导线的颜色:G 绿色,R 红色,Y...
