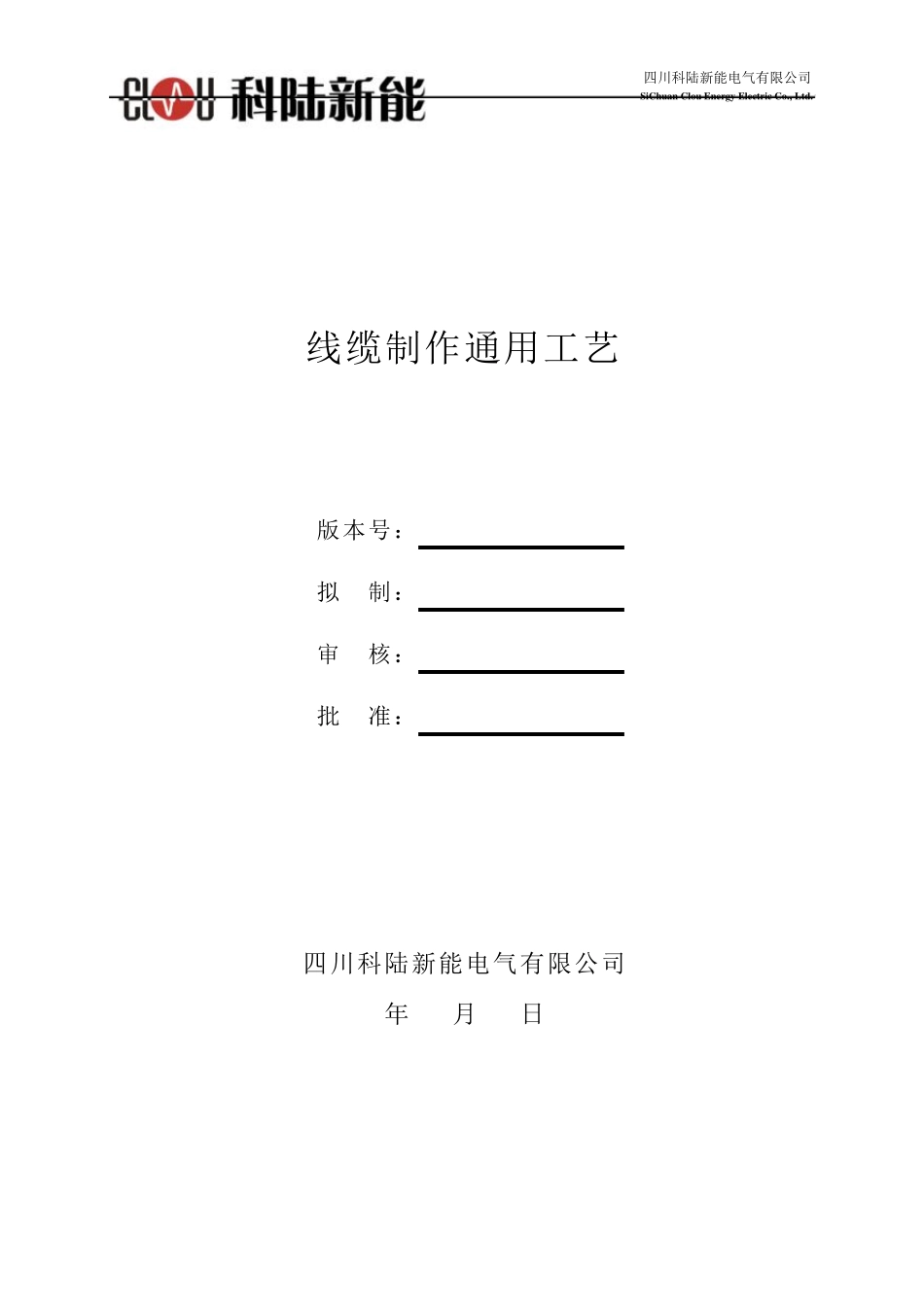

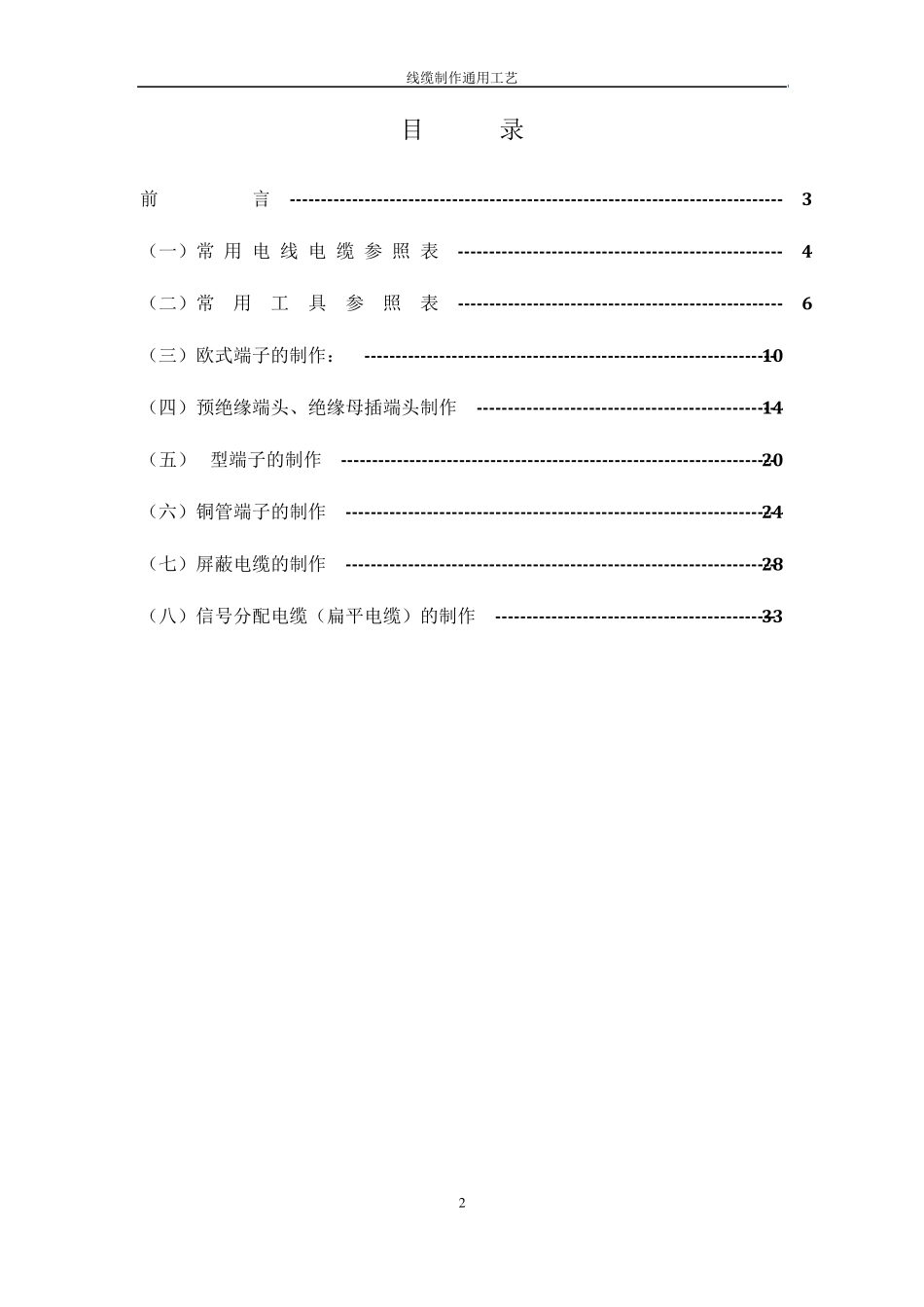

四川科陆新能电气有限公司 SiChuan Clou Energy Electric Co., Ltd. 线缆制作通用工艺 版本号: A/0 拟 制: 审 核: 批 准: 四川科陆新能电气有限公司 年 月 日 线缆制作通用工艺 2 目 录 前 言 ------------------------------------------------------------------------------- 3 (一)常 用 电 线 电 缆 参 照 表 ---------------------------------------------------- 4 (二)常 用 工 具 参 照 表 ---------------------------------------------------- 6 (三)欧式端子的制作: ------------------------------------------------------------------ 10 (四)预绝缘端头、绝缘母插端头制作 ------------------------------------------------ 14 (五)F型端子的制作 ---------------------------------------------------------------------- 20 (六)铜管端子的制作 --------------------------------------------------------------------- 24 (七)屏蔽电缆的制作 --------------------------------------------------------------------- 28 (八)信号分配电缆(扁平电缆)的制作 --------------------------------------------- 33 线缆制作通用工艺 3 前 言 本章内容是根据变流器产品的实际装配要求制定的规范,以形成标准的工艺文件。通过对操作人员系统的培训,按照工艺指导书的要求严格对每一个工作步骤进行操作,使线束加工、电缆制作、光纤线制作、通讯线制作、设备布线、测试等各个工序保证一致性、标准化、规范化。 1. 在进行各种电缆制作时必须按照工艺文件的指定要求操作。 2. 在工具使用操作时必须遵守相关的使用须知。 3. 在使用电动工具时必须检查工具的运行状况是否良好(尤其是带电体的裸露部位是否经过安全处理)。 4. 在进行电缆存放时必须注意采取得当的存放场所、设备及存放方法。 5. 所有人员都必须经过系统的专业培训后方可上岗操作。线缆制作通用工艺 4 (一)常 用 电 线 电 缆 参 照 表 序号 线径 mm2 线缆型号 使用性质 备注信息 1 185 接地铜辫子 本铜色 2 120 RV04-120/L1 电力电缆 黑色 3 120 RV04-120/L1 电力电缆 红色 4 120 RV04-120/L1 接地电缆 黄/绿色 5 95 RV04-120/L1 接地电缆 黄/绿色 6 70 RV04-70/L1 接地电缆 黄/绿色 7 35 RV04-35/L1 电力...
