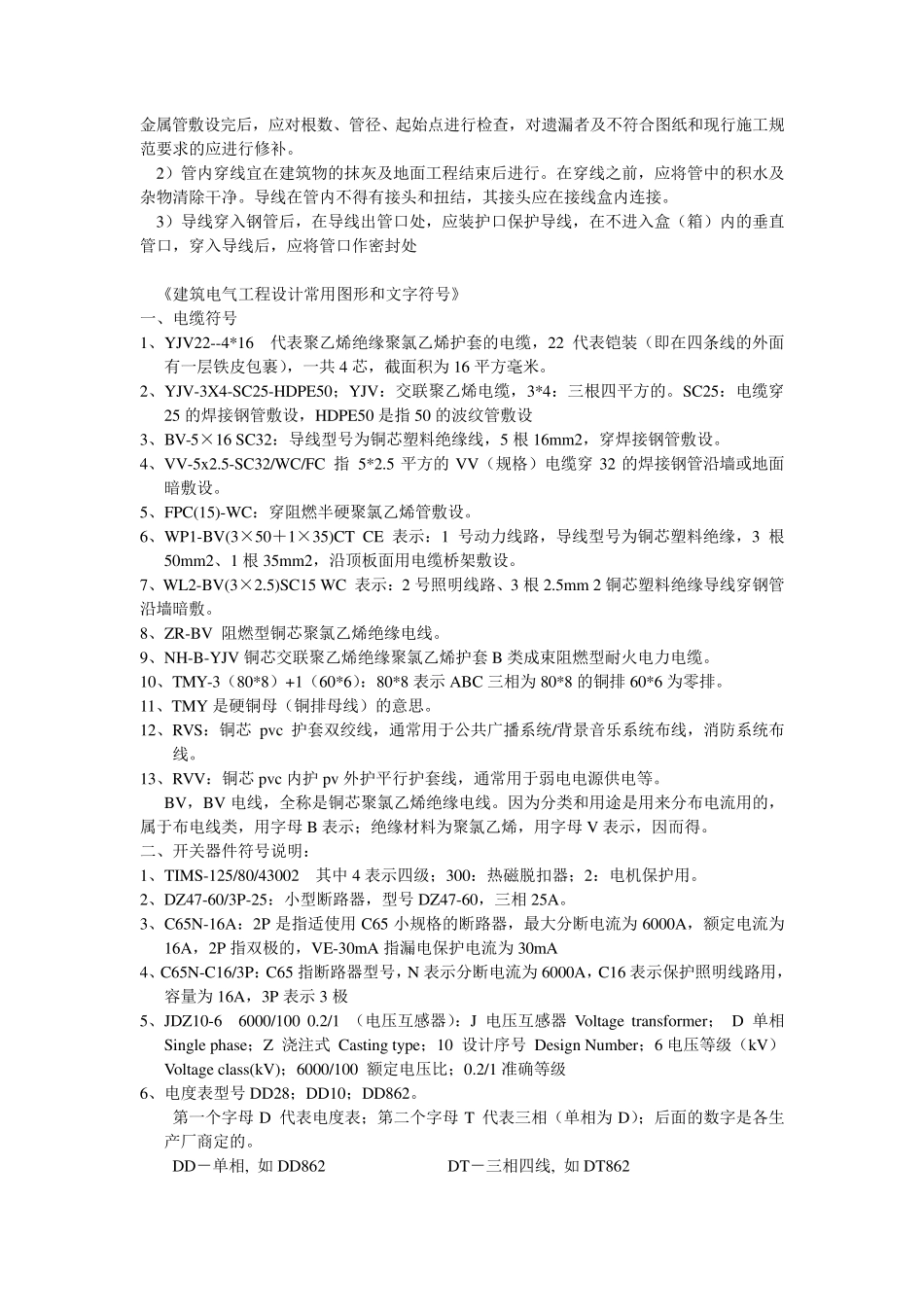

线管的代号及敷设方式_第2页
2/7
线管的代号及敷设方式_第3页
3/7
线管的代号及敷设方式 一、 线管的代号 SC PC CP RC TC CT SR 焊接钢管 硬 质 塑 料管 金属软管 水煤气管 电线管 电缆桥架 钢线槽 二、导线敷设部位: 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73 页规定: DB TC BC CLC WC CE CC SCE 直埋 电缆沟 暗敷在梁内 暗敷在柱内 暗敷在墙内 沿天棚顶敷设 暗敷在天棚顶内 吊顶内敷设 SC MT KPC AB AC WS CE FPC 穿焊接钢管敷设 穿电线管敷设 穿聚氯乙烯塑料波纹管敷设 沿或跨梁(屋架)敷设 沿或跨柱敷设 沿墙面敷设 沿天棚或顶板面敷设 穿阻燃半硬聚氯乙烯管敷设 PR M CP RC PC FC CLE ACE 塑料线槽敷设 用钢索敷设 穿金属软管敷设 镀锌钢管 PVC塑料硬管 预埋在地面内 沿柱或跨柱敷设 在能进入的吊顶在敷设 BE WE MR F CT SR 沿屋架,梁 沿墙明敷 金属线槽敷设 地板及地坪下 电缆桥架敷设 沿钢索 另外,JDG--紧定式电线管,KBG--扣压式电线管 三,灯具安装方式的表示 CS DS W C R S CL 链吊 管吊 墙壁安装 吸顶 嵌入 支架 柱上 1、 电缆电线穿管,先计算要穿的导线总截面积(电线、电缆的外径的平方 x0.7854x电线根数)计算结果应小于或等于管·子截面的 40%。一般电气设计都在电气说明书上一穿管表供参考。其它电工书或电线电缆产品介绍的册子也有表供查阅。 2、 还有先算导线的总截面积,然后留出约 1/3 的余量,例如:0.666 平方毫米 的导线,用1 平方毫米管内径的穿管。 3、在什么情况下,应将电缆加上穿管保护?管子直径怎样选择? ①、电缆引入引出建筑物,隧道处,楼板及主要墙壁; ②、引出地面两米高,地下 250mm 深; ③、电缆与地下管道交叉或接近时距离不合规定者; ④、电缆与道路,电车轨道和铁路交叉时; ⑤、厂区可能受到机械损伤及行人易接近的地点。 4、 选择管径时,内径要比外径大 50 %。 四、线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 五、线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 六、线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的...
