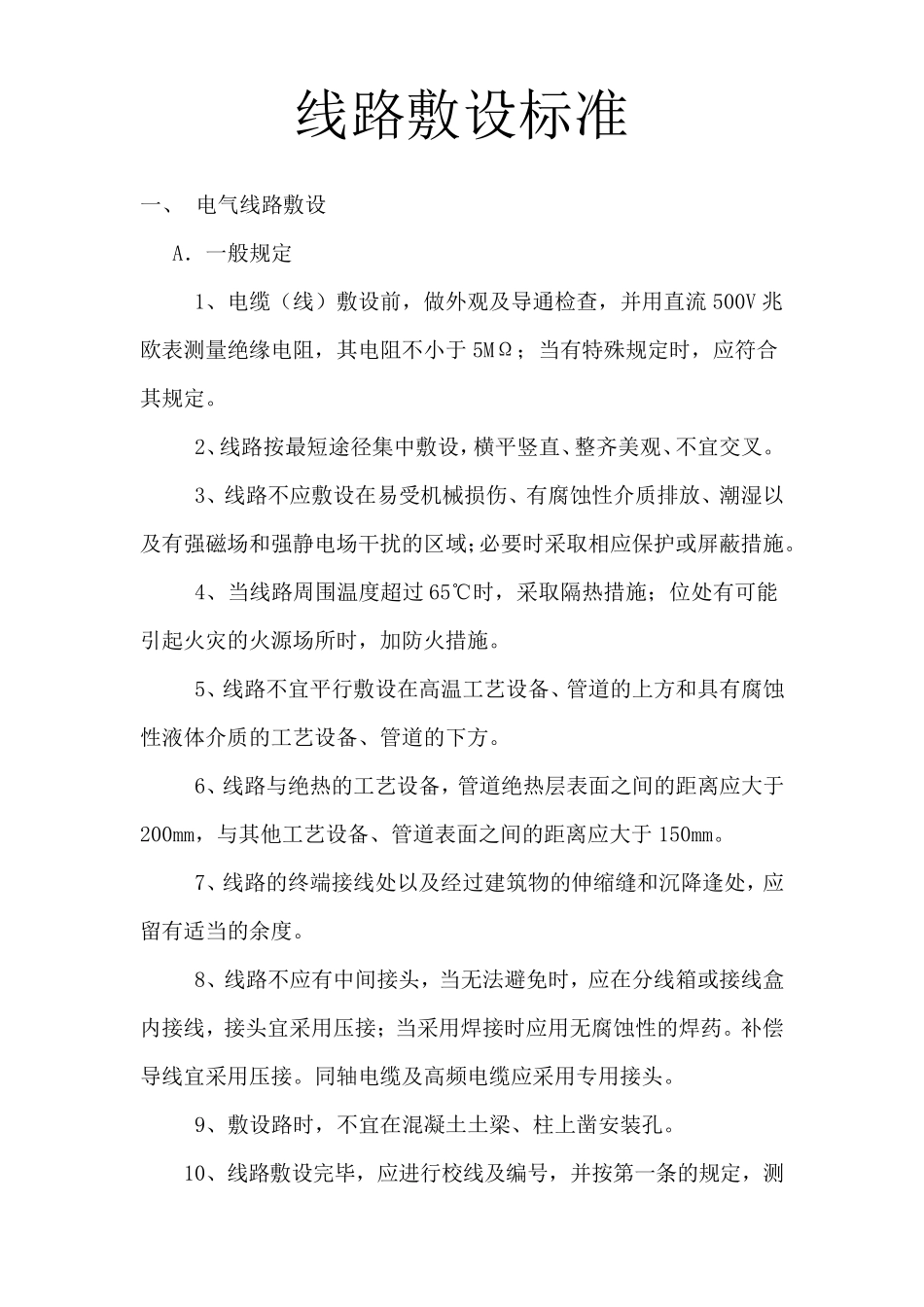

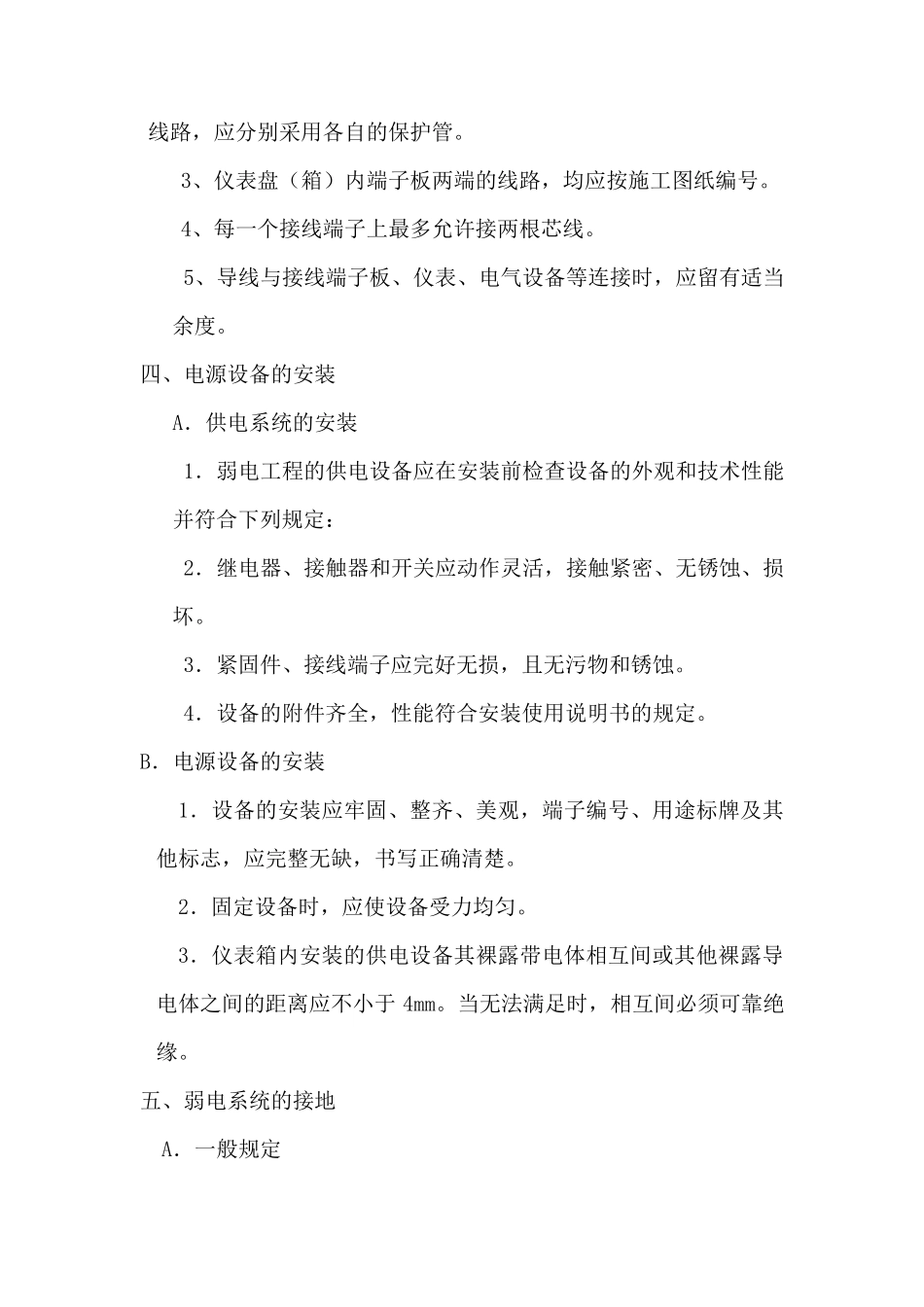

线路敷设标准 一、 电气线路敷设 A．一般规定 1、电缆（线）敷设前，做外观及导通检查，并用直流500V 兆欧表测量绝缘电阻，其电阻不小于5MΩ；当有特殊规定时，应符合其规定。 2、线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。 3、线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措施。 4、当线路周围温度超过 65℃时，采取隔热措施；位处有可能引起火灾的火源场所时，加防火措施。 5、线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。 6、线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。 7、线路的终端接线处以及经过建筑物的伸缩 缝 和沉 降 逢 处，应留 有适 当的余 度。 8、线路不应有中间接头 ，当无 法 避 免 时，应在分 线箱 或接线盒内 接线，接头 宜采用压 接；当采用焊 接时应用无 腐蚀性的焊 药 。补 偿导线宜采用压 接。同 轴 电缆及高频 电缆应采用专 用接头 。 9、敷设路时，不宜在混 凝 土 土 梁 、柱 上凿 安 装 孔 。 10、线路敷设完 毕 ，应进 行校 线及编 号 ，并按第 一条 的规定，测量绝缘电阻。 11、测量线路绝缘时，必须将已连接上的设备及元件断开。 一、 线槽敷设注意事项 1、电缆线槽宜高出地面 2.2M。在吊顶内设置时，槽盖开启面应保持 80mm 的垂直净空，线槽截面利用率不应超过 50%。 2、水平布线时，布放在线槽内的缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位，拐弯处应绑扎固定。垂直线槽布放缆线应每隔 1.5m 固定在缆线支架上。 设置线槽支撑保护要求：金属线槽敷设时，在下列情况下设置支架或吊架：线槽接头处；间距 1-1.5 米；离开线槽两端 0.5m 处；拐弯转角处。 3、塑料线槽槽底固定间距一般为 0.8-1m。 4．信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。 5．在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。 线槽垂直分层安装时，电缆应按下列规定顺序从上至下排列： A、仪表信号线路； B、安全连锁线路； C、交流和直流供电线路； 三、其他要求 1、电线穿 管...
