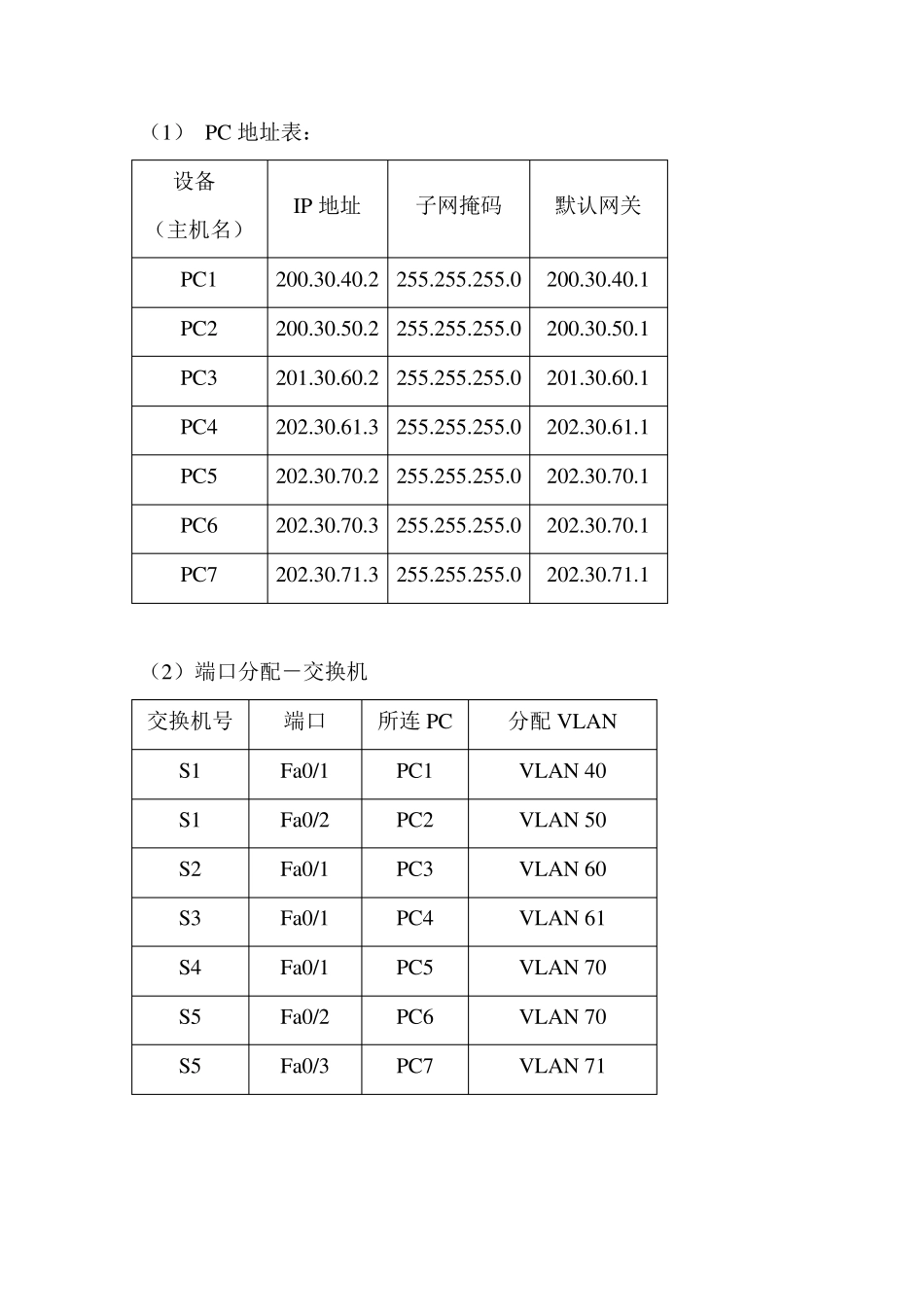

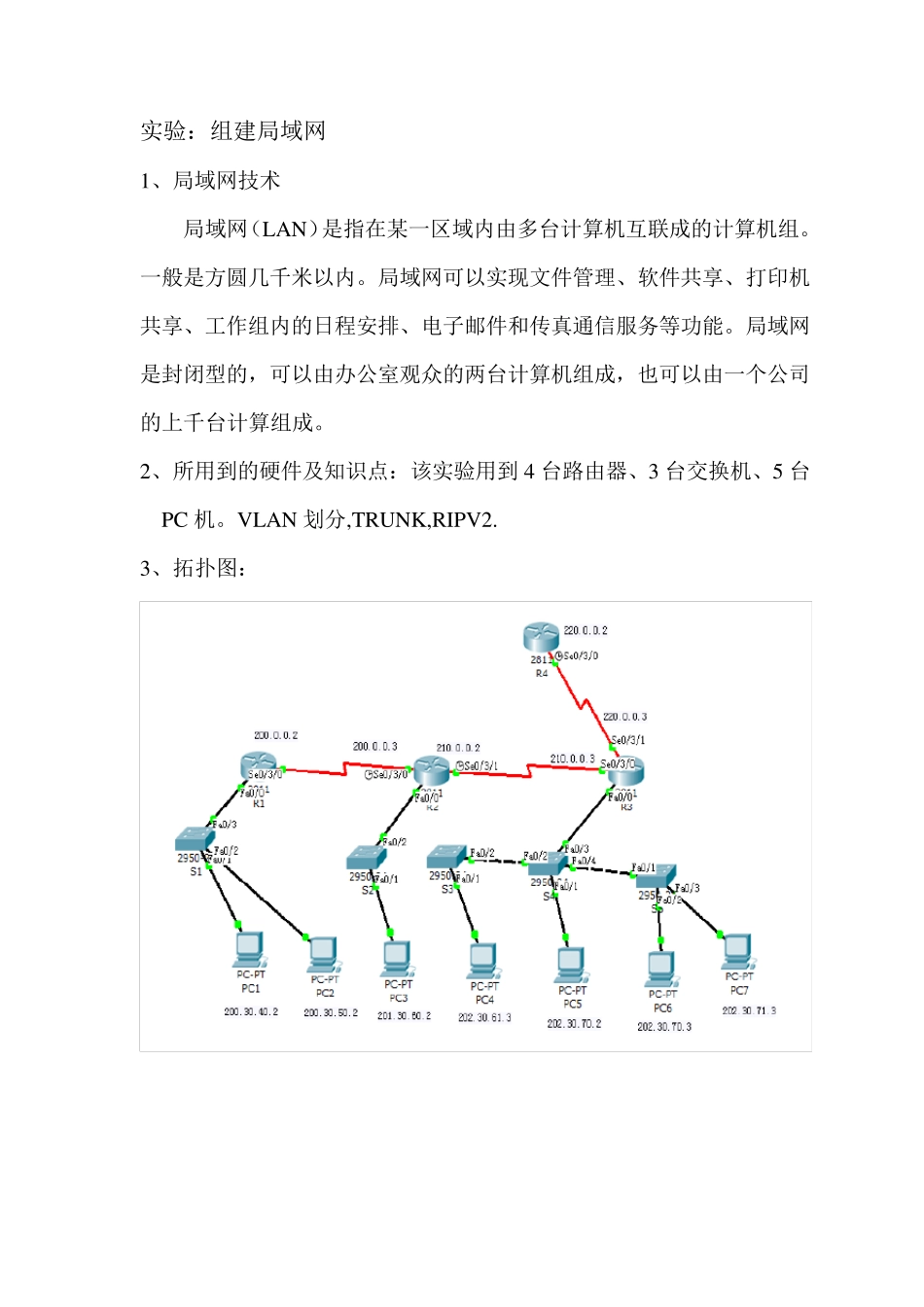

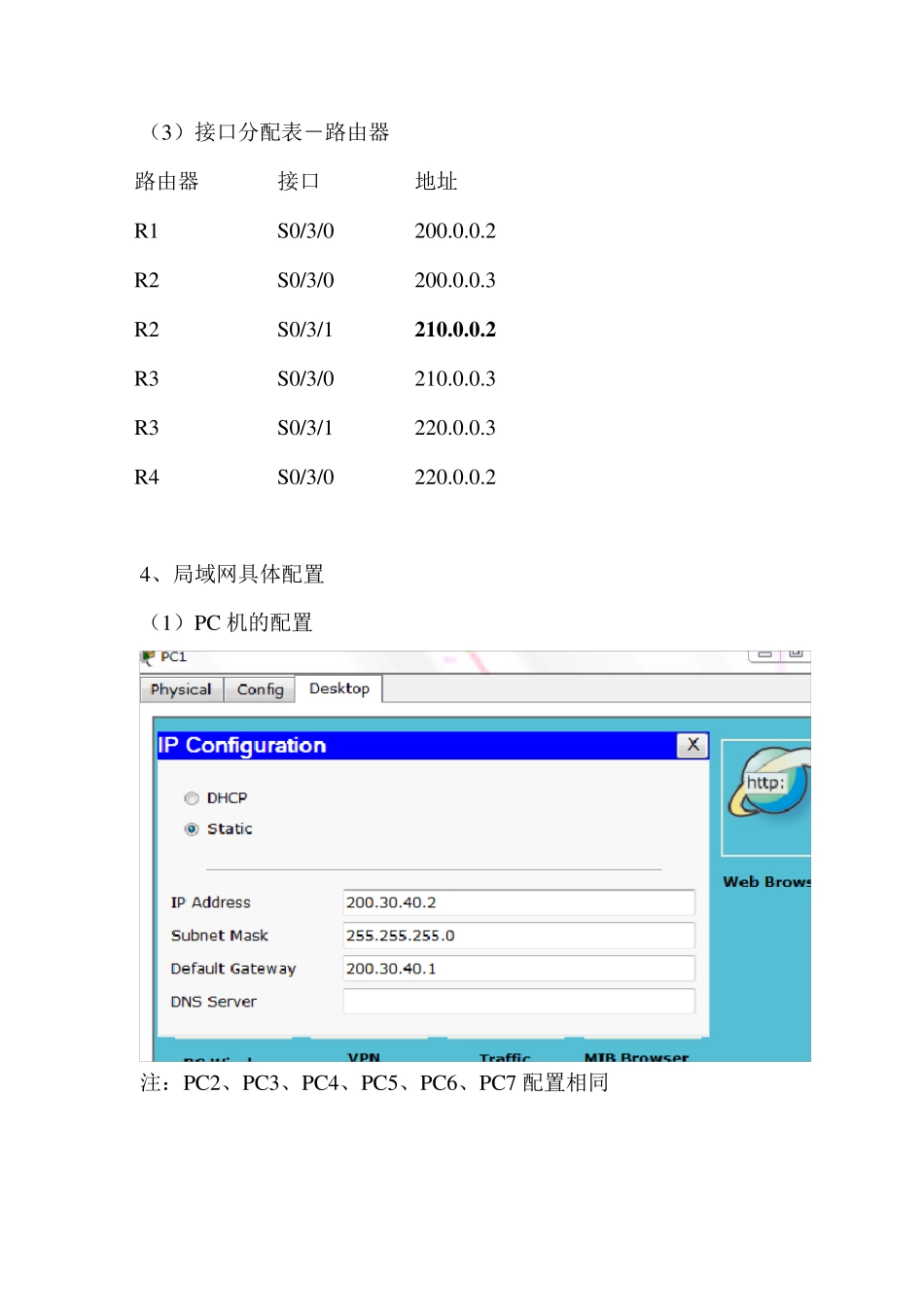

实验:组建局域网 1、局域网技术 局域网(LAN)是指在某一区域内由多台计算机互联成的计算机组。一般是方圆几千米以内。局域网可以实现文件管理、软件共享、打印机共享、工作组内的日程安排、电子邮件和传真通信服务等功能。局域网是封闭型的,可以由办公室观众的两台计算机组成,也可以由一个公司的上千台计算组成。 2、所用到的硬件及知识点:该实验用到 4 台路由器、3 台交换机、5 台PC 机。VLAN 划分,TRUNK,RIPV2. 3、拓扑图: (1) PC 地址表: 设备 (主机名) IP 地址 子网掩码 默认网关 PC1 200.30.40.2 255.255.255.0 200.30.40.1 PC2 200.30.50.2 255.255.255.0 200.30.50.1 PC3 201.30.60.2 255.255.255.0 201.30.60.1 PC4 202.30.61.3 255.255.255.0 202.30.61.1 PC5 202.30.70.2 255.255.255.0 202.30.70.1 PC6 202.30.70.3 255.255.255.0 202.30.70.1 PC7 202.30.71.3 255.255.255.0 202.30.71.1 (2)端口分配-交换机 交换机号 端口 所连 PC 分配 VLAN S1 Fa0/1 PC1 VLAN 40 S1 Fa0/2 PC2 VLAN 50 S2 Fa0/1 PC3 VLAN 60 S3 Fa0/1 PC4 VLAN 61 S4 Fa0/1 PC5 VLAN 70 S5 Fa0/2 PC6 VLAN 70 S5 Fa0/3 PC7 VLAN 71 (3)接口分配表-路由器 路由器 接口 地址 R1 S0/3/0 200.0.0.2 R2 S0/3/0 200.0.0.3 R2 S0/3/1 2 1 0 .0 .0 .2 R3 S0/3/0 210.0.0.3 R3 S0/3/1 220.0.0.3 R4 S0/3/0 220.0.0.2 4、局域网具体配置 (1)PC 机的配置 注:PC2、PC3、PC4、PC5、PC6、PC7 配置相同 (2)设交换机主机名 例: Switch1: Switch>enable Switch#configure terminal Switch(config)#hostname s1 //s1 为所设置的交换机名称 S1(config)#exit Router 1: Router>enable Router#configure terminal Router (config)#hostname R1 //s1 为所设置的交换机名称 R1(config)#exit 注:路由器R2,R3,R4 与R1 设置相同。交换机S2,S3,S4,S5 与S1 的设置相同 (3)VLAN 设置 例: S2 S2(config)#interface FastEthernet0/2 S2(config-if)#switchport mode trunk //将 f0/2 转换成 trunk s2(config-if)#no shutdown s2(config-if)#exit s2(config)# interface FastEthernet0/1 s2(config-if)#no shutdown s2(config-if)#exit s2(config)#vlan 60 //创建 VLAN 60 S2(conf...
