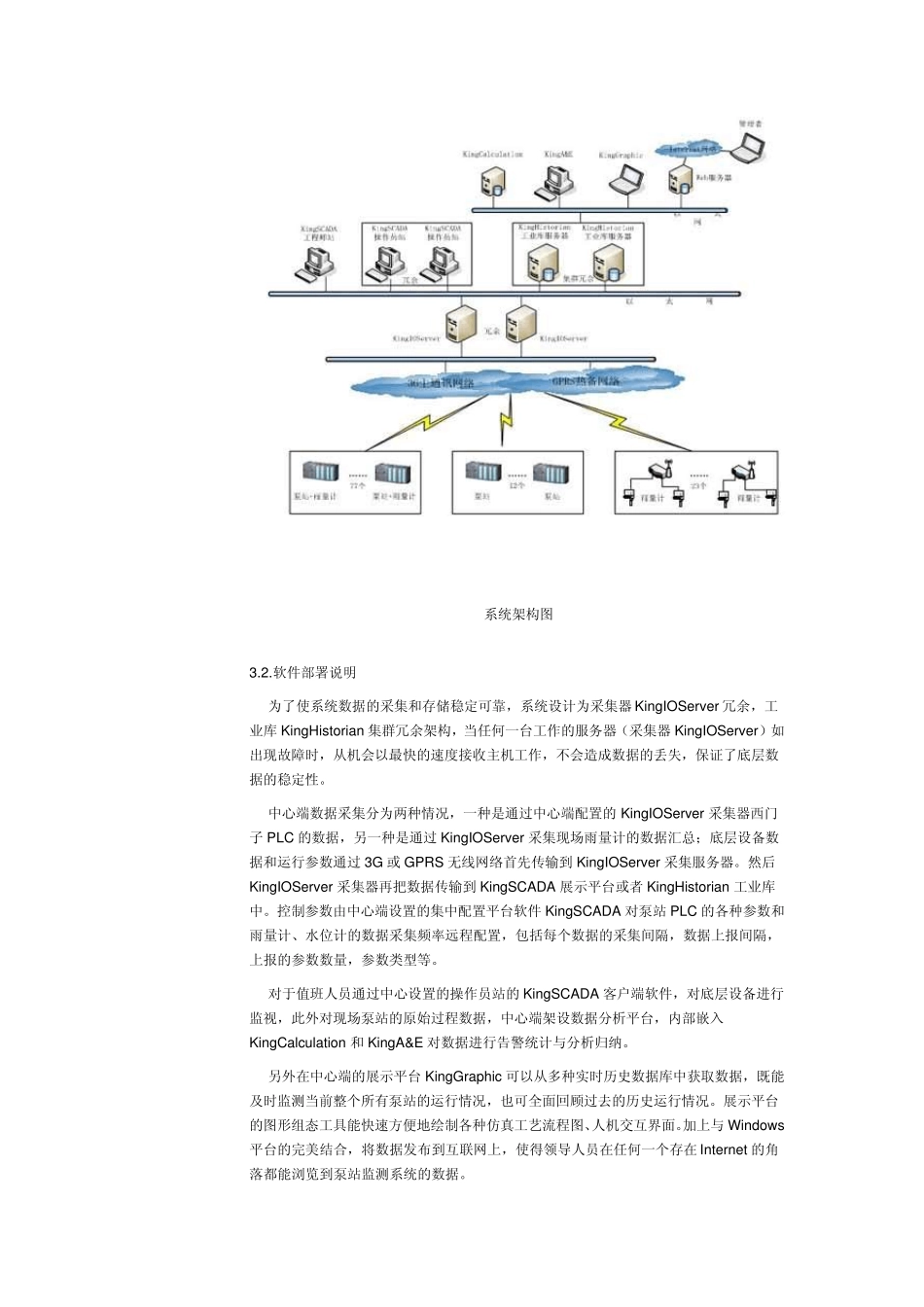

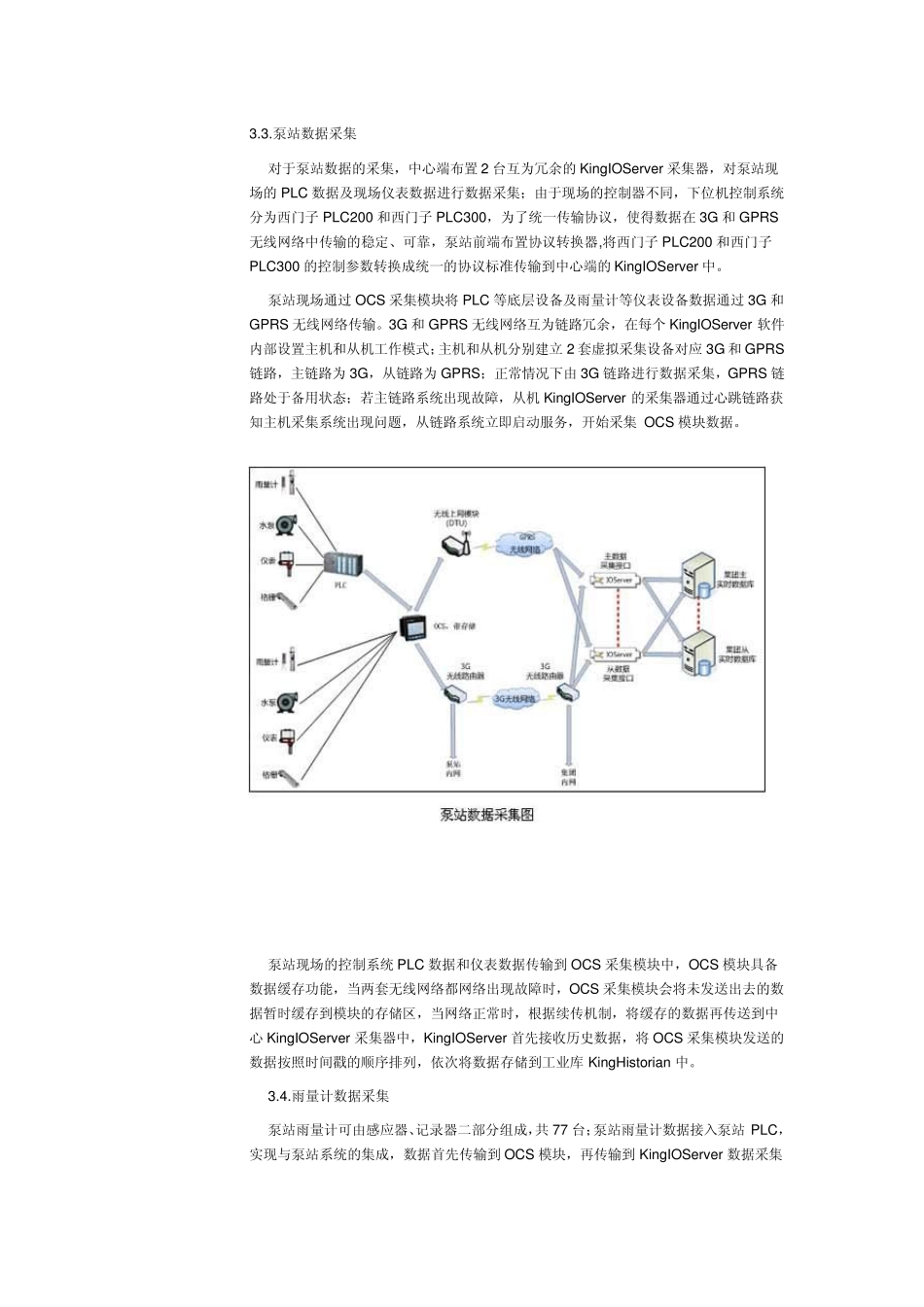

组态王应用案例 北京市排水泵站在线监测系统 1 . 引言 城市排水设施是城市工业污水、居民生活污水、雨水和泉水的接纳、输送、处理和处置设施的总称，是城市千家万户、各行各业不可缺少的公用设施，是保护环境、防止污染的重要系统，也是城市现代化程度的标志。近几年来，排水行业迅速发展，排水企业信息化建设上了个台阶，很多企业已经在统一规划下逐步建设了办公系统、管理信息系统、地理信息系统、数据管理平台等企业应用，支撑了企业主要业务，提高的管理水平，增加了企业收益。 北京排水集团承担了对北京市中心城区 89 座排水泵站和4000 余公里排水管网设施的运行和管理职责。以排水设施地理信息系统为枢纽，逐步实现对污水收集、处理、回用的系统化、现代化管理，全力确保污水收集系统的安全运行，特别是日常巡视、雨季防汛工作，并利用先进的排水管道检查维护设备对排水管网实施现代化管理。 北京市排水集团为了在汛期来临时及时获得各泵站的雨量信息，为集团防汛工作提供更多数据支持，并提高泵站日常生产的科学管理水平，使泵站供电、设备、仪表在比较优化的条件下运行，集团在2012 年建设了北京市排水泵站在线监测系统。新系统实现了北京市排水集团所辖全部泵站在线数据采集和集中展现。实时掌握泵站的生产运行情况和降雨情况，实现企业上下一体化的运营管理。平台实现主要功能如下： 采集泵站基本运行数据，为分公司日常管理提供支持 。 综合泵站运行数据和雨量数据，为防汛工作提供调度支持 。 采集泵站设备运行数据，为泵站设备管理提供基础数据 。 2 . 项目背景 本项目包含集中进行泵站端的现场数据采集，包括采集 89 座泵站的运行参数、77 座雨水泵站的雨量数据以及整合现状 23 个在线雨量计的数据，并建设中心端泵站在线监控系统实现全部在线监测数据的集中展现。 目前全部泵站中有 41 座具有本地 PLC 控制，其他泵站无 PLC 控制系统。随着今后泵站升级改造项目的实施，全部泵站将实现 PLC 控制，为确保系统平台统一性,改造后的泵站在线监测数据将接入本项目建设的泵站在线监控系统。 本地泵站与中心泵站在线监测系统将采用无线网络通讯方式，并保证网络冗余配置。主通讯网络将采用3G 无线网络，同时使用GPRS 作为热备网络。 3 .方案介绍 3.1.系统架构图 系统架构图 3.2.软件部署说明 为了使系统数据的采集和存储稳定可靠，系统设计为采集器KingIOServer 冗余，工业库KingHistorian ...
