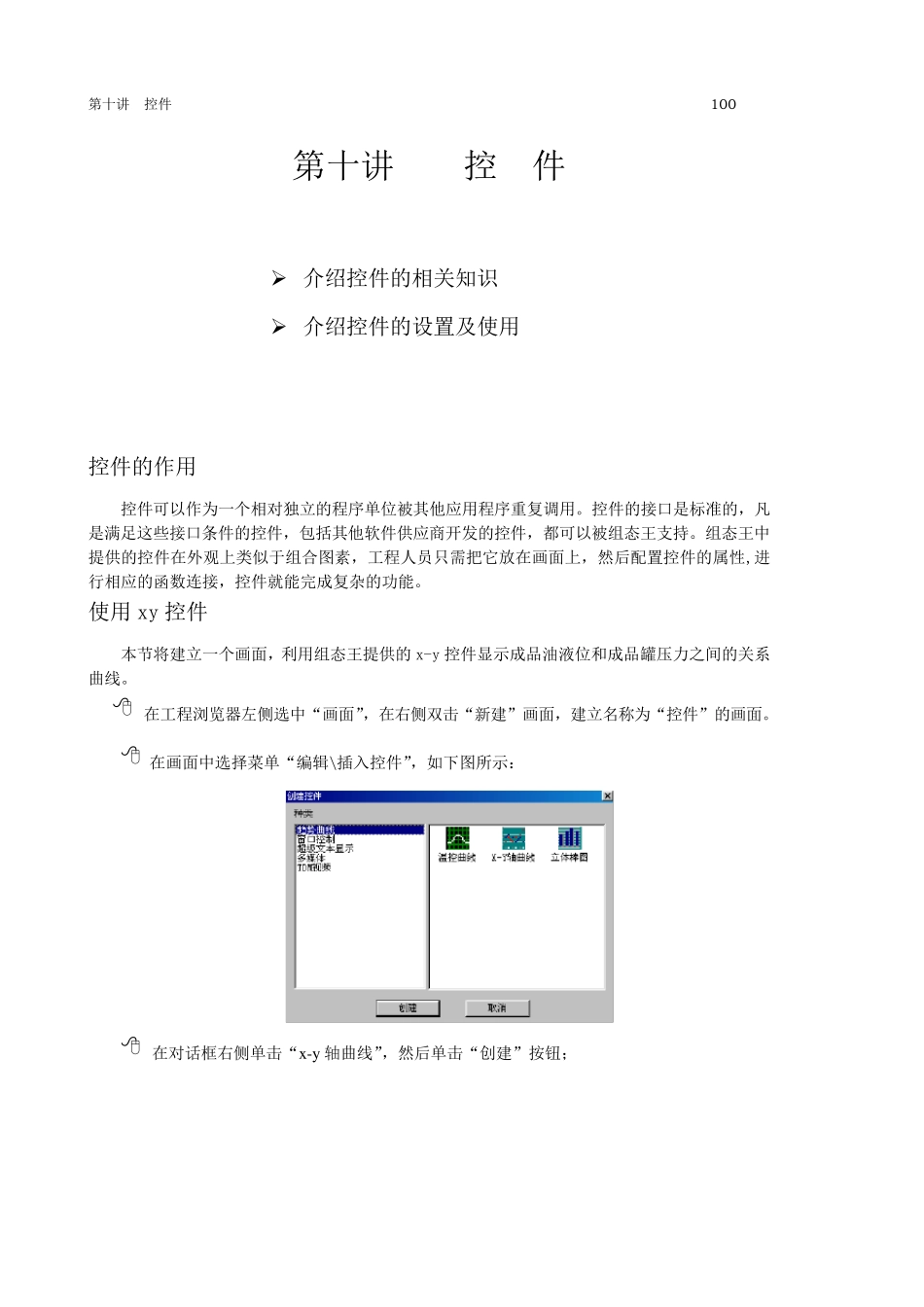

第十讲 控件 100 第十讲 控 件 控件的作用 控件可以作为一个相对独立的程序单位被其他应用程序重复调用。控件的接口是标准的，凡是满足这些接口条件的控件，包括其他软件供应商开发的控件，都可以被组态王支持。组态王中提供的控件在外观上类似于组合图素，工程人员只需把它放在画面上，然后配置控件的属性,进行相应的函数连接，控件就能完成复杂的功能。 使用xy 控件 本节将建立一个画面，利用组态王提供的x-y 控件显示成品油液位和成品罐压力之间的关系曲线。  在工程浏览器左侧选中“画面”，在右侧双击“新建”画面，建立名称为“控件”的画面。  在画面中选择菜单“编辑\插入控件”，如下图所示：  在对话框右侧单击“x -y 轴曲线”，然后单击“创建”按钮； ➢ 介绍控件的相关知识 ➢ 介绍控件的设置及使用 第十讲 控件 101  在画面上绘制x -y 曲线。然后在画面上双击该曲线控件，弹出设置对话框，设置属性如下：  为使x -y 曲线控件实时反应变量值，需要为该控件添加命令语言。在画面空白处点击鼠标右键，在快捷菜单中选择“画面属性”，弹出“画面属性”对话框。单击其中的“命令语言”按钮。 画面语言包括“显示时”、“存在时”、“隐含时”三种。  在画面“存在时”命令语言中，输入命令语言如下图所示： 定义完毕后，点击“确认”按钮，然后保存作的设置。 注意两个变量都是可以变化的。 第十讲 控件 102  切换画面到运行系统，打开相应画面，控件运行情况如下图所示： 使用窗口控件 单选按钮控件 双击该控件，对控件进行属性配置。 控件名称是唯一标识该控件的一个名称。 变量名称对应一个整型（实型）变量，运行时选择任一个按钮都会使该变量对应一个整数值（0、1、2……）。 可以对该控件设置访问权限。 可以设置按钮个数，修改按钮对应文字。 可以设置排列为横向或纵向。 第十讲 控件 103 下拉式列表组合框控件 该控件的变量名称为字符串变量，运行时将选中的字符串赋给该变量。 需要用写字板建立一个CSV 格式文件（存入工程文件夹下），如下所示： 在控件所在画面的“画面命令语言”的“显示时”做命令语言如下： string user; //定义一个局部字符串变量 user=InfoAppDir()+"用户名称.csv"; listClear("下拉框"); //清除控件内容 listLoadList("下拉框",user); //将文件内容载入控件 函数用法请参考在线帮助或函数速查手册。 第十讲 控件...
