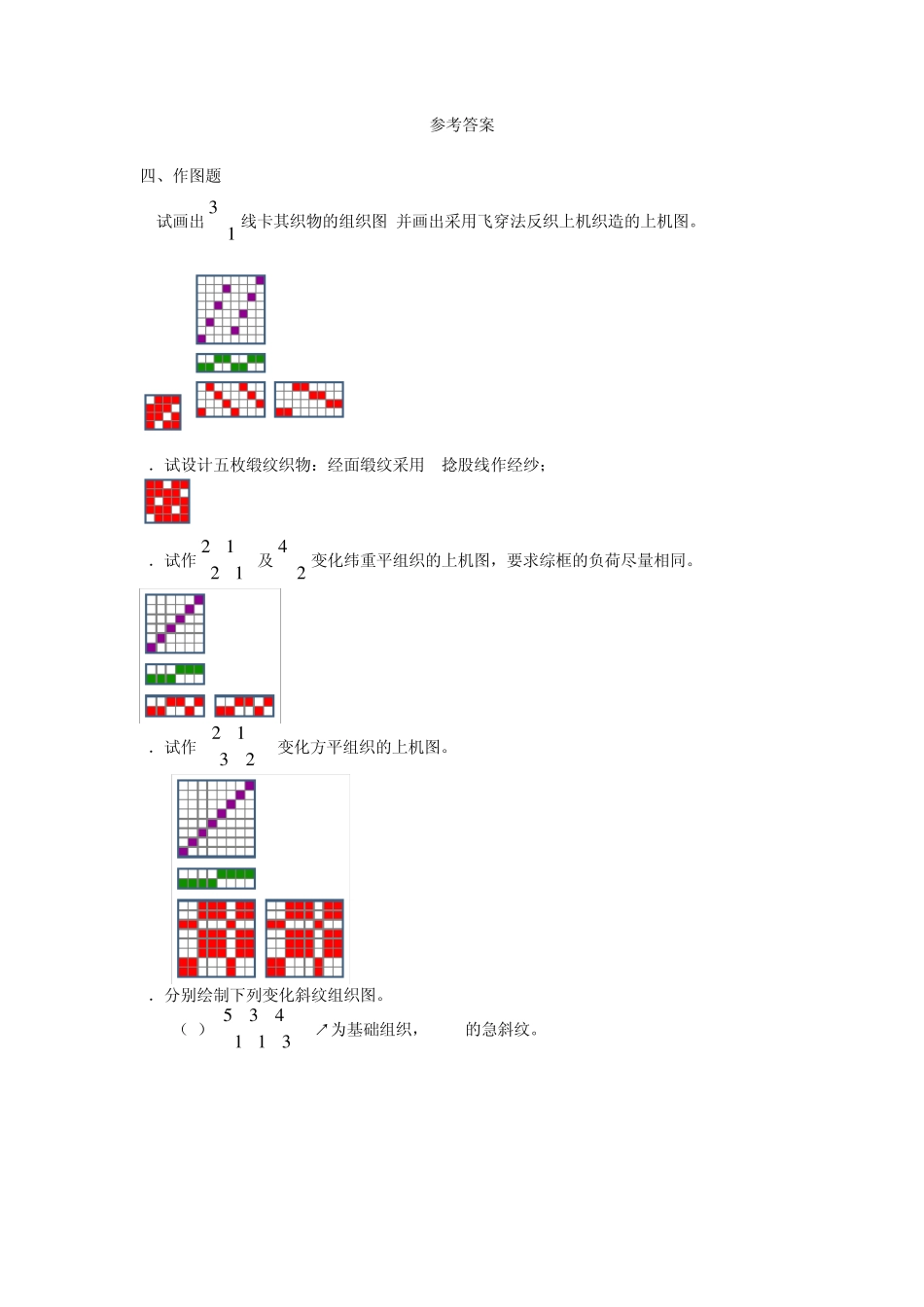

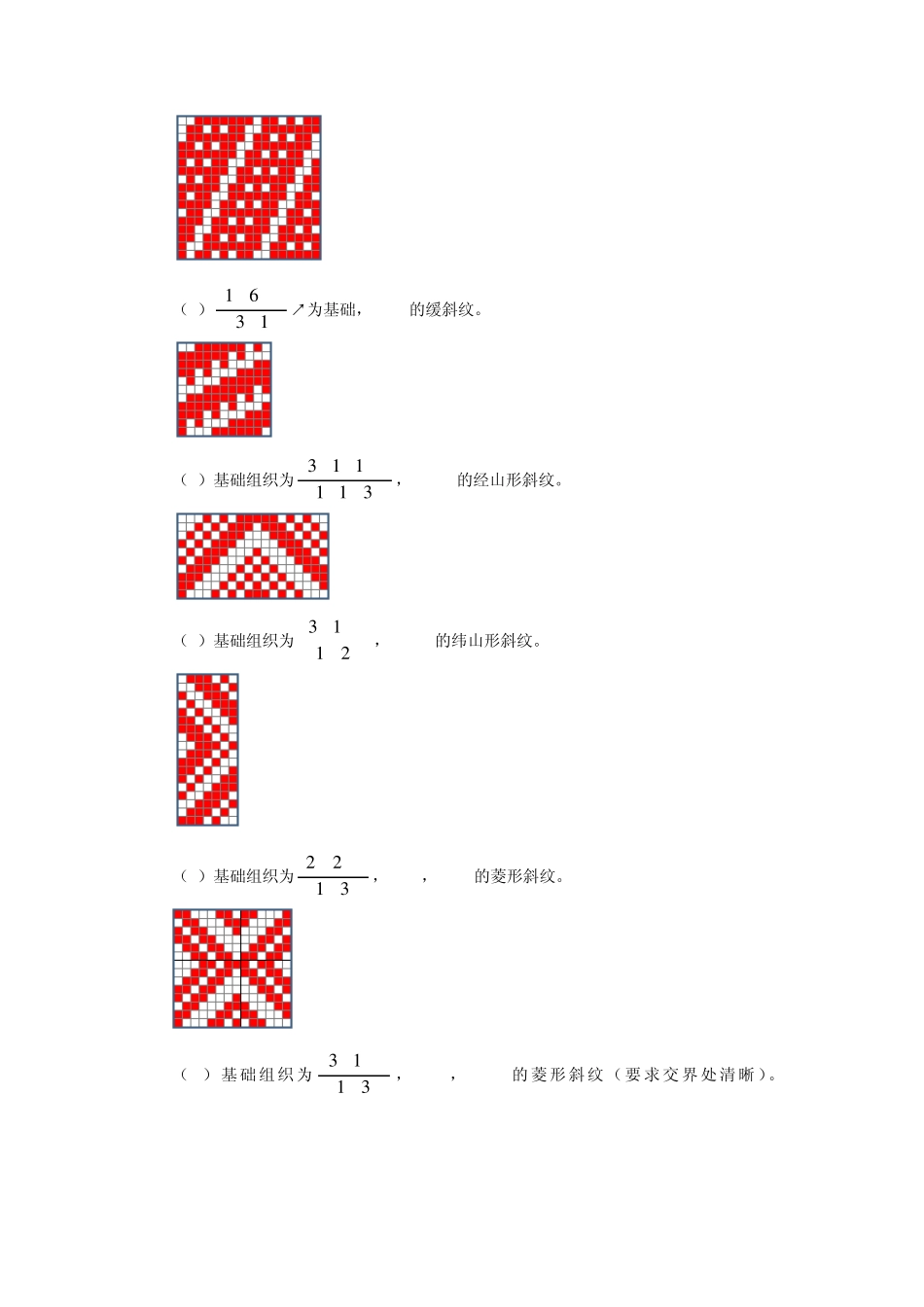

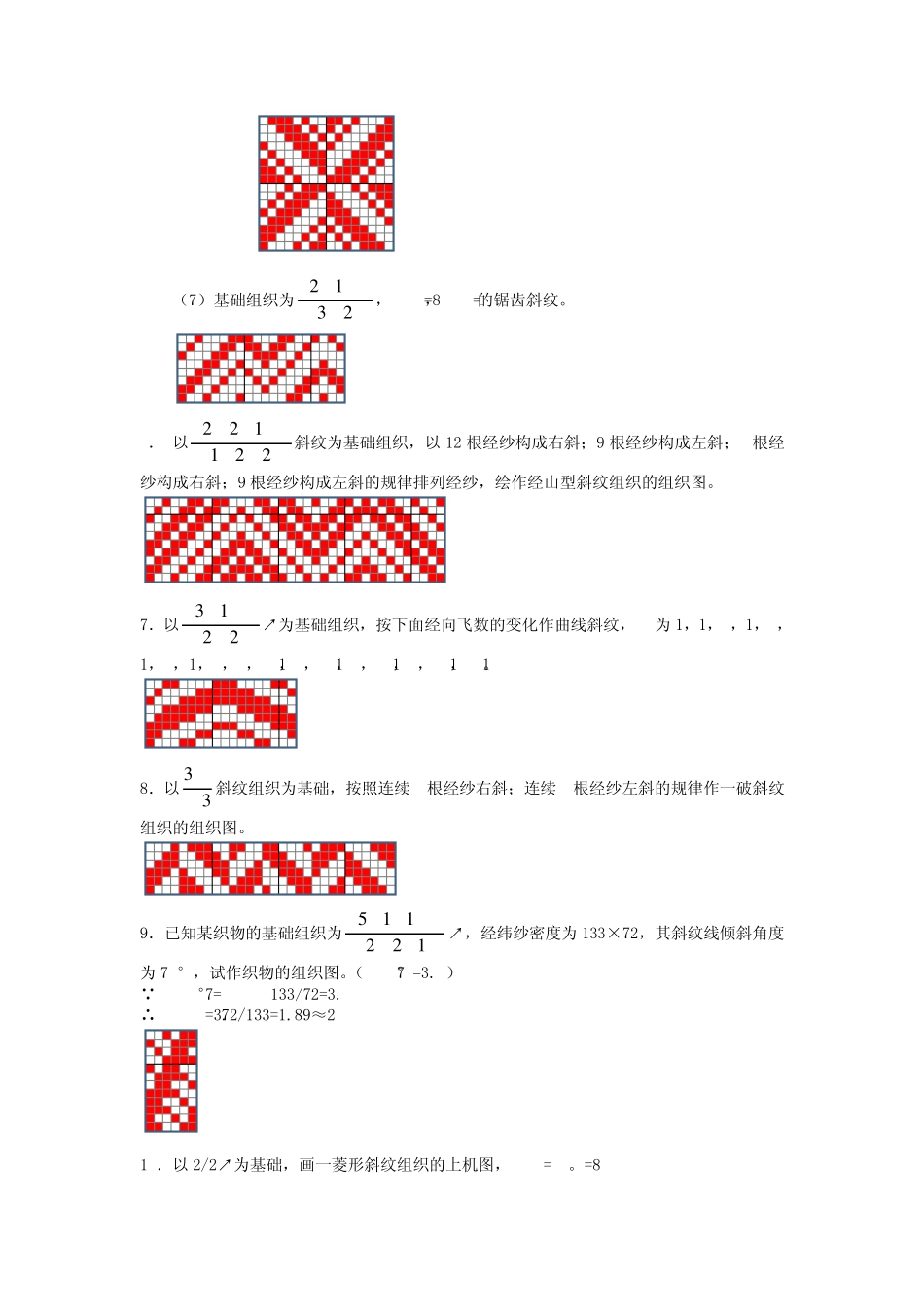

参考答案 四、作图题 1.试画出13线卡其织物的组织图,并画出采用飞穿法反织上机织造的上机图。 2．试设计五枚缎纹织物：经面缎纹采用S捻股线作经纱； 3．试作1212及24变化纬重平组织的上机图，要求综框的负荷尽量相同。 4．试作2312变化方平组织的上机图。 5．分别绘制下列变化斜纹组织图。 （1）311435↗为基础组织，Sj=2的急斜纹。 （2）1361↗为基础，Sw=2的缓斜纹。 （3）基础组织为311113，Kj=10的经山形斜纹。 （4）基础组织为2113，Kw=10的纬山形斜纹。 （5）基础组织为3122，Kj=8，Kw=8的菱形斜纹。 （6）基础 组织 为3113， Kj=8， Kw=8的 菱形 斜纹（要 求交 界处 清晰 ）。 （7）基础组织为2312，Kj=8，Sj=4的锯齿斜纹。 6． 以221122斜纹为基础组织，以12 根经纱构成右斜；9 根经纱构成左斜；6根经纱构成右斜；9 根经纱构成左斜的规律排列经纱，绘作经山型斜纹组织的组织图。 7．以2213↗为基础组织，按下面经向飞数的变化作曲线斜纹，Sj为1，1，0，1，0，1，0，1，0，0，-1，0，-1，0，-1，0，-1，-1。 8．以33斜纹组织为基础，按照连续4根经纱右斜；连续6根经纱左斜的规律作一破斜纹组织的组织图。 9．已知某织物的基础组织为122115↗，经纬纱密度为133×72，其斜纹线倾斜角度为74°，试作织物的组织图。（tg74°=3.5） tg74°=Sj*133/72=3.5 ∴ Sj=3.5*72/133=1.89≈2 10．以2/2↗为基础，画一菱形斜纹组织的上机图，Kj=Kw=8。 11．采用22斜纹为基础组织，构作同一方向斜纹线为四条的芦席斜纹组织图。 32．以44↗和3113↗为基础组织，绘一经螺旋斜纹组织。 12. 以22↗和22经重平组织为基础设计一个纵条纹组织，要求每条宽为2cm,织物经密为240根/10cm，写出经纱组织循环数计算过程并画出组织图。 计算每条根数：2×（240/10）=48根 经调整, 22↗经纱根数为47根；22经重平组织为48根。 13．以六枚变则缎纹和平纹组织为基础设计一个纵条纹组织的上机图，并说明上机应注意的问题。 14．以下列组织为基础，分别作方格组织图。方格组织的Rj、Rw自选。 （1）以13斜纹为基础组织 （2）以5/2纬面缎纹为基础组织 15．在平纹组织（10×10范围内）的基础上，按照25纬面缎纹组织的规律增加组织点，构作一个绉组织。 16．以22经重平组织和21↗为基础组织，经纱的排列比为1：1，用移绘法作绉组织的上机图。 17．在平纹组织的基础上设计一个花式透孔组织，花型纹样为35纬面缎纹，每小格代表 6...
