结构件焊接通用技术要求VIP免费

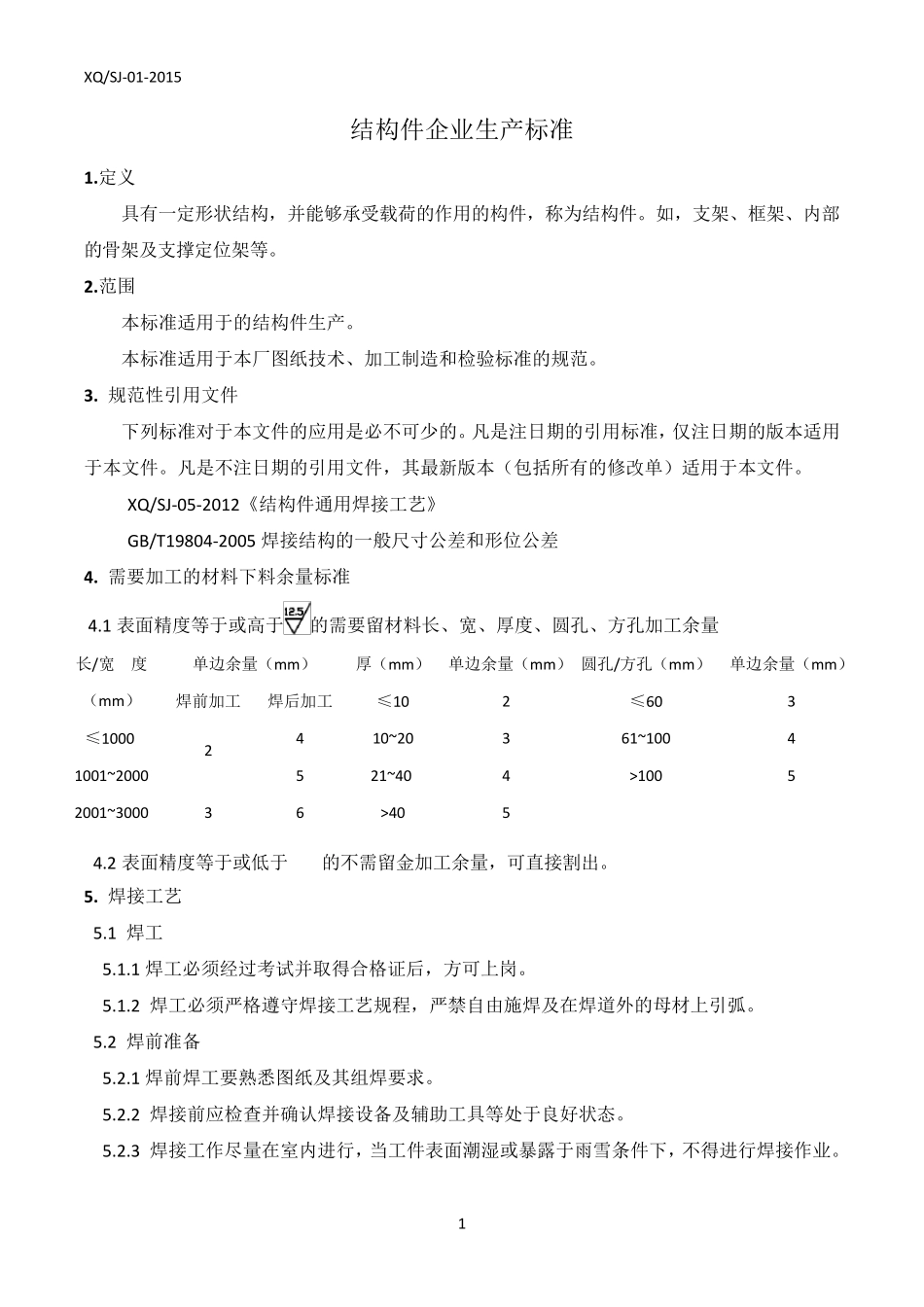

XQ/SJ-01-2015 1 结构件企业生产标准 1.定义 具有一定形状结构，并能够承受载荷的作用的构件，称为结构件。如，支架、框架、内部的骨架及支撑定位架等。 2.范围 本标准适用于的结构件生产。 本标准适用于本厂图纸技术、加工制造和检验标准的规范。 3. 规范性引用文件 下列标准对于本文件的应用是必不可少的。凡是注日期的引用标准，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 XQ/SJ-05-2012《结构件通用焊接工艺》 GB/T19804-2005 焊接结构的一般尺寸公差和形位公差 4. 需要加工的材料下料余量标准 4.1 表面精度等于或高于的需要留材料长、宽、厚度、圆孔、方孔加工余量 长/宽 度（mm） 单边余量（mm） 厚（mm） 单边余量（mm） 圆孔/方孔（mm） 单边余量（mm） 焊前加工 焊后加工 ≤10 2 ≤60 3 ≤1000 2 4 10~20 3 61~100 4 1001~2000 5 21~40 4 >100 5 2001~3000 3 6 >40 5 4.2 表面精度等于或低于的不需留金加工余量，可直接割出。 5. 焊接工艺 5.1 焊工 5.1.1 焊工必须经过考试并取得合格证后，方可上岗。 5.1.2 焊工必须严格遵守焊接工艺规程，严禁自由施焊及在焊道外的母材上引弧。 5.2 焊前准备 5.2.1 焊前焊工要熟悉图纸及其组焊要求。 5.2.2 焊接前应检查并确认 焊接设 备及辅 助 工具等处 于良 好 状态 。 5.2.3 焊接工作尽 量在室 内进 行 ，当 工件表面潮 湿 或暴 露 于雨 雪 条 件下，不得进 行 焊接作业。 XQ/SJ-01-2015 2 5.2.4 焊条、焊剂和药芯焊丝应按产品说明书的规定进行烘干，烘干后存放在保温箱内随用随取。E4303 焊条150℃烘焙 1～2 小时。 5.2.5 焊接前，母材加工坡口推荐尺寸（见下表 1） 表 1 母材加工坡口形式和尺寸 项次 厚度 T （mm） 坡口名称 坡口形式 坡口尺寸 备注 间隙 (mm) 钝边 (mm) 坡口角度 (β) (° ) 1 1~3 I 型坡口 0~1.5 — — 单面焊 3~6 0~2.5 双面焊 2 3~9 V 型坡口 0~2 0~2 0~3 65~75 55~65 9~26 0~3 3 6~9 带垫板 V 型坡口 3~5 0~2 0~2 45~55 9~26 4~6 4 12~60 X 型坡口 0~3 0~3 55~65 5 2~30 T 型接头 I 型坡口 0~2 — — 6 6~10 T 型接头单边 V 型坡口 0~2 0~2 45~55 10~17 0~3 0~3 17~30 0~4 0~4 XQ/SJ-01-2015 3 7 20~40 T 型接头...
