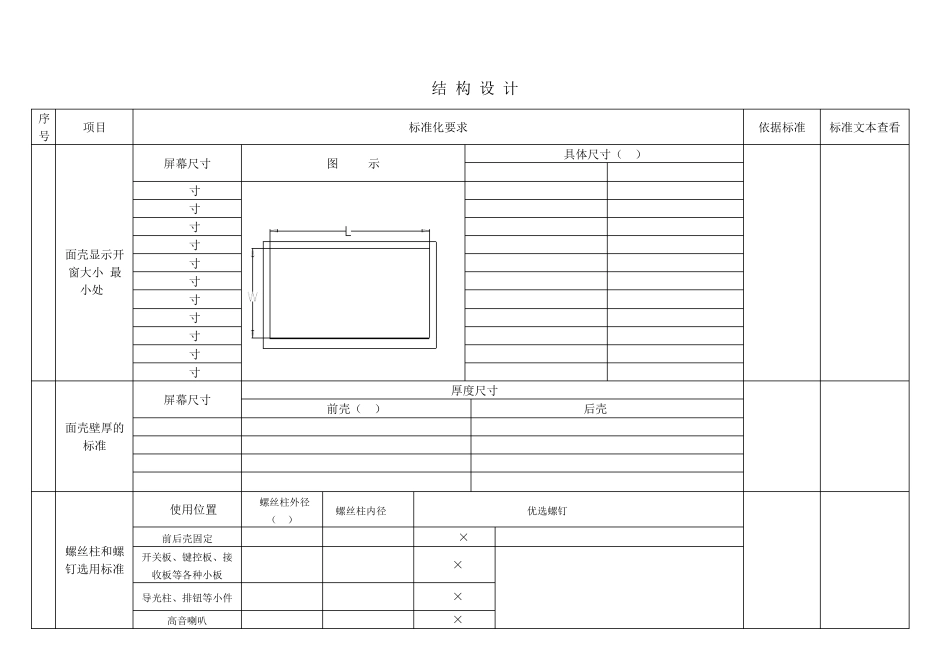

结构设计通用化、标准化要求 结 构 设 计 序号 项目 标准化要求 依据标准 标准文本查看 1 面壳显示开窗大小(最小处) 屏幕尺寸 图 示 具体尺寸（mm） L W 19寸 410.5 231 22寸 478.5 269.5 24寸 522.5 294.5 26寸 577 325 32寸 700.5 395 37寸 821.5 463 42寸 932.5 525.5 46寸 1020 574.5 47寸 1042 587 52寸 1156 651 55寸 1211.6 682.4 2 面壳壁厚的标准 屏幕尺寸 厚度尺寸(HIPS) 前壳（mm） 后壳(mm) 19-22 2.4 2.6 24-32 2.6 2.8 37-42 2.8 2.8 46-65 3.0 3.0 3 螺丝柱和螺钉选用标准 使用位置 螺丝柱外径（mm） 螺丝柱内径(mm) 优选螺钉 前后壳固定 7 2.8 BA3.5×14 26BA-035140-B0 开关板、键控板、接收板等各种小板 6 2.4 BA3×10 26BA-030100-N0 导光柱、排钮等小件 6 2.4 BA3×10 高音喇叭 6 2.4 BA3×10 中音喇叭（悬浮结构） 6 2.4 VA3×12 26VA-03012000-Z0 屏压条的固定 7 2.8 BA3.5×12 26BA-035120-NO 导轨与面壳 7 2.8 BA3.5×12 导轨与屏 M4 PM4×8 26PM-04008000-NS 后壳与AV支架（上部） 7 2.8 KA3.5×10 26KA-035100-B0 后壳与AV支架（下部） M3 KM3×6 26KM-030060-BH 固定主板 M3 BM3×8 26PM-030080001-NS 固定电源板 M3 BM3×8 后壳电源线盖板 7 2.8 KA3.5×10 26KA-035100-B0 4 底座连接标准设计 标准要求 图 示 1）上部卡底座支撑采用金属导轨上部竖筋，并预留导向与配合间隙。 2）底座支撑支架左右导向尽量采用塑胶支架及后壳导向（金属其次），左右配合间隙单边0.3-0.5mm，开始处加导向，后面配合间隙1mm。 3）导轨上固定底座用螺丝柱为M4，螺柱上部直径为7mm，下部为9mm，设计为盲孔，螺纹部分深度≥6mm，不通处厚度为1mm。导轨下部如有T-CON板，需要将导轨烤黑漆处理（导轨与面壳要有连接固定） 4)后壳底座螺钉处设计为通孔，直径为12mm，脱模斜度为3º，前 面距 离 底座支撑2mm 5)各尺寸底座上面两颗固定螺钉中心距整机下边缘（不透明边）距离L参考右表 5 桥式开关安装标准 标准要求 图 示 a. 开关优先采用 5500-021A00-0020 b. 此开关要采用两个Φ 3螺钉固定，螺丝柱外径Φ 6mm，螺丝柱要有加强筋 c. 开关朝下-右开左关 开关朝右-上开下关 a. 开关次选采用 5500-020213-00，卡扣形式 b. 开关采用从上往下装配的方式，用支架的筋卡住开关...
