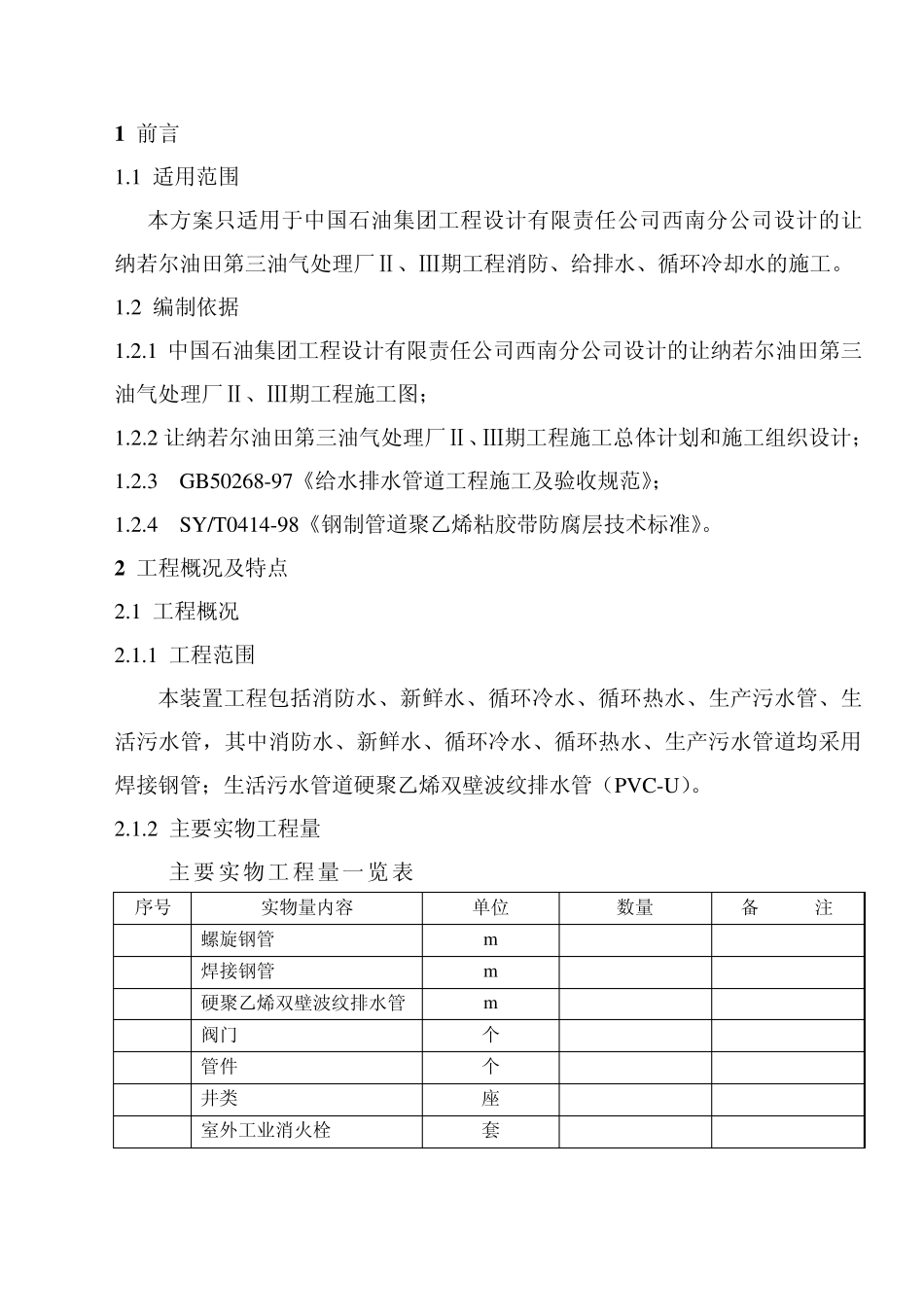

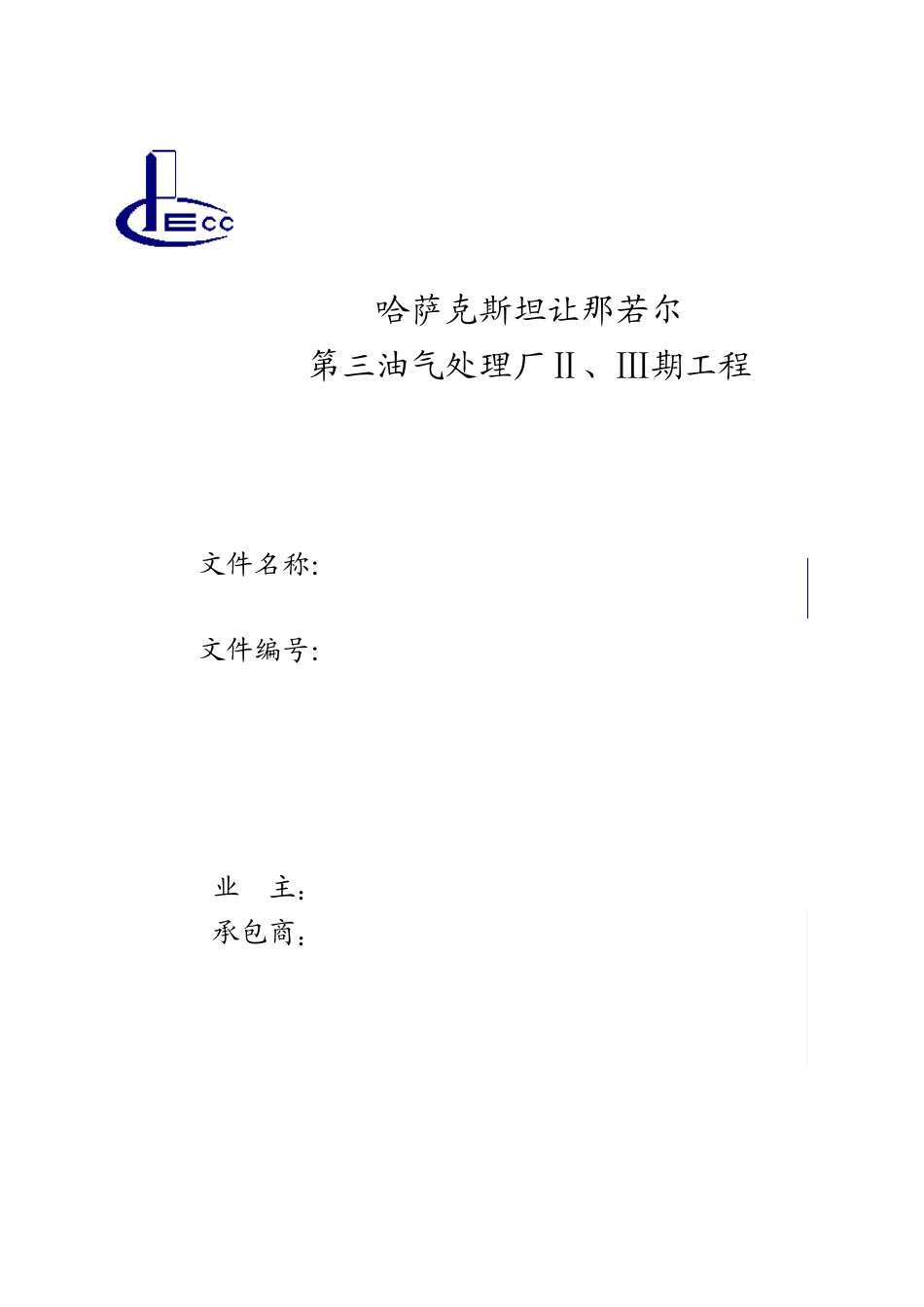

哈萨克斯坦让那若尔 第三油气处理厂Ⅱ、Ⅲ期工程 文件名称： 文件编号： 业 主： 承包商： 目 录 1 前言 2 工程概况及特点 3 施工技术方案 4 主要技术质量标准 5 质量保证措施 6 HSE 管理措施 7 施工进度计划 8 施工人力计划 9 施工设备、机具、计量器具计划 10 施工手段用料计划 附表一：劳动力需用动态计划表 附表二：主要施工设备一览表 附表三：小型工机具一览表 附表四：主要计量器具一览表 附表五：施工手段用料计划一览表 1 前言 1.1 适用范围 本方案只适用于中国石油集团工程设计有限责任公司西南分公司设计的让纳若尔油田第三油气处理厂Ⅱ、Ⅲ期工程消防、给排水、循环冷却水的施工。 1.2 编制依据 1.2.1 中国石油集团工程设计有限责任公司西南分公司设计的让纳若尔油田第三油气处理厂Ⅱ、Ⅲ期工程施工图； 1.2.2 让纳若尔油田第三油气处理厂Ⅱ、Ⅲ期工程施工总体计划和施工组织设计； 1.2.3 GB50268-97《给水排水管道工程施工及验收规范》； 1.2.4 SY/T0414-98《钢制管道聚乙烯粘胶带防腐层技术标准》。 2 工程概况及特点 2.1 工程概况 2.1.1 工程范围 本装置工程包括消防水、新鲜水、循环冷水、循环热水、生产污水管、生活污水管，其中消防水、新鲜水、循环冷水、循环热水、生产污水管道均采用焊接钢管；生活污水管道硬聚乙烯双壁波纹排水管（PVC-U）。 2.1.2 主要实物工程量 主要实物工程量一览表 序号 实物量内容 单位 数量 备 注 1 螺旋钢管 m 5236 2 焊接钢管 m 7666 3 硬聚乙烯双壁波纹排水管 m 2378 4 阀门 个 30 5 管件 个 300 6 井类 座 123 7 室外工业消火栓 套 151 钢管焊接 施工准备 原材料到货验收 管沟定位放线 管子防腐 管沟开挖 方案编制、技术交底 补口、补伤 回填 交工资料整理 交工 试压 试漏 焊接检验 下沟、组对 2 .2 工程特点 2 .2 .1 管沟开挖较深而且与土建单位交叉施工，需合理安排施工顺序； 2 .2 .2 所有埋地钢管外壁均采用环氧煤沥青防腐缠聚乙烯沾胶带，施工质量要求高； 2 .2 .3 埋地管线施工工序各项隐蔽工程量大，需及时作好报验工作。 3 施工技术方案 3 .1 施工程序 给排水工程施工程序见下图: 3 .2 施工方法 3 .2 .1 原材料到货验收 3.2.1.1 验收程序 检查产品质量证明文件→检验出厂标志→外观检查→核对规格、材质→标识→入库保管。 3.2.1.2 所有...
