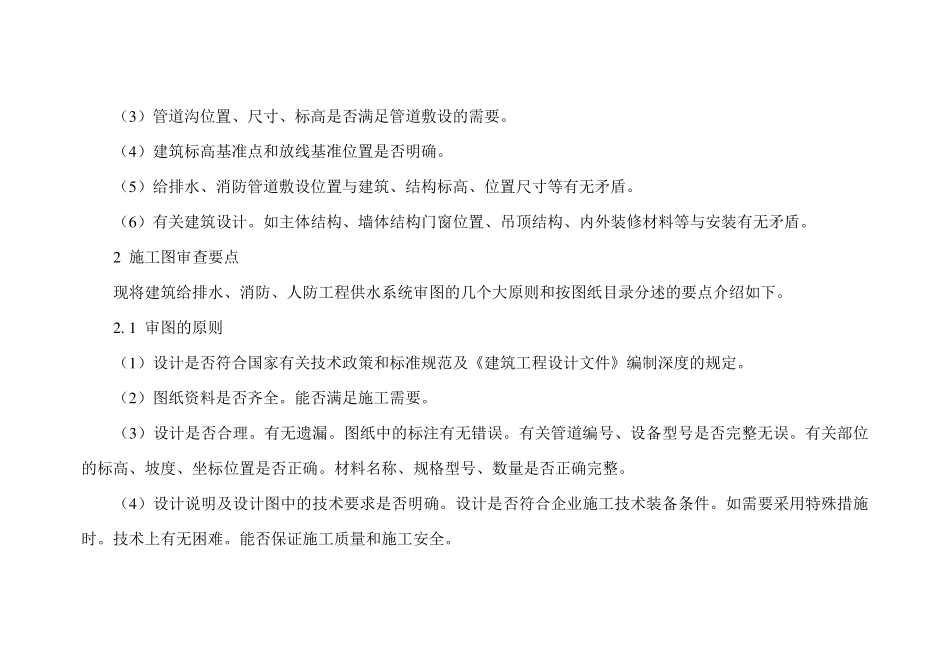

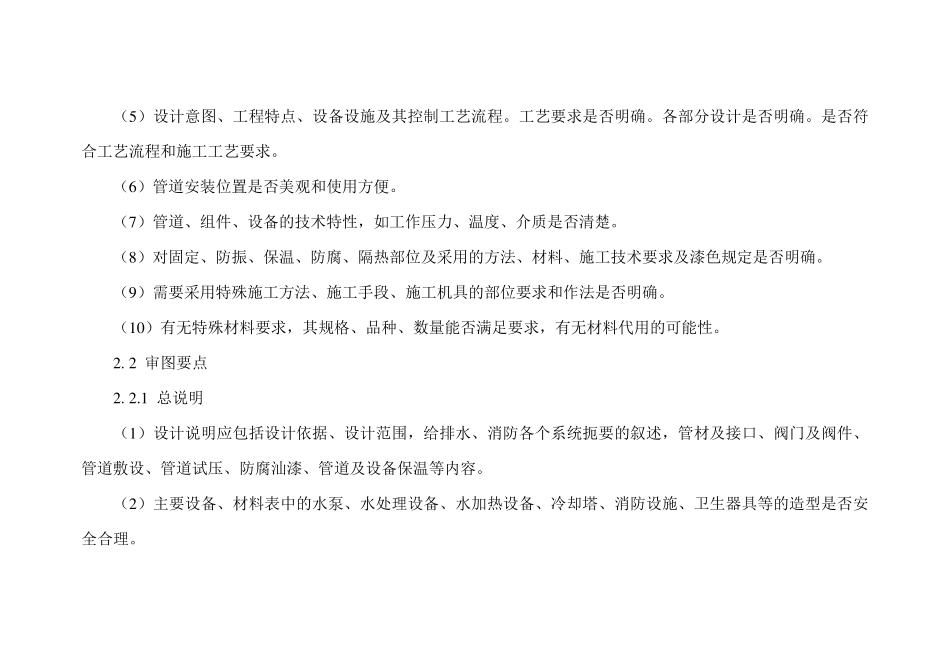

给排水专业施工图审查要点 1 建筑给排水专业与有关方面的关系 1 . 1 专业设计相互之间的关系 （1 ）各用电设备的位置与供水（电）及控制位置、容量是否匹配。零配件及控制设备能否满足要求。 （2 ）电气线路、管道、通风、空调的敷设位置和走向相互有无干扰。埋地管道或管道沟与电缆沟之间有无矛盾。 （3 ）连接设备的电气线路、控制线路、管（水、油气）路与设备的进线接管位置是否相符。 （4 ）水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。 （5 ）管道井的内部布置是否合理，进出管路有无矛盾。 （6 ）各种工种安装、调试、试车、试压的配合关系是否明确，有无互相影响。 1 . 2 给排水管道安装与建筑结构的关系 （1 ）预留、预埋位置与安装实际需要是否相符。 （2 ）设备基础位置、尺寸、标高是否满足管道敷设的需要。 （3 ）管道沟位置、尺寸、标高是否满足管道敷设的需要。 （4 ）建筑标高基准点和放线基准位置是否明确。 （5 ）给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。 （6 ）有关建筑设计。如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。 2 施工图审查要点 现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。 2 . 1 审图的原则 （1 ）设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。 （2 ）图纸资料是否齐全。能否满足施工需要。 （3 ）设计是否合理。有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号是否完整无误。有关部位的标高、坡度、坐标位置是否正确。材料名称、规格型号、数量是否正确完整。 （4 ）设计说明及设计图中的技术要求是否明确。设计是否符合企业施工技术装备条件。如需要采用特殊措施时。技术上有无困难。能否保证施工质量和施工安全。 （5 ）设计意图、工程特点、设备设施及其控制工艺流程。工艺要求是否明确。各部分设计是否明确。是否符合工艺流程和施工工艺要求。 （6 ）管道安装位置是否美观和使用方便。 （7 ）管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。 （8 ）对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。 （9 ）需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。 （1 0 ）有无特殊材料要求，其...
