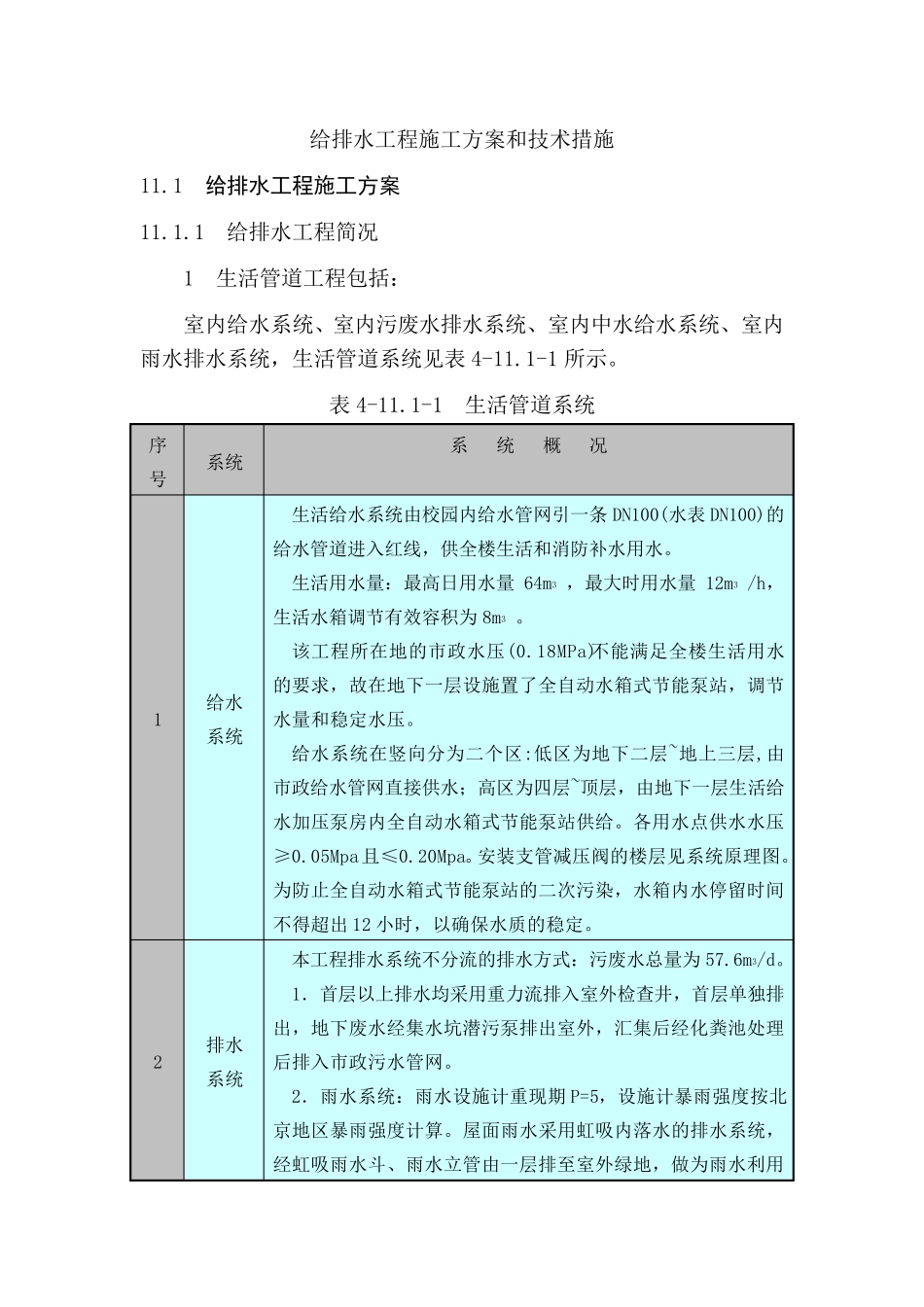

给排水工程施工方案和技术措施 11.1 给排水工程施工方案 11.1.1 给排水工程简况 1 生活管道工程包括： 室内给水系统、室内污废水排水系统、室内中水给水系统、室内雨水排水系统，生活管道系统见表4-11.1-1 所示。 表4-11.1-1 生活管道系统 序号 系统 系 统 概 况 1 给水 系统 生活给水系统由校园内给水管网引一条DN100(水表DN100)的给水管道进入红线，供全楼生活和消防补水用水。 生活用水量：最高日用水量64m3 ，最大时用水量12m3 /h，生活水箱调节有效容积为8m3 。 该工程所在地的市政水压(0.18MPa)不能满足全楼生活用水的要求，故在地下一层设施置了全自动水箱式节能泵站，调节水量和稳定水压。 给水系统在竖向分为二个区:低区为地下二层~地上三层,由市政给水管网直接供水；高区为四层~顶层，由地下一层生活给水加压泵房内全自动水箱式节能泵站供给。各用水点供水水压≥0.05Mpa且≤0.20Mpa。安装支管减压阀的楼层见系统原理图。为防止全自动水箱式节能泵站的二次污染，水箱内水停留时间不得超出12 小时，以确保水质的稳定。 2 排水 系统 本工程排水系统不分流的排水方式：污废水总量为57.6m3/d。 1．首层以上排水均采用重力流排入室外检查井，首层单独排出，地下废水经集水坑潜污泵排出室外，汇集后 经化 粪 池 处 理后 排入市政污水管网。 2．雨水系统：雨水设施计 重现 期 P=5，设施计 暴 雨强 度 按 北京 地区暴 雨强 度 计 算 。屋 面 雨水采用虹 吸 内落 水的排水系统，经虹 吸 雨水斗 、雨水立 管由一层排至 室外绿 地，做 为雨水利 用序号 系统 系 统 概 况 的一种方式。虹吸式雨水排出系统由专业厂商负责设施计施工调试并负责验收 。 3.地下室废水集水坑：均设施两台排水泵，互为备用，轮换工作。水泵启停由集水坑水位控制器控制。当水位达到启泵水位时，一台泵启动，当降至最低水位时停泵。如果水位继续上升至最高水位时，两台泵同时投入工作。当水位达到报警水位时，有音响及灯光向值班室报警 。 3 中水 系统 1.本工程中水系统的源水为市政中水，用于本楼冲厕用水、洗车、浇洒道路和绿地等。 2.中水给水系统分两个区，分区同生活给水。 4 开水 系统 办公部分开水系统均采用户内电开水器供给。 2 消防给水系统包括： 室外消火栓给水系统、室内消火栓给水系统、室内自动喷洒系统、灭火器配置设计。消防给水系统见表4-11.1-2 所示。 表4-11.1...
