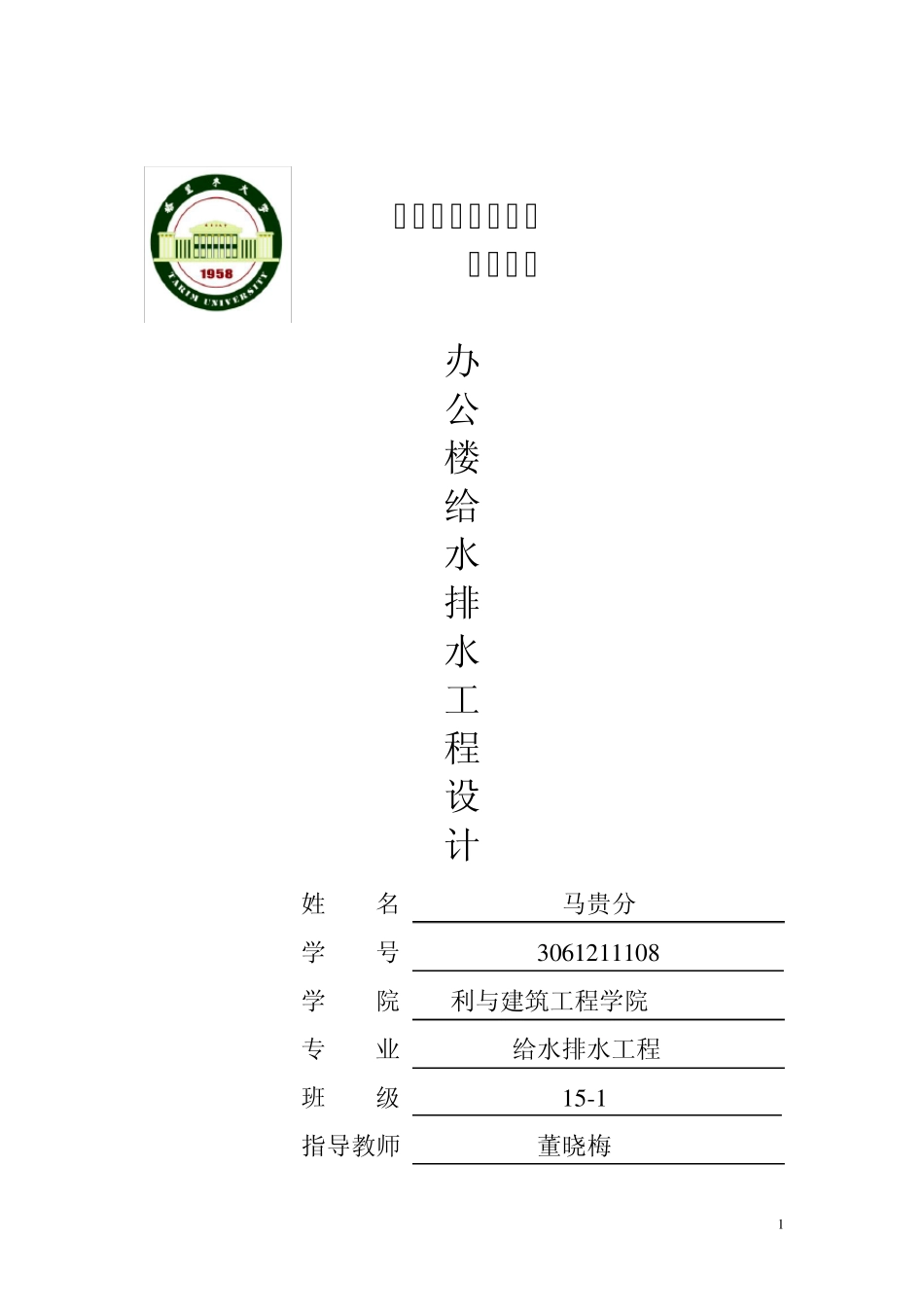

1 建筑给水排水工程 课程设计 办 公 楼 给 水 排 水 工 程 设 计 姓 名 马贵分 学 号 3 0 6 1 2 1 1 1 0 8 学 院 利与建筑工程学院 专 业 给水排水工程 班 级 1 5 -1 指导教师 董晓梅 2 第一章 建筑给水排水课程设计任务书 1.1 设计题目 XX 办公楼的给水排水设计 1.2 原始资料 1.2.1 建筑概况 本建筑为四层、层高为 3.6 米。总面积 2711.8m2 。建筑物每层均设有卫生间，卫生间内有蹲便器、小便器、洗手盆等。 1.2.2 室外给、排水管道 本建筑西侧的道路宽，有城镇给水干管，其管径 200mm，常年可提供的工作压力为 240kpa，管顶埋深为地面以下 1.4m。城镇排水管道在本建筑的北侧，其管径为 300mm，管顶距室外地面下 2.0m。 1.2.3 建筑条件图 建筑所在总平面图，建筑分层平面。 1.2.4 设计内容 建筑生活给水系统设计； 建筑消防给水系统设计； 建筑排水系统设计； 1.3 设计成果 1.3.1 设计图纸 给水、消防和排水平面图、各层管道布置平面图、给水系统图、消防系统图、排水系统图。 3 1.3.2 设计说明书一份 1.4 进度安排及方式 1.4.1 确定设计方案 根据设计原始资料和有关的规定，考虑给水系统和排水系统的设计方案，对多个方案进行比较，确定采用的最佳方案。（1 天） 1.4.2 给水管道系统、消防系统和排水系统的设计计算。(2 天) 1.4.3 绘图 图纸绘制应符合我国现行的《给水排水制图标准》。根据草图绘制给水排水总平面图，各层给水排水平面图、轴测图、卫生间、厨房给水排水平面详图。图纸中还应该包括设计说明、施工说明、主要设备材料表及图例等。（2.5 天） 1.4.4 编制说明书 包括目录、设计原始资料、各系统方案选择。各系统计算过程、小结、主要参考文献等内容。按统一要求进行装订。（1.5 天） 1.5 设计要求 独立按时完成课程设计。要求图面正确、整洁、字迹工整。 第二章 设计说明书 2.1 给水工程 2.1.1 建筑给水方式选择 根据设计资料，已知室外给水管网常年可保证水压为 400kPa，故 4 室内给水拟采用，即全楼采用有室外管网直接供水，采用下行上给式。卫生洁具及给水配件均采用节水型产品。用水量整体计算，水表设于室外。 2.1.2 给水系统的组成 1.引入管 引入管是一个建筑的总进水管，或称入户管，与室外供水管网连接，一般建筑引入管可以设一条，从建筑中部引入。对于一些比较重要的、或者档次比较高的建筑，引入管...
