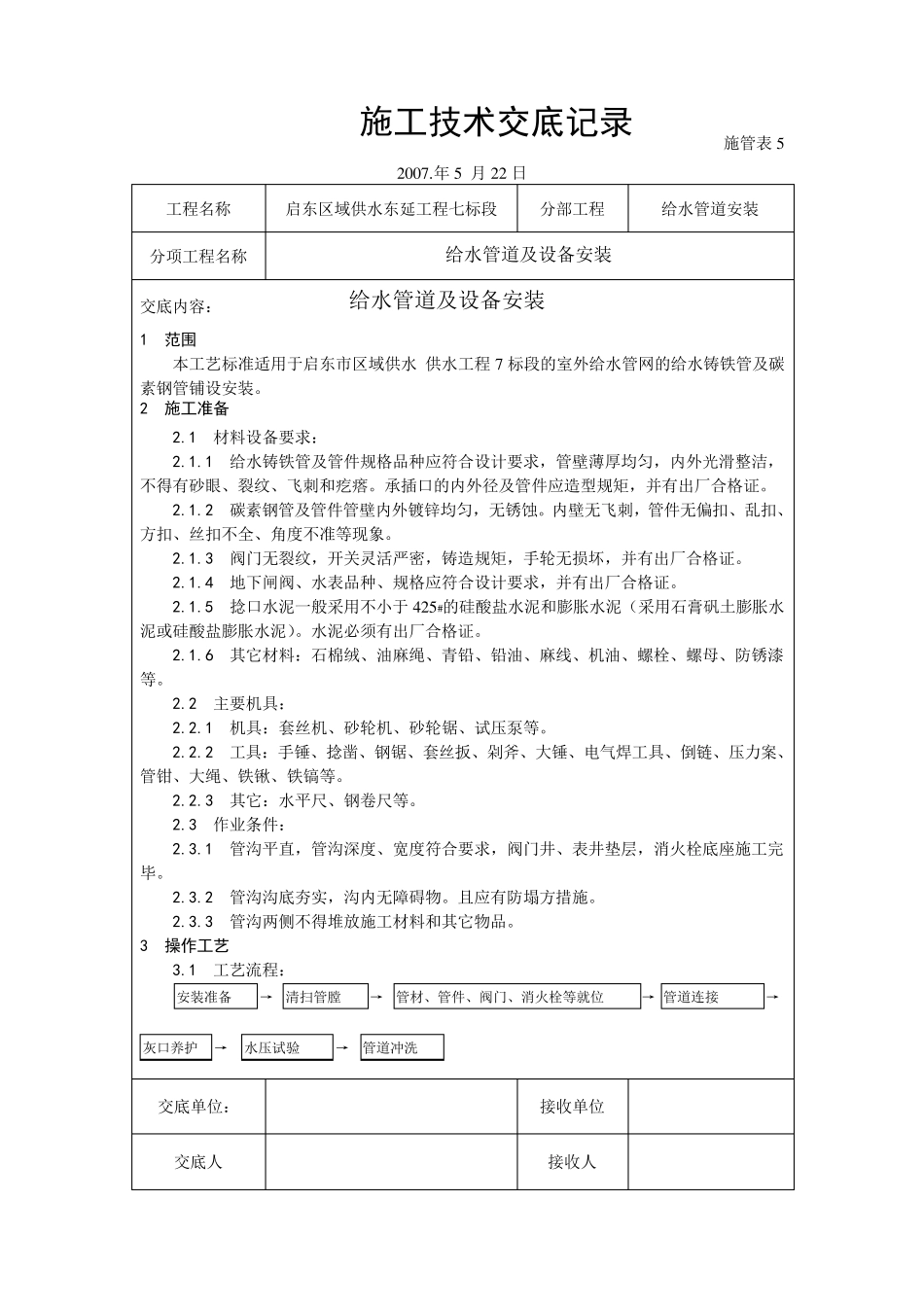

施工技术交底记录 施管表 5 2 0 0 7 .年 5 月 2 2 日 工程名称 启东区域供水东延工程七标段 分部工程 给水管道安装 分项工程名称 给水管道及设备安装 交底内容： 给水管道及设备安装 1 范围 本工艺标准适用于启东市区域供水 供水工程 7 标段的室外给水管网的给水铸铁管及碳素钢管铺设安装。 2 施工准备 2.1 材料设备要求： 2.1.1 给水铸铁管及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件应造型规矩，并有出厂合格证。 2.1.2 碳素钢管及管件管壁内外镀锌均匀，无锈蚀。内壁无飞刺，管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象。 2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。 2.1.4 地下闸阀、水表品种、规格应符合设计要求，并有出厂合格证。 2.1.5 捻口水泥一般采用不小于 4 2 5 #的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。水泥必须有出厂合格证。 2.1.6 其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。 2.2 主要机具： 2.2.1 机具：套丝机、砂轮机、砂轮锯、试压泵等。 2.2.2 工具：手锤、捻凿、钢锯、套丝扳、剁斧、大锤、电气焊工具、倒链、压力案、管钳、大绳、铁锹、铁镐等。 2.2.3 其它：水平尺、钢卷尺等。 2.3 作业条件： 2.3.1 管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层，消火栓底座施工完毕。 2.3.2 管沟沟底夯实，沟内无障碍物。且应有防塌方措施。 2.3.3 管沟两侧不得堆放施工材料和其它物品。 3 操作工艺 3.1 工艺流程： 安装准备 → 清扫管膛 → 管材、管件、阀门、消火栓等就位 → 管道连接 → 灰口养护 → 水压试验 → 管道冲洗 交底单位： 接收单位 交底人 接收人 施工技术交底记录 施管表5 年 月 日 工程名称 启东区域供水东延工程七标段 分部工程 给水管道安装 分项工程名称 给水管道及设备安装 交底内容： 给水管道及设备安装 镀锌碳素钢管的安装工艺流程参见1-2。 3.2 根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。 3.3 管道承口内部及插口外部飞刺、铸砂等应预先铲掉，沥青漆用喷灯或气焊烤掉，再用钢丝刷除去污物。 3.4 把阀门、管件稳放在规定位置，作为基准点。把铸铁管运到管沟沿线沟边，承口朝向来水方向。...
