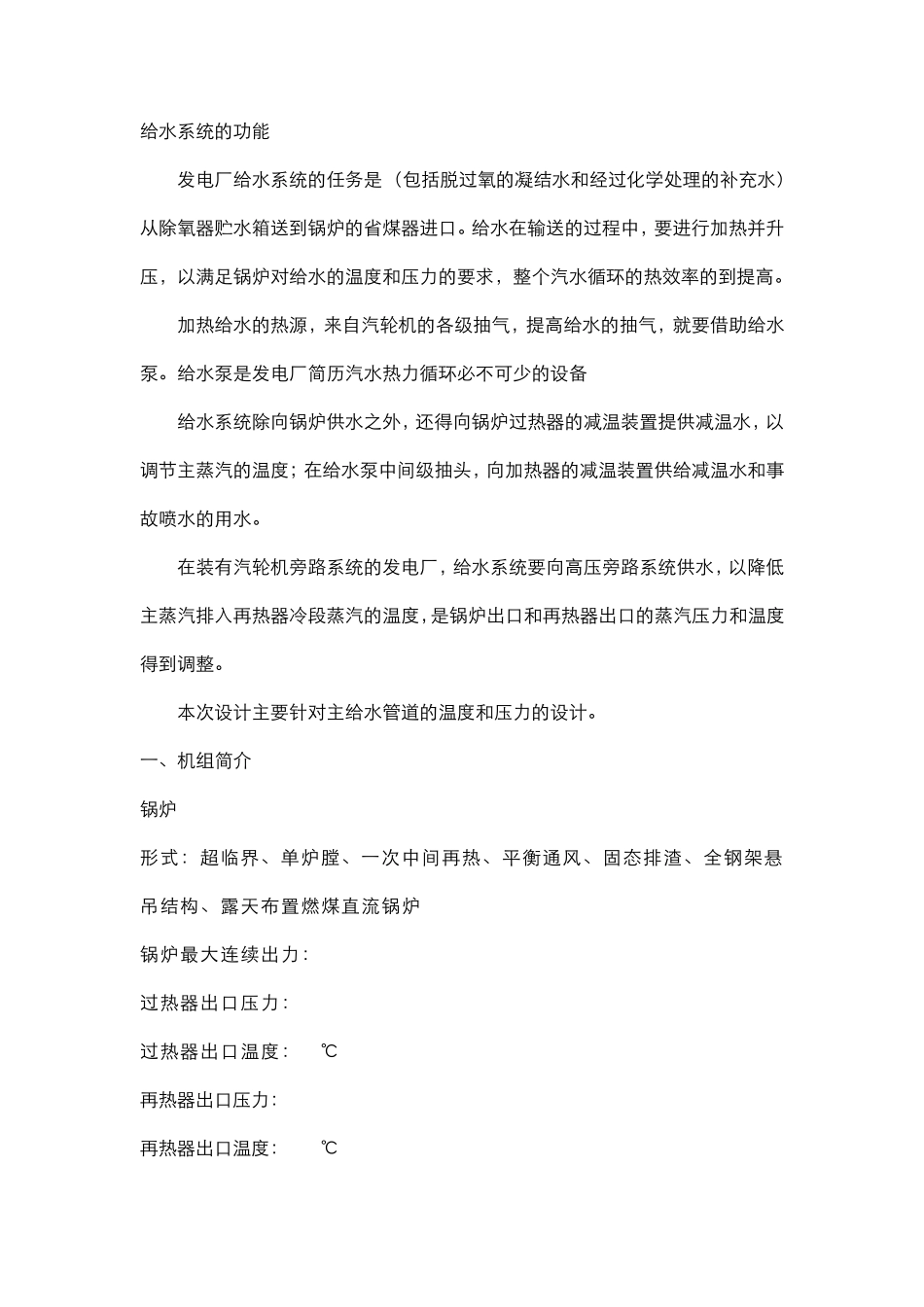

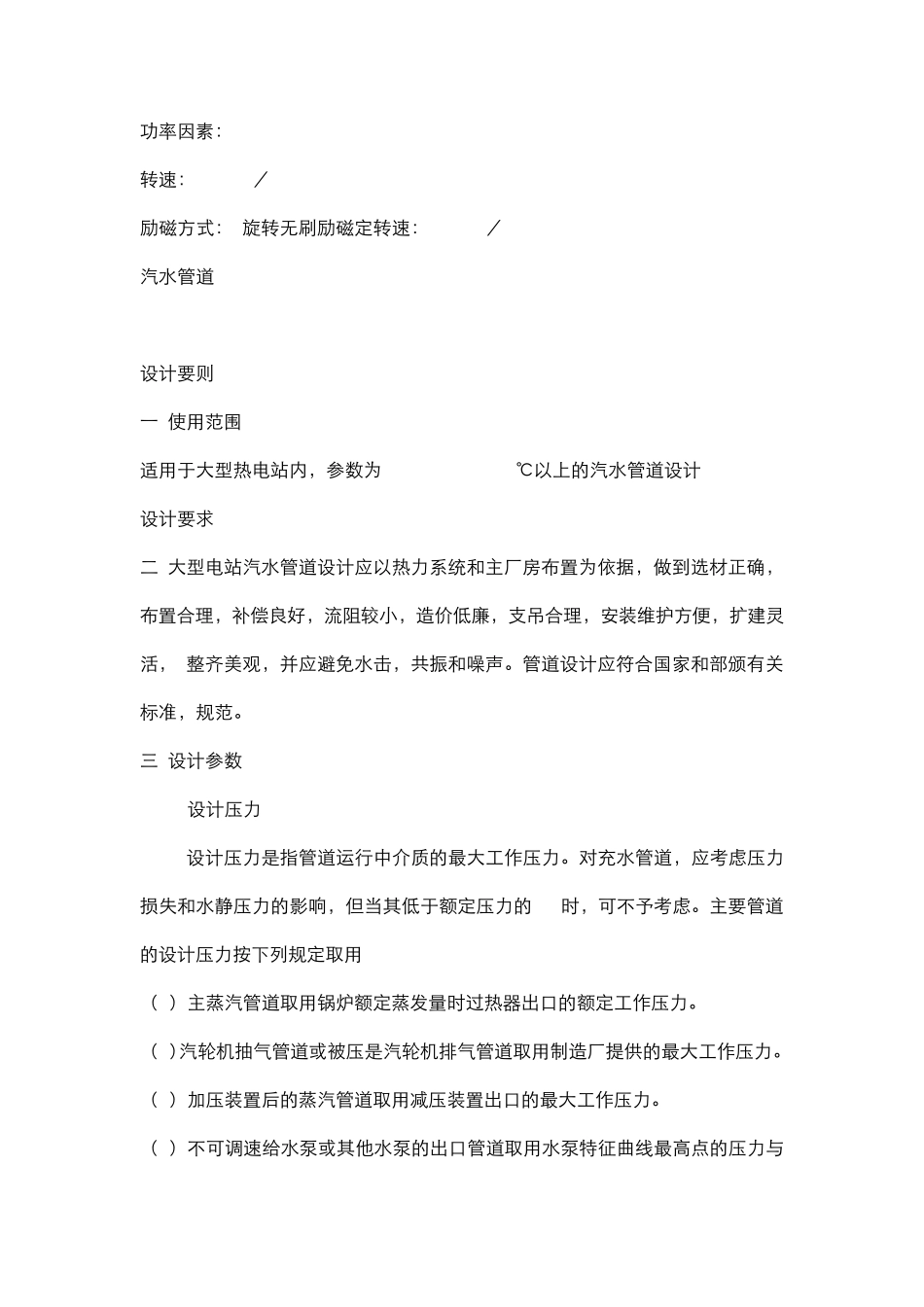

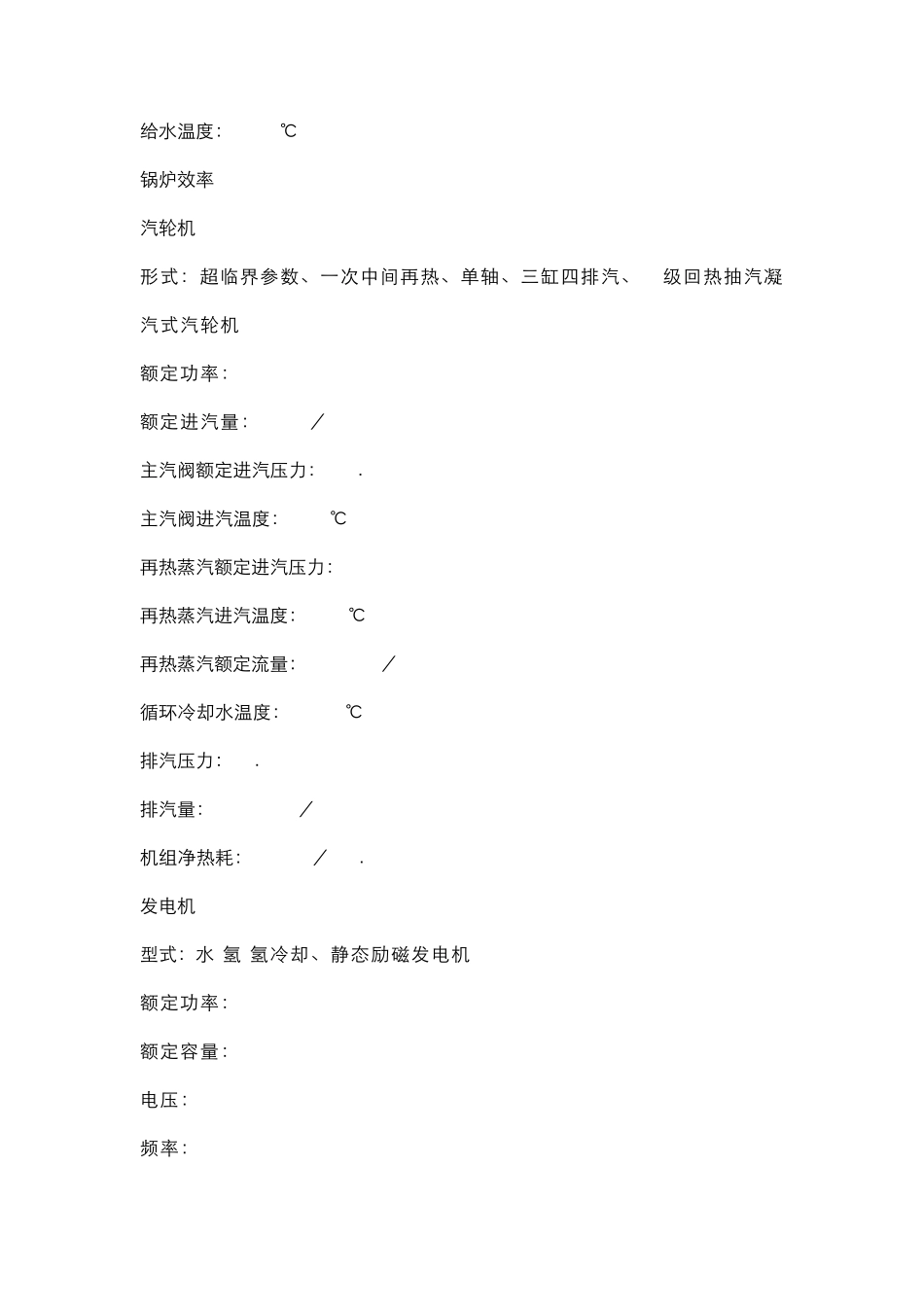

给水系统的功能 发电厂给水系统的任务是 （包括脱过氧的凝结水和经过化学处理的补充水）从除氧器贮水箱送到锅炉的省煤器进口。给水在输送的过程中，要进行加热并升压，以满足锅炉对给水的温度和压力的要求，整个汽水循环的热效率的到提高。 加热给水的热源，来自汽轮机的各级抽气，提高给水的抽气，就要借助给水泵。给水泵是发电厂简历汽水热力循环必不可少的设备 给水系统除向锅炉供水之外，还得向锅炉过热器的减温装臵提供减温水，以调节主蒸汽的温度；在给水泵中间级抽头，向加热器的减温装臵供给减温水和事故喷水的用水。 在装有汽轮机旁路系统的发电厂，给水系统要向高压旁路系统供水，以降低主蒸汽排入再热器冷段蒸汽的温度，是锅炉出口和再热器出口的蒸汽压力和温度得到调整。 本次设计主要针对主给水管道的温度和压力的设计。 一、机组简介 锅炉 形式：超临界、单炉膛、一次中间再热、平衡通风、固态排渣、全钢架悬吊结构、露天布臵燃煤直流锅炉 锅炉最大连续出力：1950t/h 过热器出口压力：25.5MPa 过热器出口温度：569℃ 再热器出口压力：4.54MPa 再热器出口温度：569℃ 给水温度：280.4℃ 锅炉效率(LHV):93.84 汽轮机 形式：超临界参数、一次中间再热、单轴、三缸四排汽、8级回热抽汽凝汽式汽轮机 额定功率： 660MW 额定进汽量： 1900t／h 主汽阀额定进汽压力： 24．2MPa(a) 主汽阀进汽温度： 566℃ 再热蒸汽额定进汽压力： 4.525MPa(a) 再热蒸汽进汽温度： 566℃ 再热蒸汽额定流量： 1525.5t／h 循环冷却水温度： 143.1℃ 排汽压力： 0．00747MPa(a) 排汽量： 1038.82t／h 机组净热耗：7942kJ／kW．h 发电机 型式：水-氢-氢冷却、静态励磁发电机 额定功率： 600MW 额定容量： 667MVA 电压： 20kV 频率： 50Hz 功率因素： 0.9 转速： 3000r／min 励磁方式： 旋转无刷励磁定转速： 3000r／min 汽水管道 设计要则 一 使用范围 适用于大型热电站内，参数为 22.06MPa,,500℃以上的汽水管道设计 设计要求 二 大型电站汽水管道设计应以热力系统和主厂房布臵为依据，做到选材正确，布臵合理，补偿良好，流阻较小，造价低廉，支吊合理，安装维护方便，扩建灵活， 整齐美观，并应避免水击，共振和噪声。管道设计应符合国家和部颁有关标准，规范。 三 设计参数 1 设计压力 设计压力是指管道运行中介质的最大工作压力。对充水管道，应考虑压力损失和水静压力的影响，但当...
