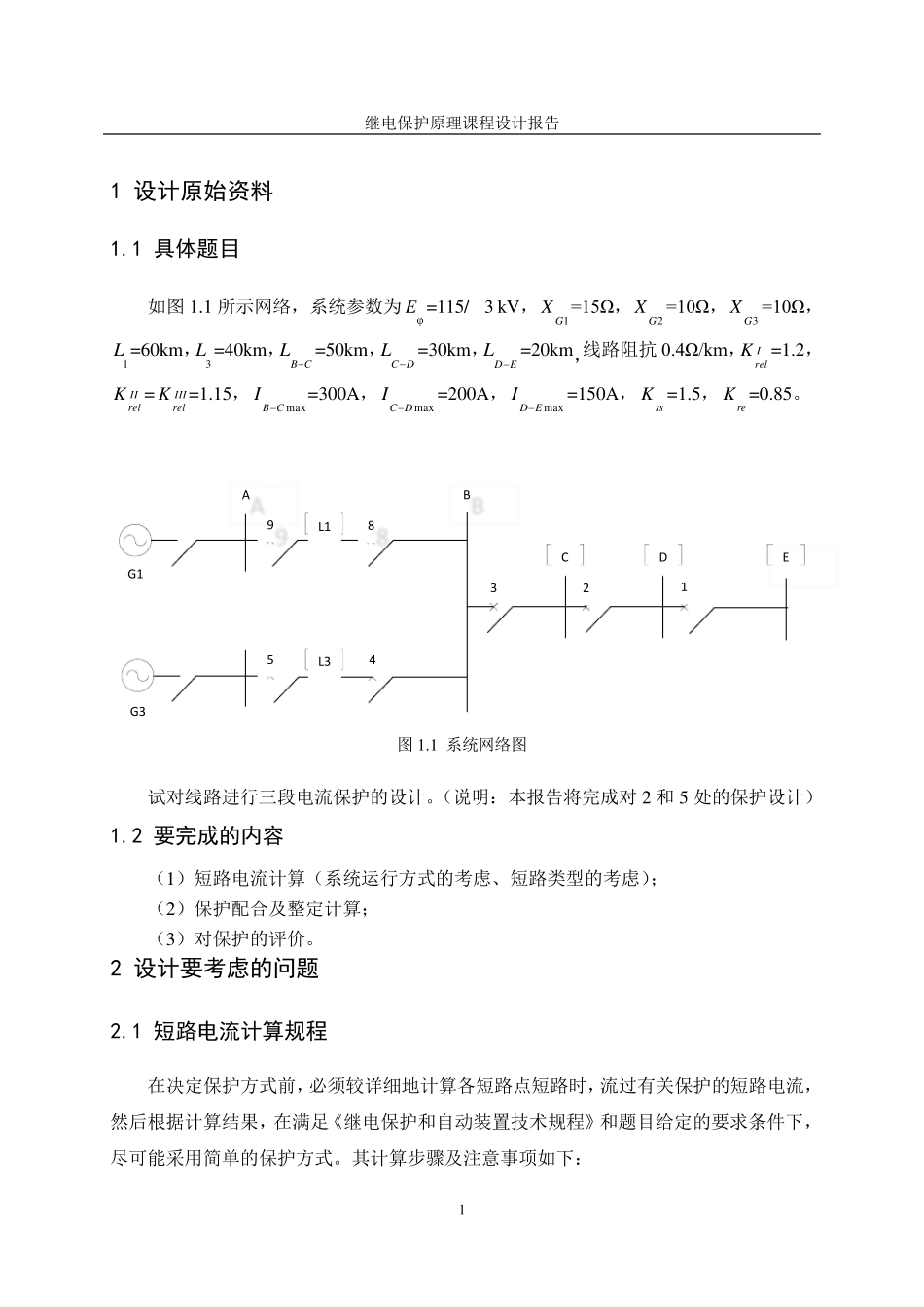

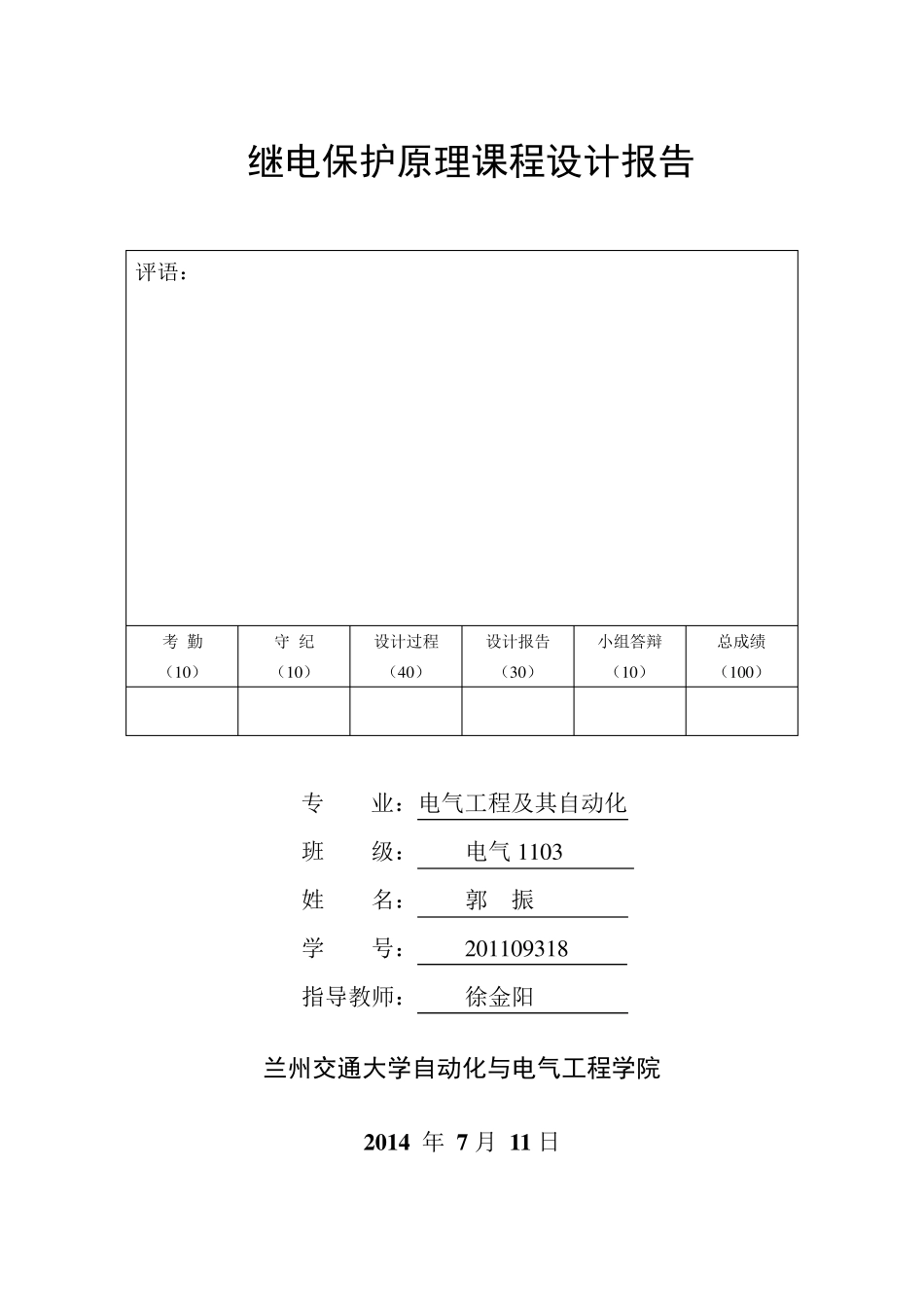

继电保护原理课程设计报告 评语： 考 勤 （1 0 ） 守 纪 （1 0 ） 设计过程 （4 0 ） 设计报告 （3 0 ） 小组答辩 （1 0 ） 总成绩 （1 0 0 ） 专 业：电气工程及其自动化 班 级： 电气 1 1 0 3 姓 名： 郭 振 学 号： 2 0 1 1 0 9 3 1 8 指导教师： 徐金阳 兰州交通大学自动化与电气工程学院 2 0 1 4 年 7 月 1 1 日 继电保护原理课程设计报告 1 1 设计原始资料 1.1 具体题目 如图1.1 所示网络，系统参数为E =115/3 kV，1GX=15Ω，2GX=10Ω，3GX=10Ω， 1L =60km，3L =40km，CBL =50km，DCL =30km，EDL =20km，线路阻抗0.4Ω/km，IrelK=1.2，IIrelK=IIIrelK=1.15，maxCBI=300A，maxDCI=200A，maxEDI=150A，ssK =1.5，reK =0.85。 G1G3AL1L39584BCDE321 图1.1 系统网络图 试对线路进行三段电流保护的设计。（说明：本报告将完成对2 和5 处的保护设计） 1.2 要完成的内容 （1）短路电流计算（系统运行方式的考虑、短路类型的考虑）； （2）保护配合及整定计算； （3）对保护的评价。 2 设计要考虑的问题 2.1 短路电流计算规程 在决定保护方式前，必须较详细地计算各短路点短路时，流过有关保护的短路电流， 然后根据计算结果，在满足《继电保护和自动装置技术规程》和题目给定的要求条件下，尽可能采用简单的保护方式。其计算步骤及注意事项如下： 继 电 保 护 原 理 课 程 设 计 报 告 2 （ 1） 系 统 运 行 方 式 的 考 虑 需 考 虑 发 电 容 量 的 最 大 和 最 小 运 行 方 式 。 （ 2） 短 路 类 型 的 考 虑 相 间 短 路 保 护 的 整 定 计 算 应 取 系 统 最 大 运 行 方 式 下 三 相 短 路 电 流 ，以 作 动 作 电 流 整定 之 用 ； 而 在 系 统 最 小 运 行 方 式 下 计 算 两 相 短 路 电 流 ， 以 作 计 算 灵 敏 度 之 用 。 2.2 保护方式的选取及整定计算 选 用 保 护 方 式 时 ， 可 先 选 择 主 保 护 ， 然 后 选 择 后 备 保 护 。 通 过 整 定 计 算 ， 检 验 能 否满 足 灵 敏 性 和 速 动 性 的 要 求 。 当 灵 敏 度 不 能 满 足 要 求 时 ， 在 满 足 速 动 性 的 前 下 ， 可 考 虑 利 用 保...
