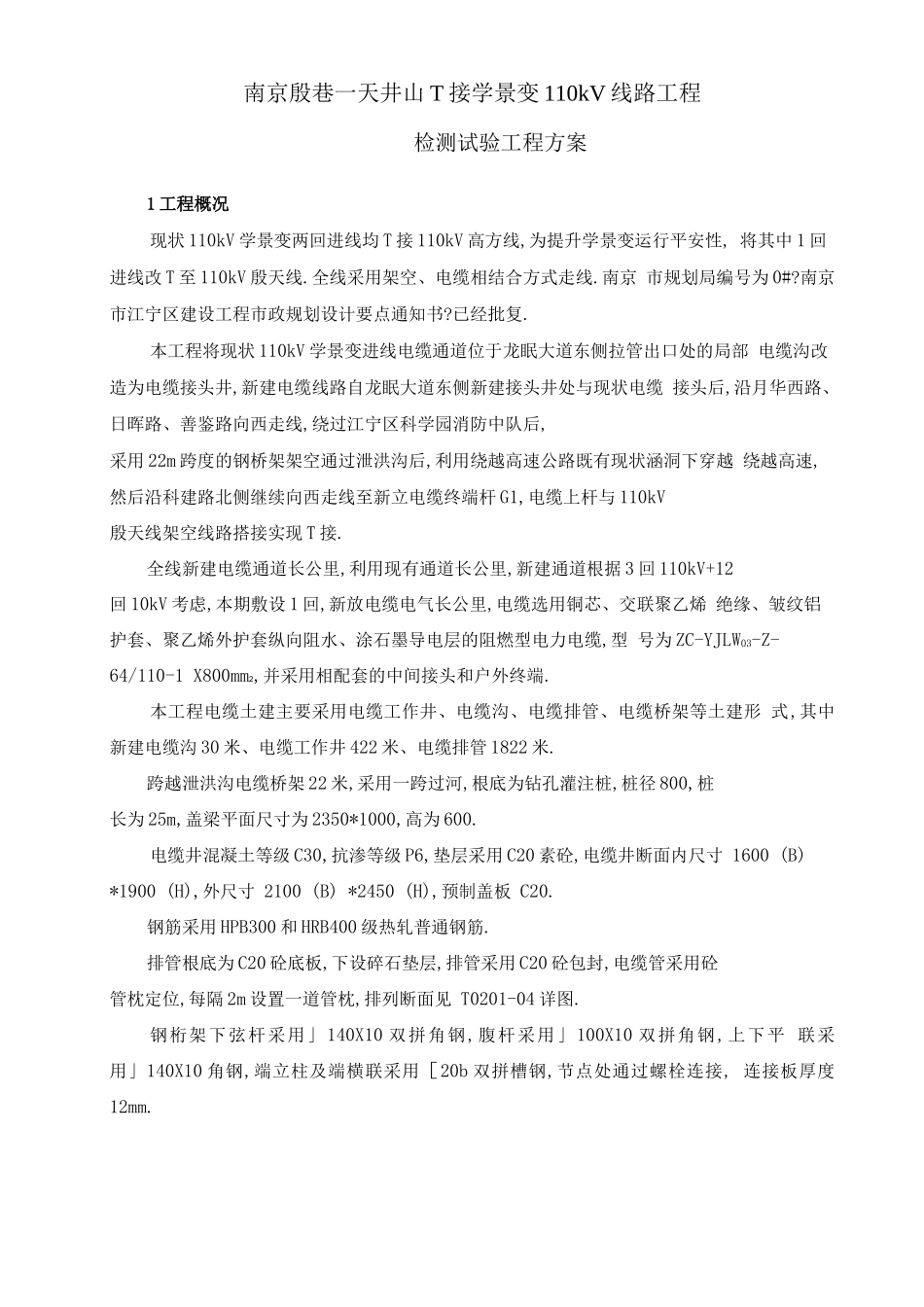

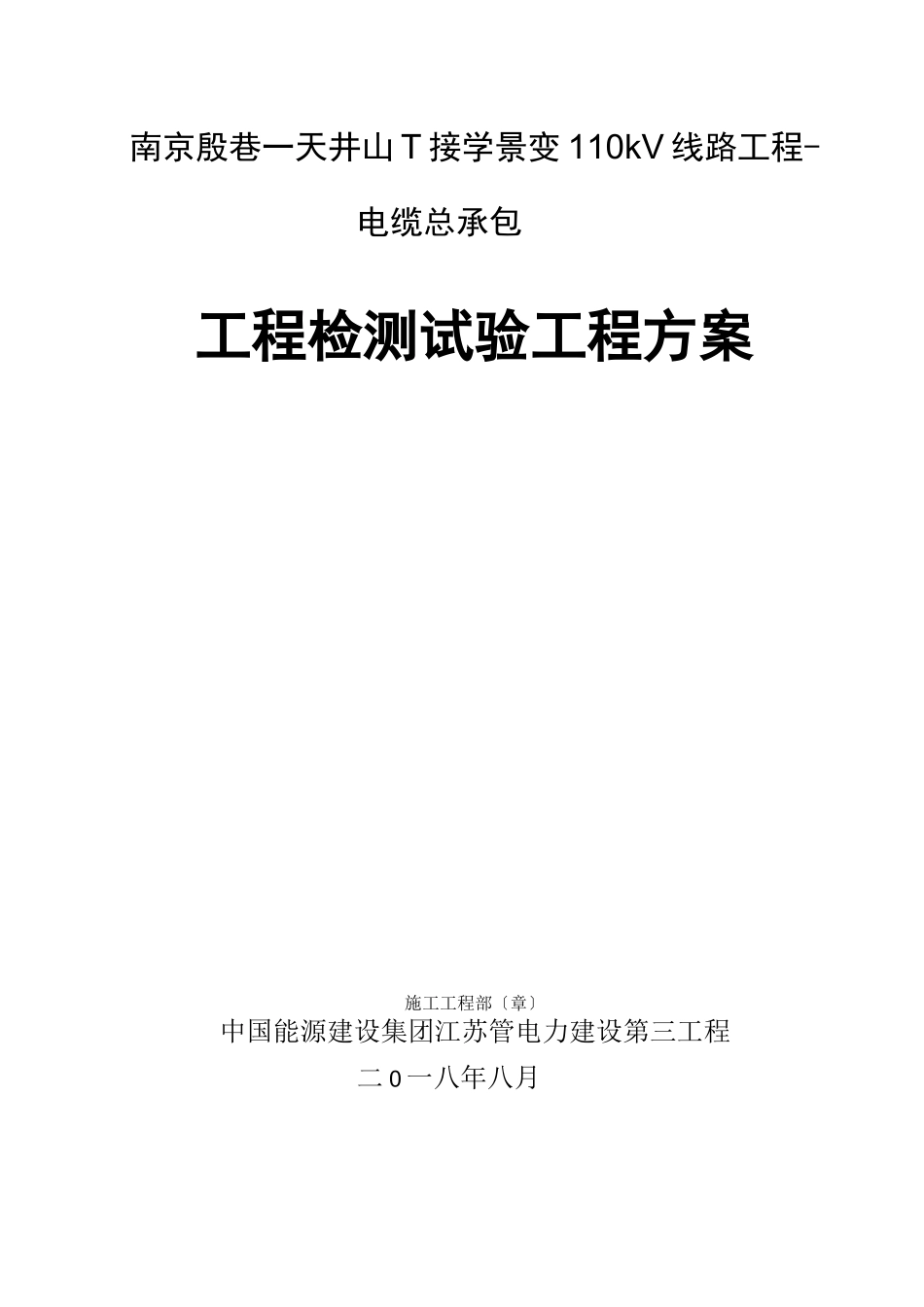

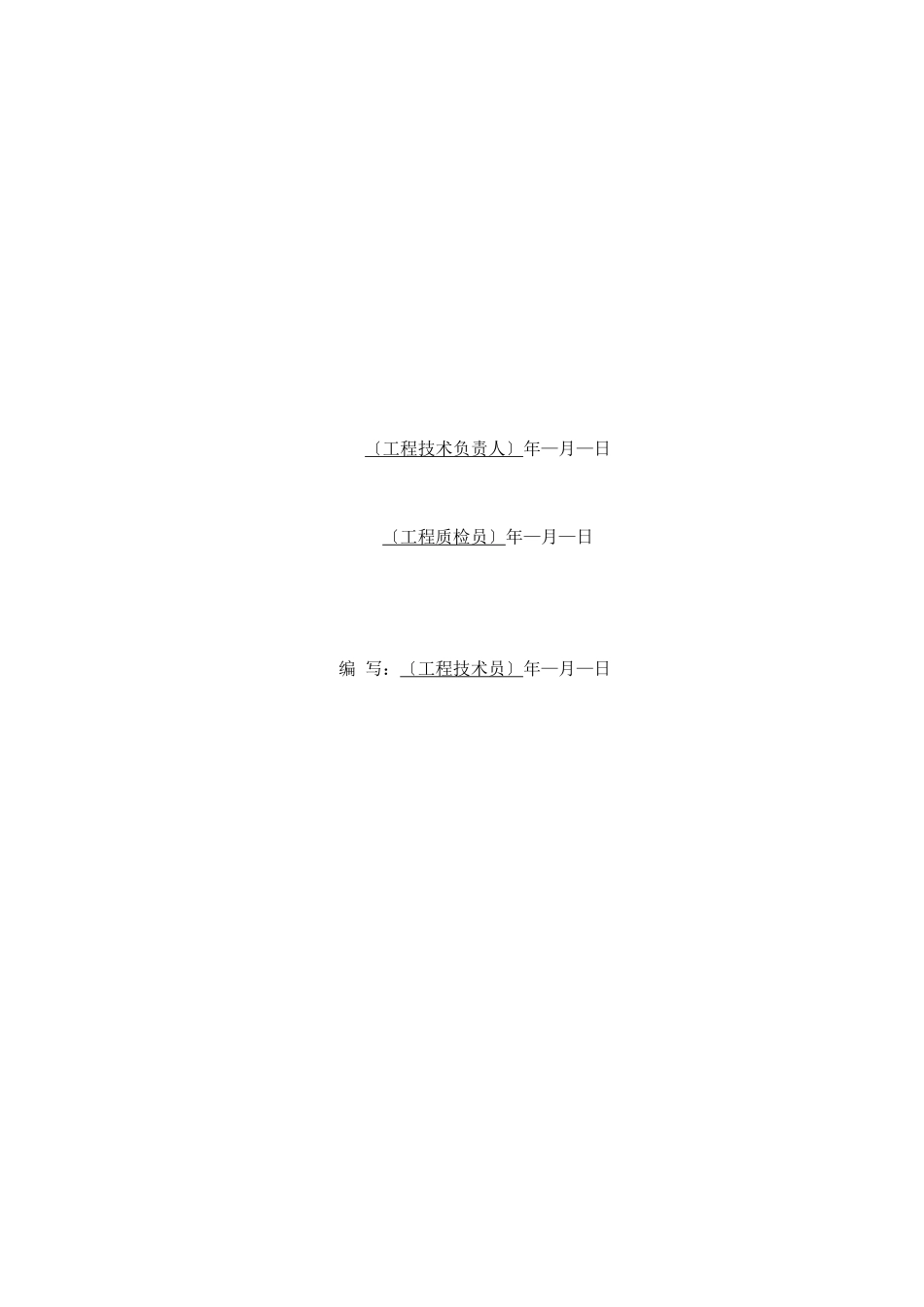

南京殷巷一天井山 T 接学景变 110kV 线路工程-电缆总承包工程检测试验工程方案施工工程部〔章〕中国能源建设集团江苏管电力建设第三工程二 0 一八年八月 〔工程技术负责人〕年—月—日 〔工程质检员〕年—月—日编 写：〔工程技术员〕年—月—日南京殷巷一天井山 T 接学景变 110kV 线路工程检测试验工程方案1 工程概况现状 110kV 学景变两回进线均 T 接 110kV 高方线,为提升学景变运行平安性, 将其中 1 回进线改 T 至 110kV 殷天线.全线采用架空、电缆相结合方式走线.南京 市规划局编号为 0#?南京市江宁区建设工程市政规划设计要点通知书?已经批复.本工程将现状 110kV 学景变进线电缆通道位于龙眠大道东侧拉管出口处的局部 电缆沟改造为电缆接头井,新建电缆线路自龙眠大道东侧新建接头井处与现状电缆 接头后,沿月华西路、日晖路、善鉴路向西走线,绕过江宁区科学园消防中队后,采用 22m 跨度的钢桥架架空通过泄洪沟后,利用绕越高速公路既有现状涵洞下穿越 绕越高速,然后沿科建路北侧继续向西走线至新立电缆终端杆 G1,电缆上杆与 110kV殷天线架空线路搭接实现 T 接.全线新建电缆通道长公里,利用现有通道长公里,新建通道根据 3 回 110kV+12回 10kV 考虑,本期敷设 1 回,新放电缆电气长公里,电缆选用铜芯、交联聚乙烯 绝缘、皱纹铝护套、聚乙烯外护套纵向阻水、涂石墨导电层的阻燃型电力电缆,型 号为 ZC-YJLW03-Z-64/110-1 X800mm2,并采用相配套的中间接头和户外终端.本工程电缆土建主要采用电缆工作井、电缆沟、电缆排管、电缆桥架等土建形 式,其中新建电缆沟 30 米、电缆工作井 422 米、电缆排管 1822 米.跨越泄洪沟电缆桥架 22 米,采用一跨过河,根底为钻孔灌注桩,桩径 800,桩长为 25m,盖梁平面尺寸为 2350*1000,高为 600.电缆井混凝土等级 C30,抗渗等级 P6,垫层采用 C20 素砼,电缆井断面内尺寸 1600 (B) *1900 (H),外尺寸 2100 (B) *2450 (H),预制盖板 C20.钢筋采用 HPB300 和 HRB400 级热轧普通钢筋.排管根底为 C20 砼底板,下设碎石垫层,排管采用 C20 砼包封,电缆管采用砼管枕定位,每隔 2m 设置一道管枕,排列断面见 T0201-04 详图.钢桁架下弦杆采用」140X10 双拼角钢,腹杆采用」100X10 双拼角钢,上下平 联采用」140X10 角钢,端立柱及端横联采用［20b 双拼槽钢,节点处通过螺栓连接, 连接板厚度12mm.工程法人：国网江苏省电力建设治理单位：国网江苏...
