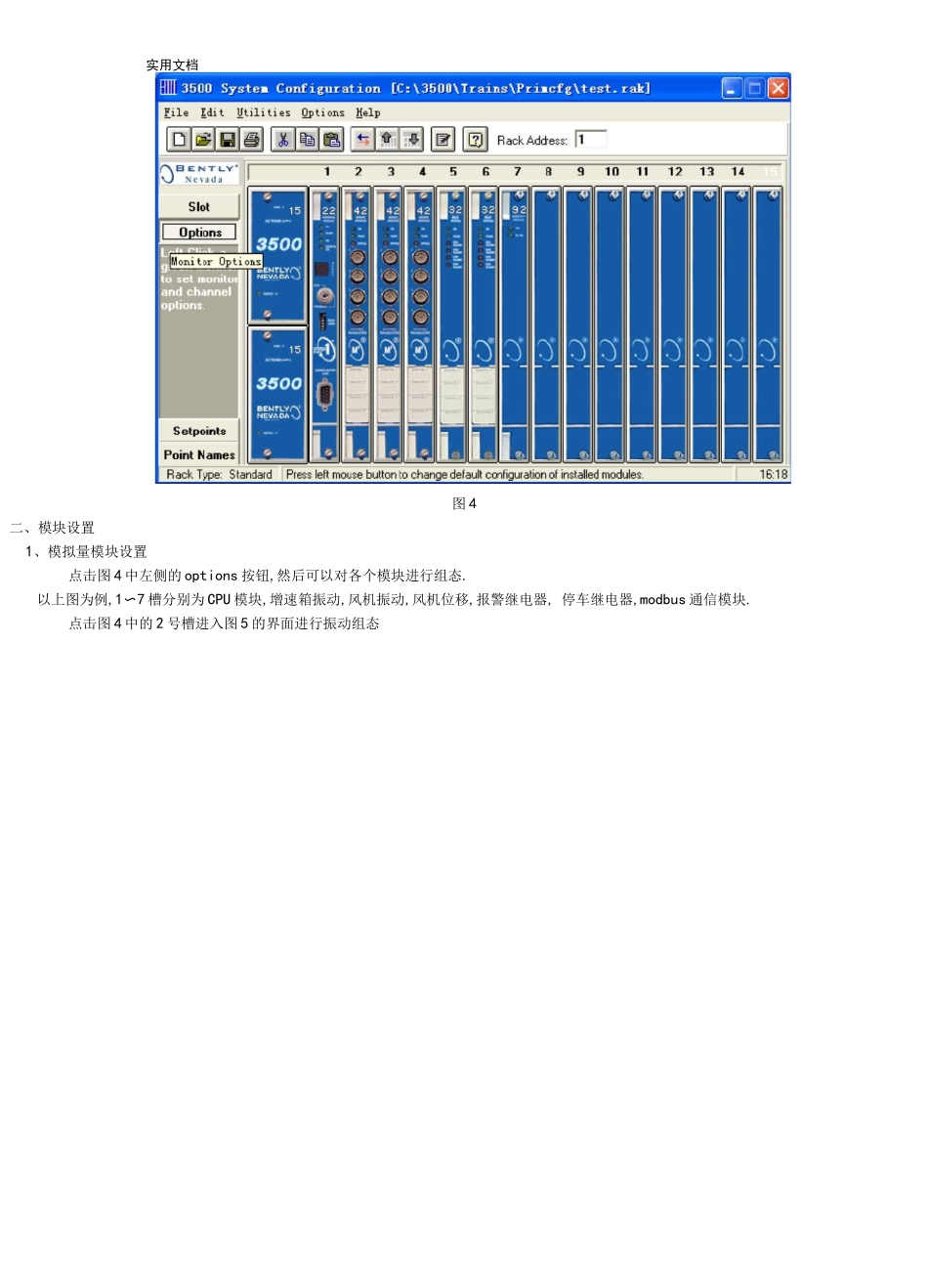

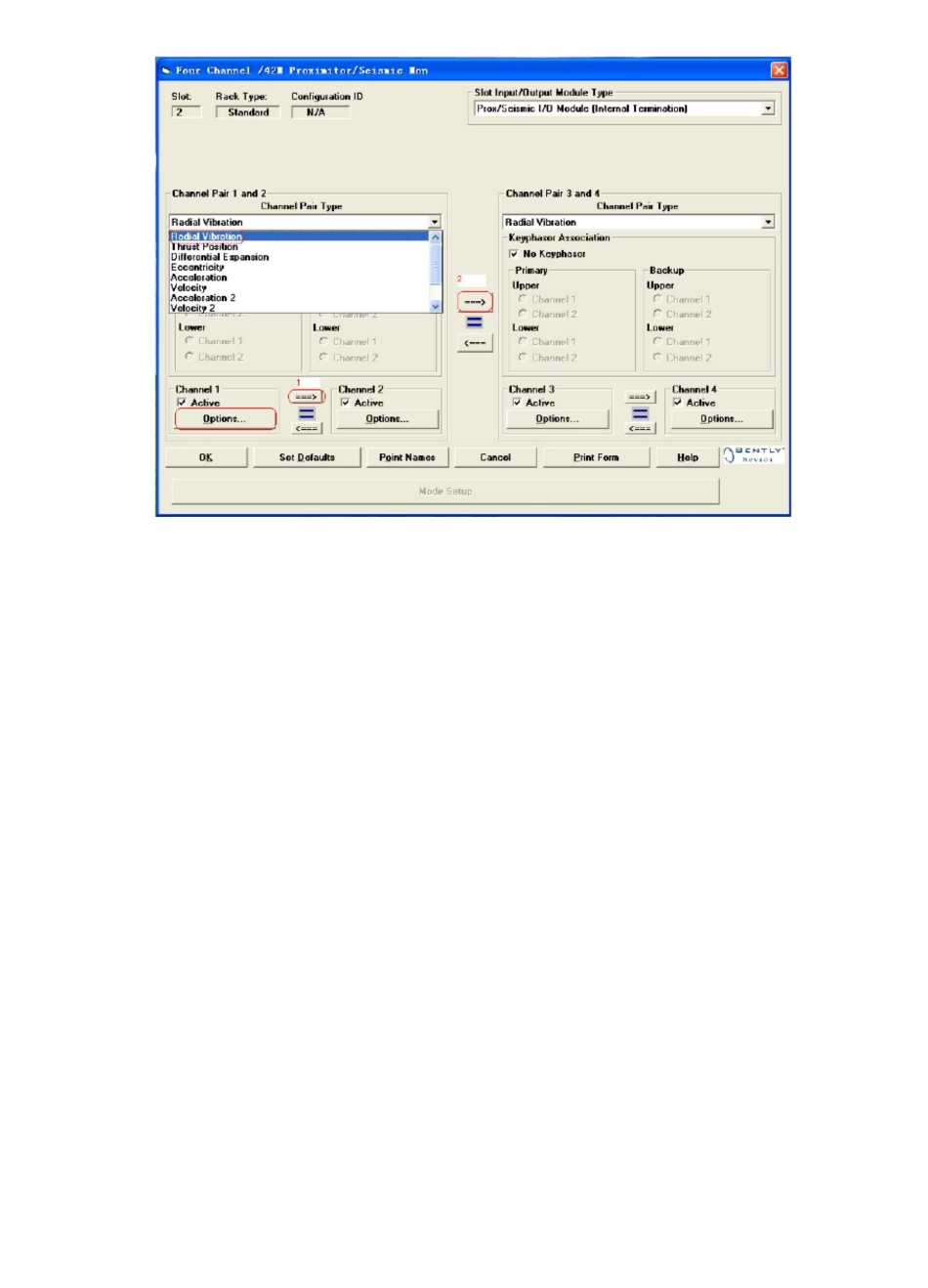

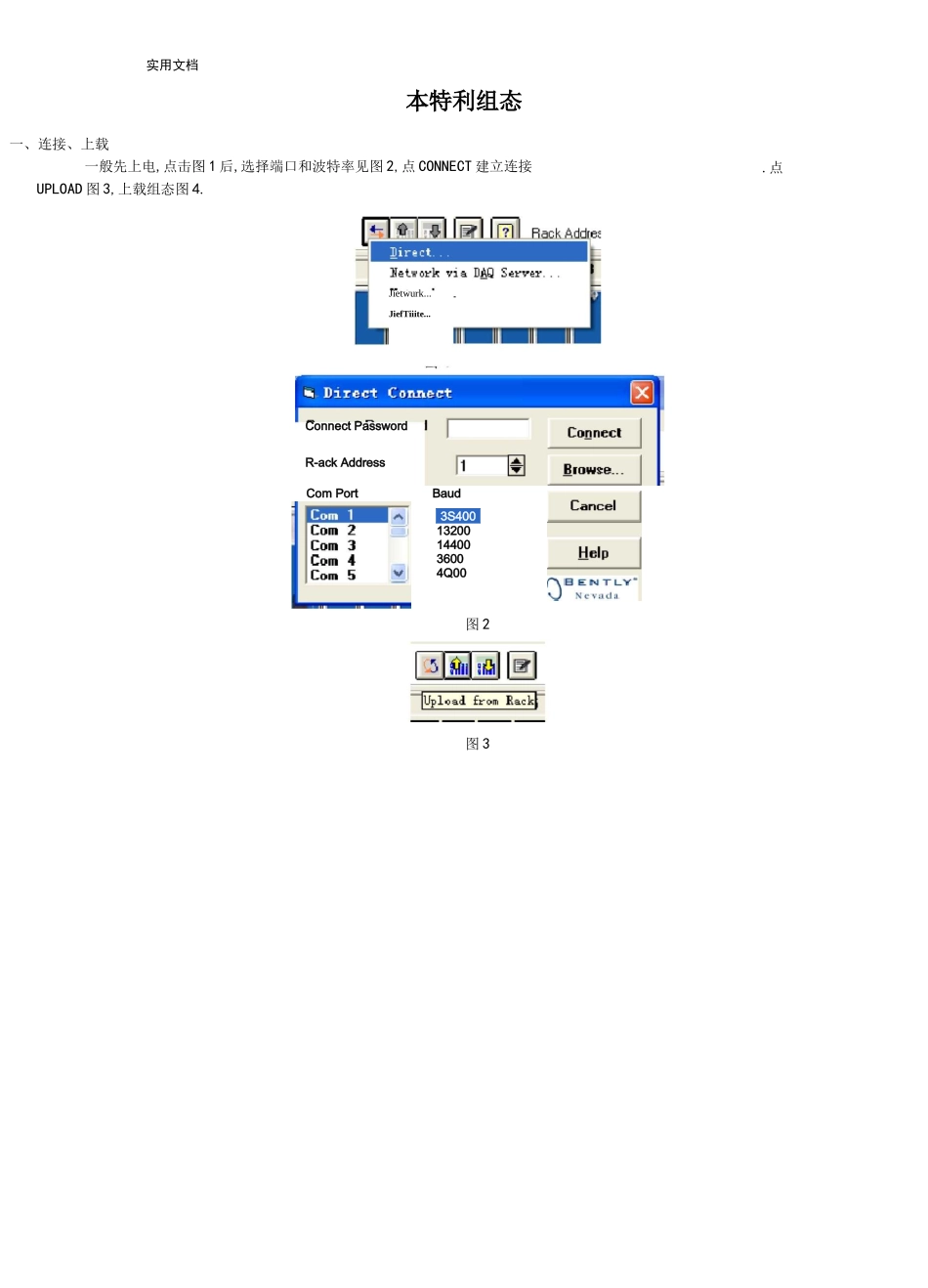

本特利组态一、连接、上载一般先上电,点击图 1 后,选择端口和波特率见图 2,点 CONNECT 建立连接UPLOAD 图 3,上载组态图 4..点实用文档图 2图 3Com PortBaud3S400JiefTiiite...R-ack AddressConnect PasswordJietwurk...13200144003600 4Q00实用文档图 4二、模块设置1、模拟量模块设置点击图 4 中左侧的 options 按钮,然后可以对各个模块进行组态.以上图为例,1〜7 槽分别为 CPU 模块,增速箱振动,风机振动,风机位移,报警继电器, 停车继电器,modbus 通信模块.点击图 4 中的 2 号槽进入图 5 的界面进行振动组态实用文档图 5如图 5 中,选择通道信号类型,每两个通道为一•组同类型信号,Radial Vibration 为 振动,如果信号为位移那么选择Thrust Position.不测建相,将 No Keyphasor 打钩.用到那 个通道将该通道 Active 打钩.设定量程,选择探头类型点击要设定的通道的 Options 按钮. 现在以图 5 道 1 为例,进入图 6 选择探头类型图 6再点击图 6 中的 Variables + Aldims ।进入图 7 选择要设定的参数量程,并且可以设置报 警和停机的延迟时间.设置好点 ok 保存,如果该模块四个通道信号类型,探头型号以及量 程都相同,可以点击图 5 中的 1 和 2 按钮依次将设置好的 1 通道属性复制到 Channel 2、 Channel 3、Channel 4 中.位移的设置类似.实用文档图72、继电器模块设置点击图 4 中的槽 5 进入图 8 的界面图 8实用文档图 8 的逻辑是该继电器模块的第一路通道是第一个模拟量模块前两个通道报警信号有 任何一个出现,该继电器输出.依次可以根据实际情况设置其他通道输出逻辑.三、报警、停机值设定点击主菜单中的 SelpoinU如下列图图9要设置振动或位移的报警、停机值,可在图 9 的界面中点击相应的模块图10Copy To Channelsi i 图 12四、3500/92 的组态点击 92 进入通讯模块组态画面图 13 〔组态波特率等参数〕,电击 Configue 按钮进 入CongigurableRegisters 窗口图 14,将具体振动或位移的通道 DRIECT 拖到右面的窗 口.需要设置的工程打钩.如果相同类型的信号报警上下限一样,可以点击其中的 进入图 12界面复制到需要的通道.Copy--实用文档图 11振动的设置如图 10,位移的设置如图 11.其中可根据实际要求设置报警、停机值的上下限,^ ^Copy to ALL channel siCopyCopv FromChannel 1实用文档图 13图 1486^1 丫作为从站只是发送数据,所以设置很简单,主要需要设置波特率、起始/停止位、实用文档效验位.这里设置波特率为 9600Bit/s, 一位停止位,无效验.然后点击 Configue 按钮进 入Congigurable Registers 窗口,选好要传送的数据,并且定义成实型〔注：如要读取 BENTLY 的 46001存放器地址,那么把 6001 转换为十六进制数作为 Siemens 发送 DB 块的存放器地址 即可〕.OK,存盘下载.
