电力电缆敷设规范国标50217VIP免费

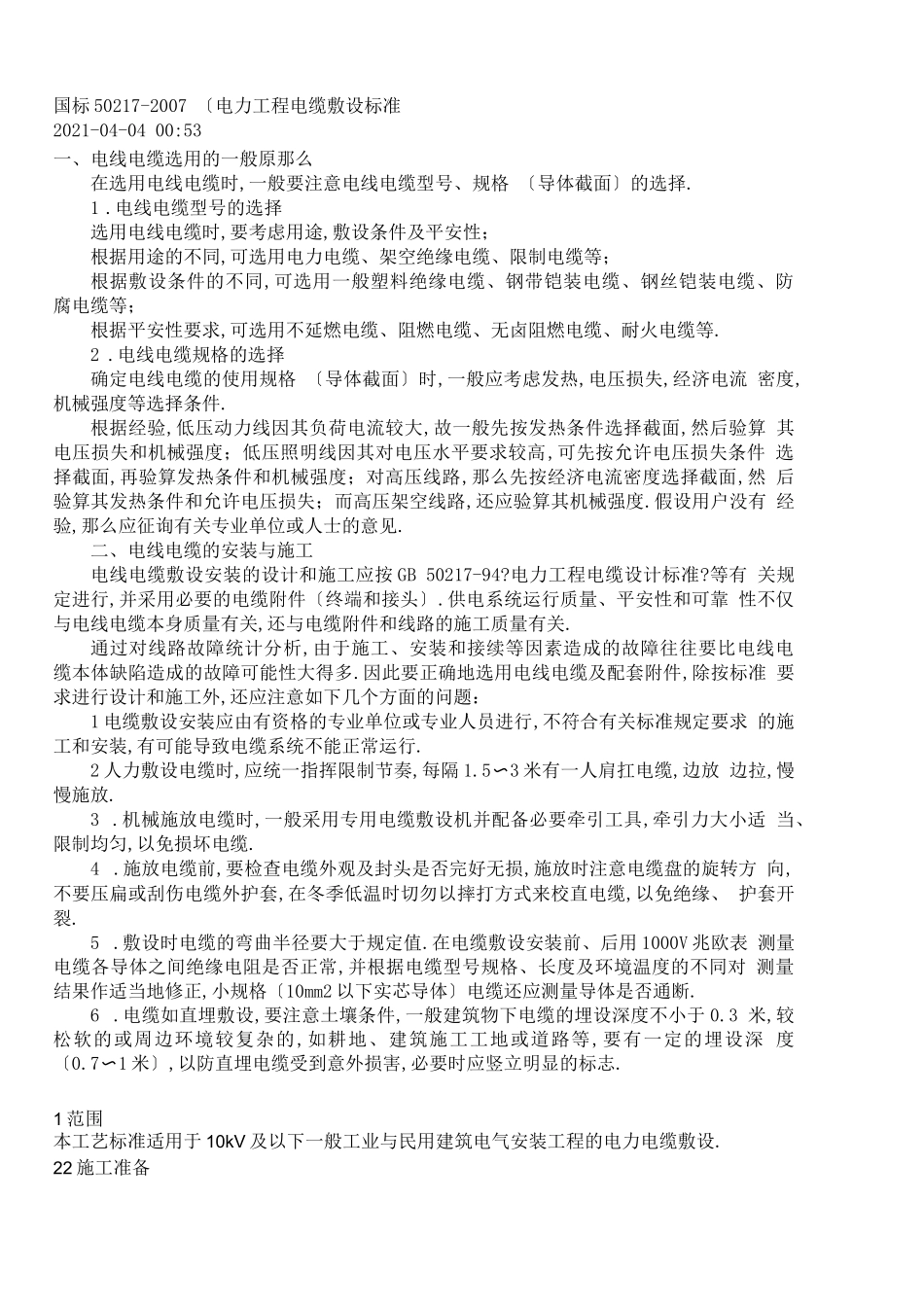

电力电缆敷设规范国标50217_第1页
1/8

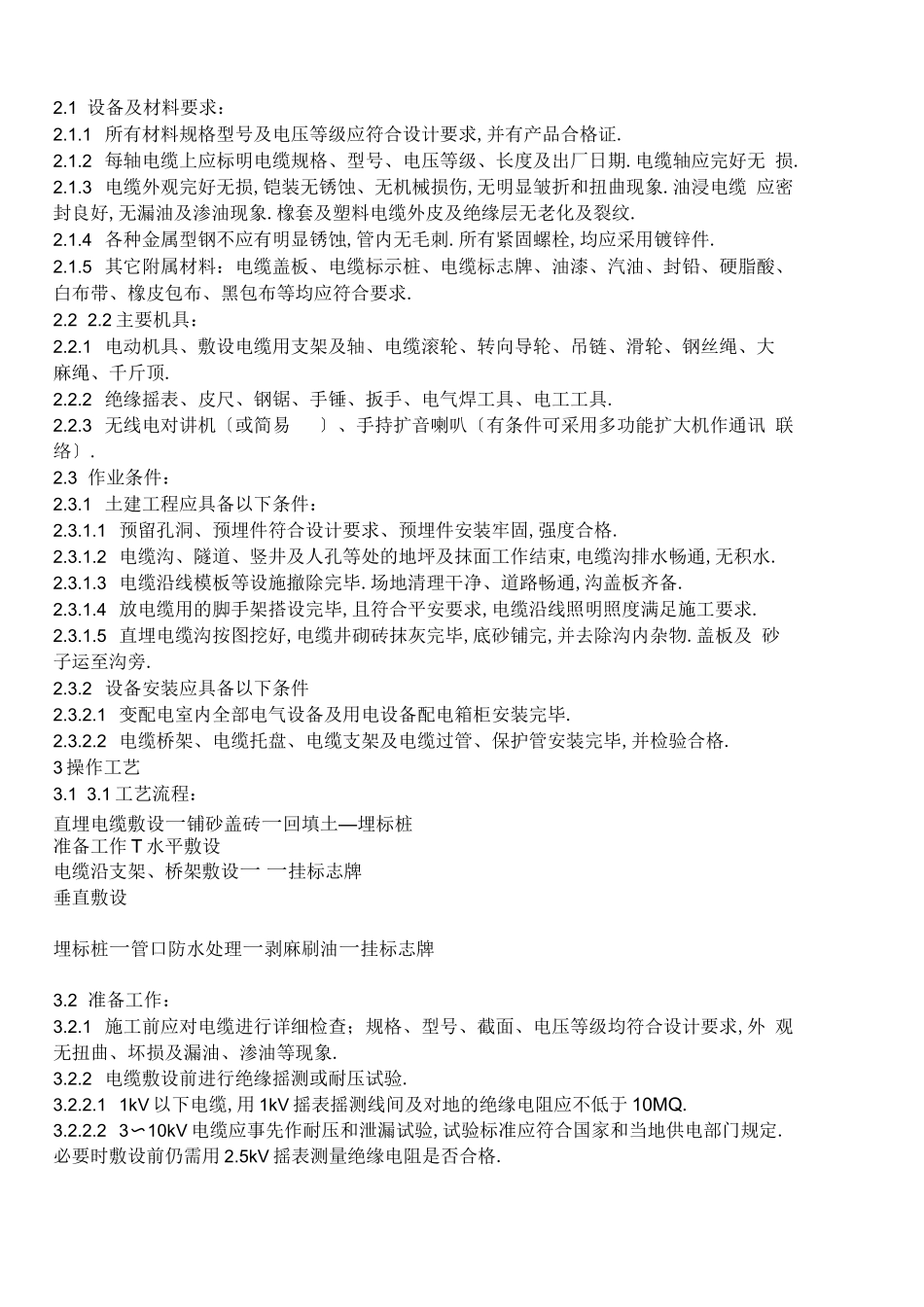

电力电缆敷设规范国标50217_第2页
2/8

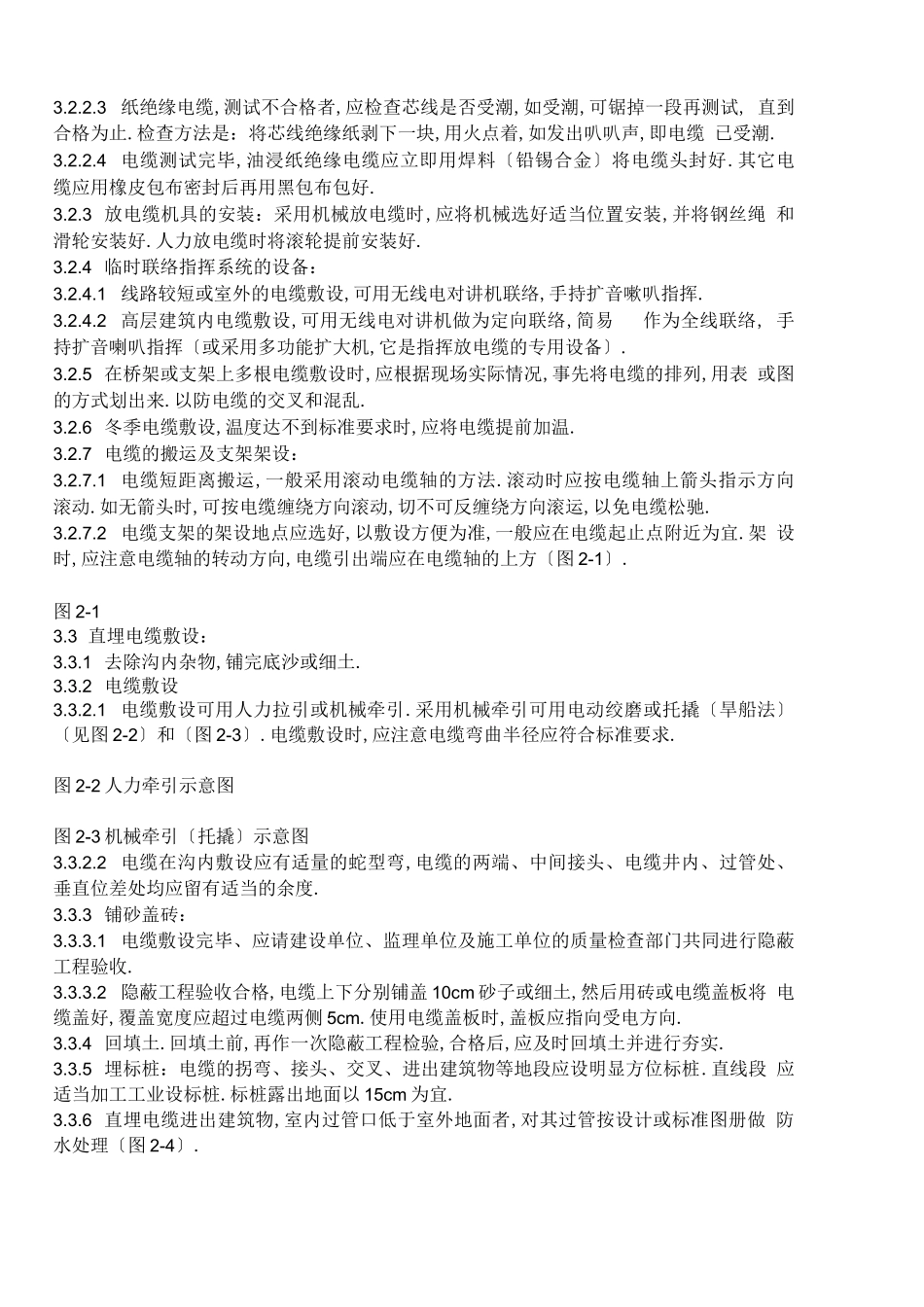

电力电缆敷设规范国标50217_第3页
3/8
国标 50217-2007 〔电力工程电缆敷设标准2021-04-04 00:53一、电线电缆选用的一般原那么在选用电线电缆时,一般要注意电线电缆型号、规格 〔导体截面〕的选择.1 .电线电缆型号的选择选用电线电缆时,要考虑用途,敷设条件及平安性;根据用途的不同,可选用电力电缆、架空绝缘电缆、限制电缆等;根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防 腐电缆等;根据平安性要求,可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等.2 .电线电缆规格的选择确定电线电缆的使用规格 〔导体截面〕时,一般应考虑发热,电压损失,经济电流 密度,机械强度等选择条件.根据经验,低压动力线因其负荷电流较大,故一般先按发热条件选择截面,然后验算 其电压损失和机械强度;低压照明线因其对电压水平要求较高,可先按允许电压损失条件 选择截面,再验算发热条件和机械强度;对高压线路,那么先按经济电流密度选择截面,然 后验算其发热条件和允许电压损失;而高压架空线路,还应验算其机械强度.假设用户没有 经验,那么应征询有关专业单位或人士的意见.二、电线电缆的安装与施工电线电缆敷设安装的设计和施工应按 GB 50217-94?电力工程电缆设计标准?等有 关规定进行,并采用必要的电缆附件〔终端和接头〕.供电系统运行质量、平安性和可靠 性不仅与电线电缆本身质量有关,还与电缆附件和线路的施工质量有关.通过对线路故障统计分析,由于施工、安装和接续等因素造成的故障往往要比电线电 缆本体缺陷造成的故障可能性大得多.因此要正确地选用电线电缆及配套附件,除按标准 要求进行设计和施工外,还应注意如下几个方面的问题:1 电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关标准规定要求 的施工和安装,有可能导致电缆系统不能正常运行.2 人力敷设电缆时,应统一指挥限制节奏,每隔 1.5〜3 米有一人肩扛电缆,边放 边拉,慢慢施放.3 .机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适 当、限制均匀,以免损坏电缆.4 .施放电缆前,要检查电缆外观及封头是否完好无损,施放时注意电缆盘的旋转方 向,不要压扁或刮伤电缆外护套,在冬季低温时切勿以摔打方式来校直电缆,以免绝缘、 护套开裂.5 .敷设时电缆的弯曲半径要大于规定值.在电缆敷设安装前、后用 1000V 兆欧表 测量电缆各导体之间绝缘电阻是否正常,并根据电缆型号规格、长度及环境温度的不同对 测量结果作适当地修正,小规格〔10mm2 以...
