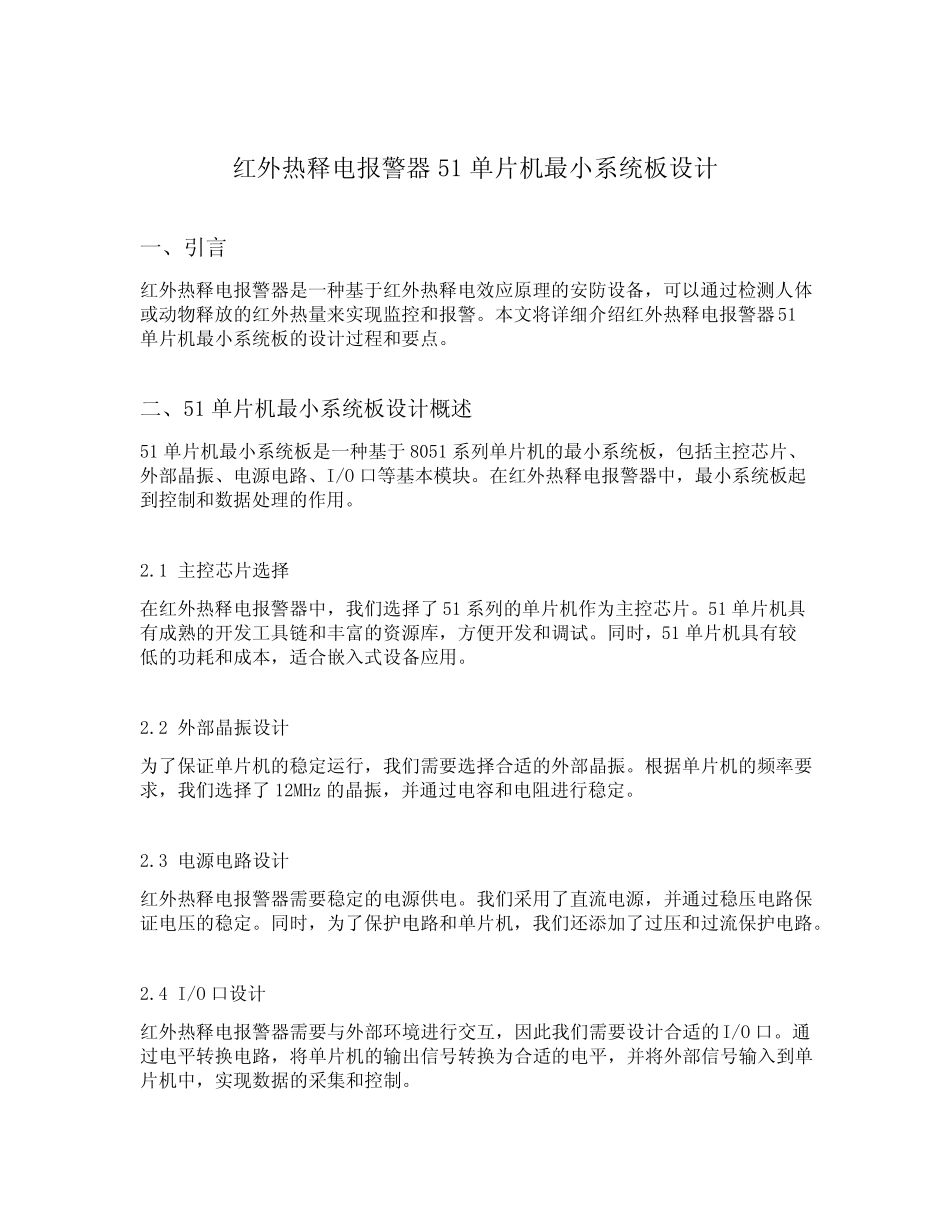

红 外 热 释 电 报 警 器 51 单 片 机 最 小 系 统 板 设 计 一 、 引 言 红 外 热 释 电 报 警 器 是 一 种 基 于 红 外 热 释 电 效 应 原 理 的 安 防 设 备 ， 可 以 通 过 检 测 人 体或 动 物 释 放 的 红 外 热 量 来 实 现 监 控 和 报 警 。 本 文 将 详 细 介 绍 红 外 热 释 电 报 警 器 51单 片 机 最 小 系 统 板 的 设 计 过 程 和 要 点 。 二 、 51 单 片 机 最 小 系 统 板 设 计 概 述 51 单 片 机 最 小 系 统 板 是 一 种 基 于 8051 系 列 单 片 机 的 最 小 系 统 板 ， 包 括 主 控 芯 片 、外 部 晶 振 、 电 源 电 路 、 I/O 口 等 基 本 模 块 。 在 红 外 热 释 电 报 警 器 中 ， 最 小 系 统 板 起到 控 制 和 数 据 处 理 的 作 用 。 2.1 主 控 芯 片 选 择 在 红 外 热 释 电 报 警 器 中 ， 我 们 选 择 了 51 系 列 的 单 片 机 作 为 主 控 芯 片 。 51 单 片 机 具有 成 熟 的 开 发 工 具 链 和 丰 富 的 资 源 库 ， 方 便 开 发 和 调 试 。 同 时 ， 51 单 片 机 具 有 较低 的 功 耗 和 成 本 ， 适 合 嵌 入 式 设 备 应 用 。 2.2 外 部 晶 振 设 计 为 了 保 证 单 片 机 的 稳 定运行， 我 们 需要 选 择 合 适 的 外 部 晶 振 。 根据 单 片 机 的 频率要求， 我 们 选 择 了 12MHz 的 晶 振 ， 并通 过 电 容和 电 阻进行稳 定。 2.3 电 源 电 路 设 计 红 外 热 释 电 报 警 器 需要 稳 定的 电 源 供电 。 我 们 采用 了 直流电 源 ， 并通 过 稳 压电 路 保证 电 压的 稳 定。 同 时 ， 为 了 保 护电 路 和 单 片 机 ， 我 们 还添加了 过 压和 过 流保 护电 路 。 2.4 I/O 口 设 计 红 外 热 释 电 报 警 器 需要 与外 部 环境进行交互， 因此我 们 需要 设 计 合 适 的 I/O 口 。 通过 电 平转换电 路 ， 将 单 片 机 的 输出 信 号 转换为 合 适 的 电 平， 并将 外 部 信 号 输入 到 单片...
