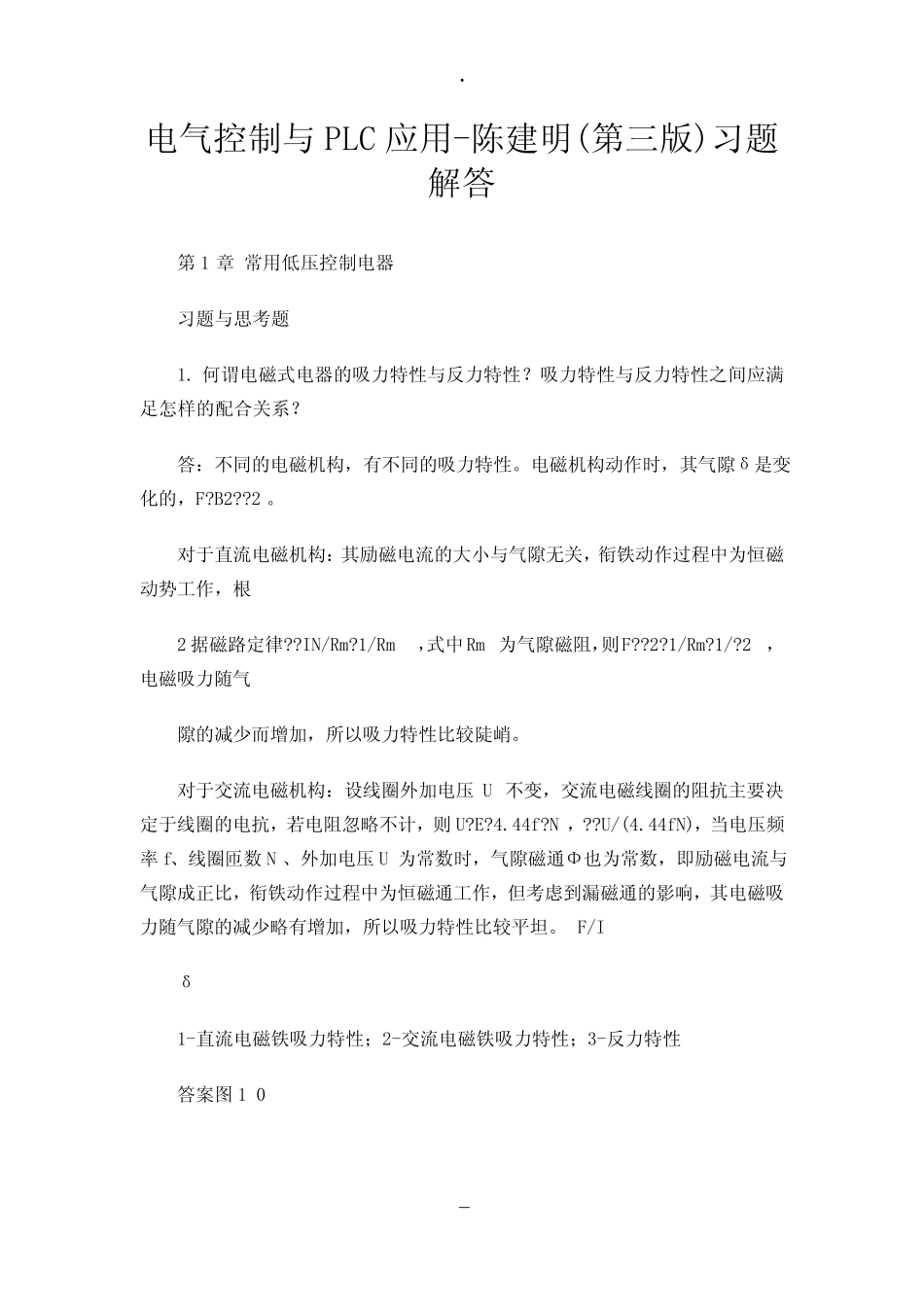

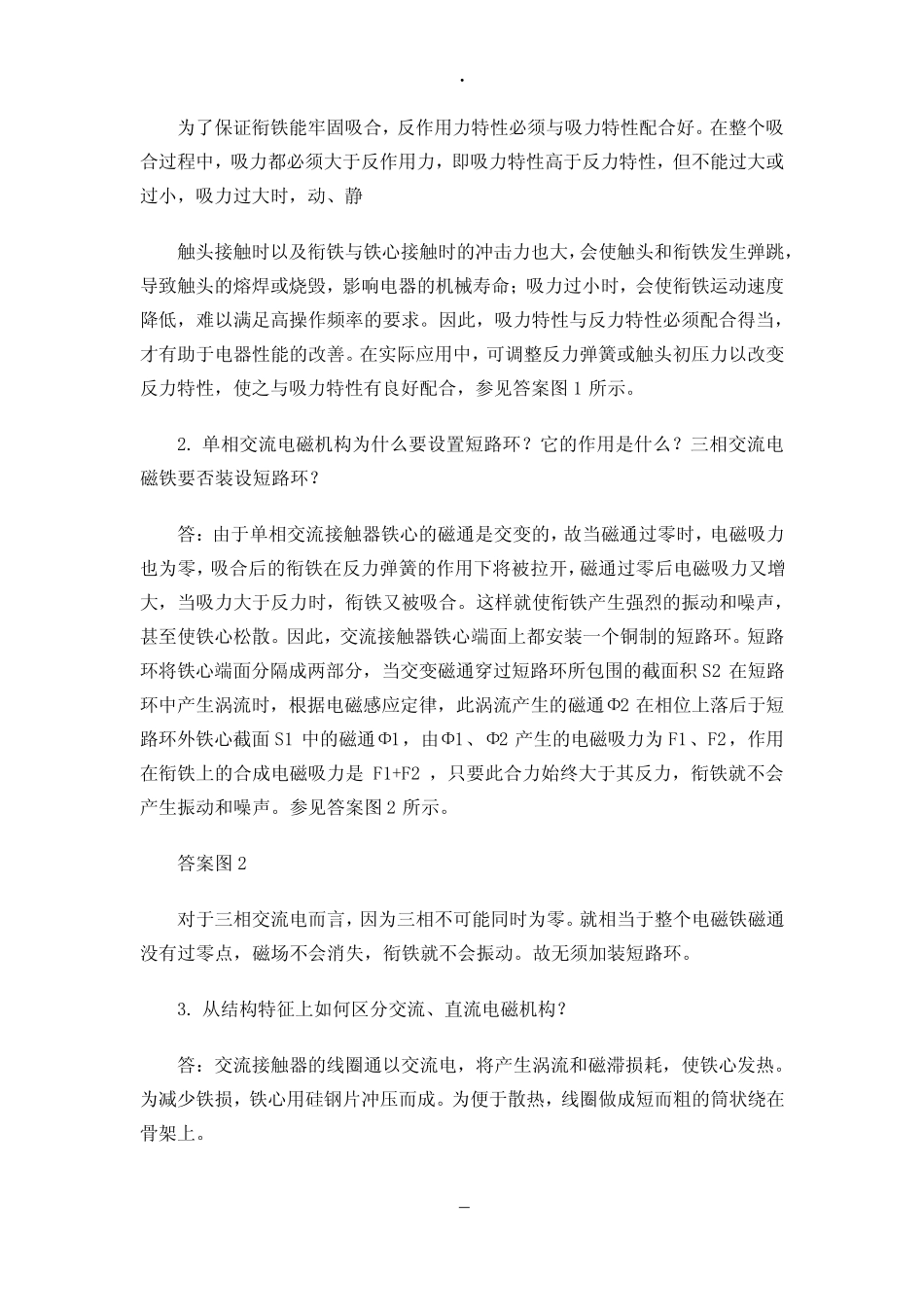

. - 电 气 控 制 与 PLC 应 用 -陈 建 明 (第 三 版 )习 题解 答 第 1 章 常 用 低 压 控 制 电 器 习 题 与 思 考 题 1. 何 谓 电 磁 式 电 器 的 吸 力 特 性 与 反 力 特 性 ？ 吸 力 特 性 与 反 力 特 性 之 间 应 满足 怎 样 的 配 合 关 系 ？ 答 ： 不 同 的 电 磁 机 构 ， 有 不 同 的 吸 力 特 性 。 电 磁 机 构 动 作 时 ， 其 气 隙 δ 是 变化 的 ， F?B2??2 。 对 于 直 流 电 磁 机 构 ： 其 励 磁 电 流 的 大 小 与 气 隙 无 关 ， 衔 铁 动 作 过 程 中 为 恒 磁动 势 工 作 ， 根 2 据 磁 路 定 律 ??IN/Rm?1/Rm，式 中 Rm 为 气 隙 磁 阻 ，则 F??2?1/Rm?1/?2 ，电 磁 吸 力 随 气 隙 的 减 少 而 增 加 ， 所 以 吸 力 特 性 比 较 陡 峭 。 对 于 交 流 电 磁 机 构 ： 设 线 圈 外 加 电 压U 不 变 ， 交 流 电 磁 线 圈 的 阻 抗 主 要 决定 于 线 圈 的 电 抗 ， 若 电 阻 忽 略 不 计 ， 则 U?E?4.44f?N ， ??U/(4.44fN)， 当 电 压 频率 f、 线 圈 匝 数 N 、 外 加 电 压 U 为 常 数 时 ， 气 隙 磁 通 Φ 也 为 常 数 ， 即 励 磁 电 流 与气 隙 成 正 比 ， 衔 铁 动 作 过 程 中 为 恒 磁 通 工 作 ， 但 考 虑 到 漏 磁 通 的 影 响， 其 电 磁 吸力 随 气 隙 的 减 少 略 有 增 加 ， 所 以 吸 力 特 性 比 较 平坦。 F/I δ 1-直 流 电 磁 铁 吸 力 特 性 ；2-交 流 电 磁 铁 吸 力 特 性 ；3-反 力 特 性 答 案图 1 0. - 为 了 保 证 衔 铁 能 牢 固 吸 合 ， 反 作 用 力 特 性 必 须 与 吸 力 特 性 配 合 好 。 在 整 个 吸合 过 程 中 ， 吸 力 都 必 须 大 于 反 作 用 力 ， 即 吸 力 特 性 高 于 反 力 特 性 ， 但 不 能 过 大 或过 小 ， 吸 力 过 大 时 ， 动 、 静 触 头 接 触 时 以 及 衔 铁 与 铁 心 接 触 时 的 冲 击 力 也 大 ，会 使 触 头 和 衔 铁 发 生 弹 跳 ，导 致 触 头 ...
