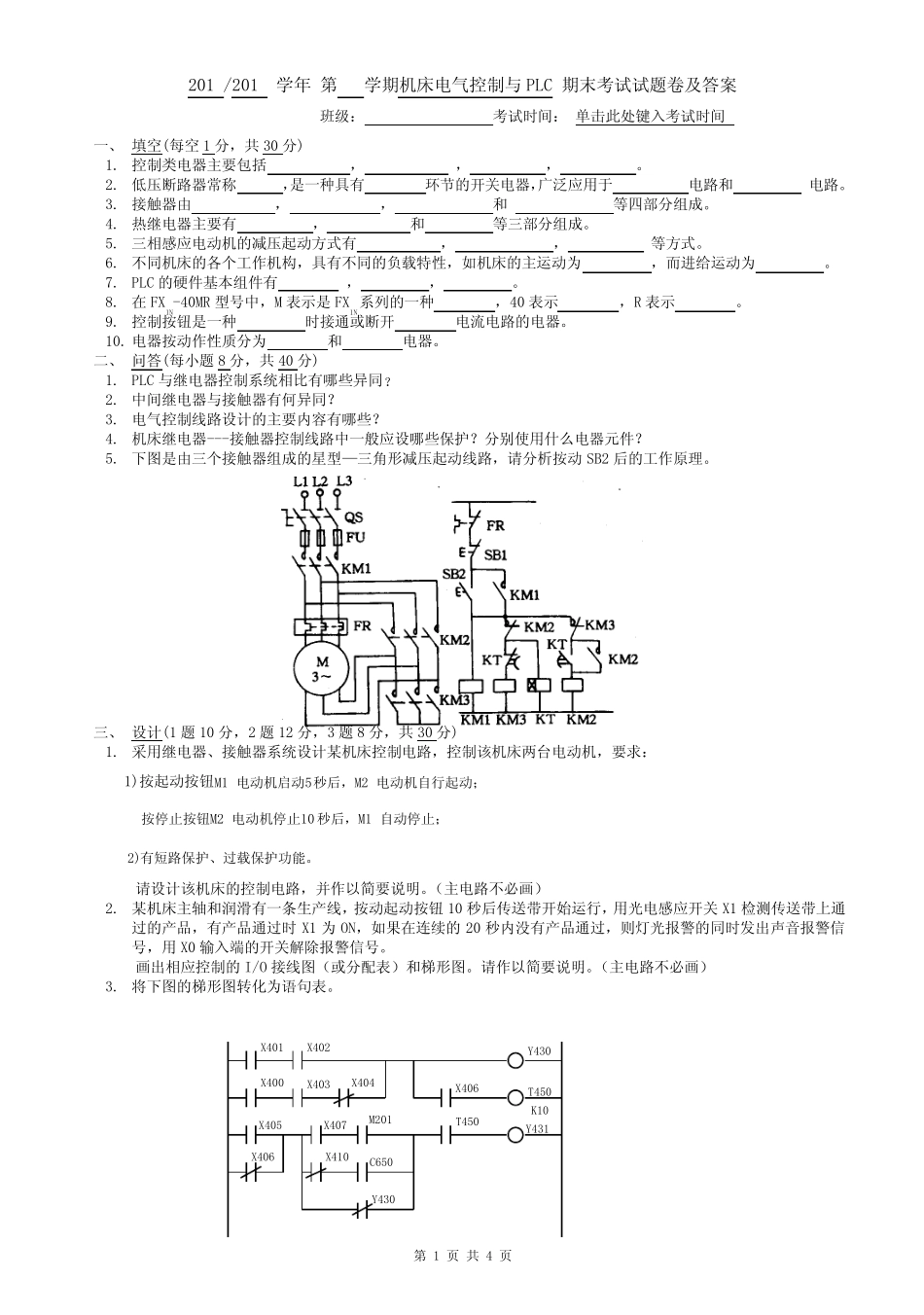

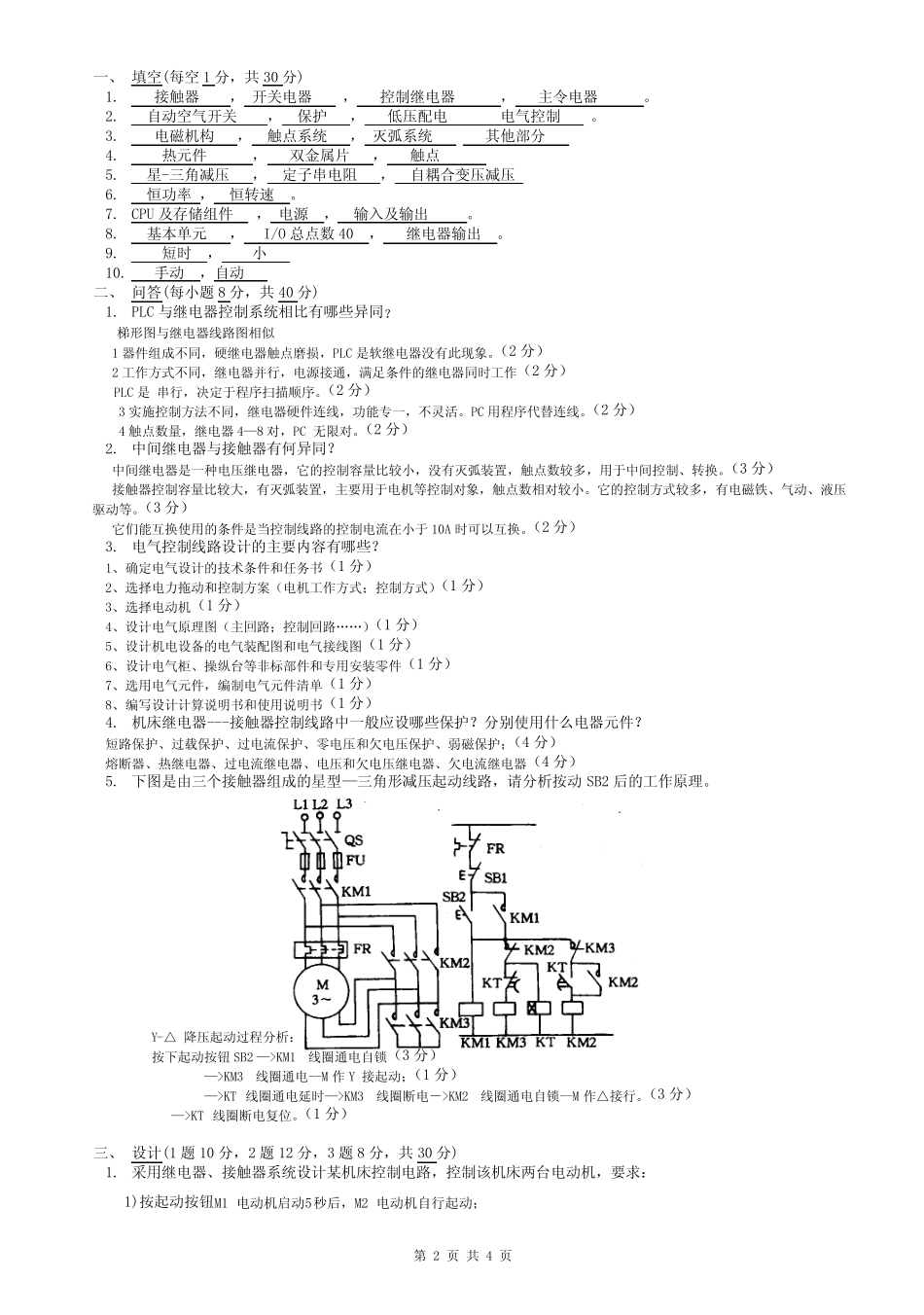

第 1 页 共 4 页 201 /201 学 年 第 学 期 机 床 电 气 控 制 与 PLC 期 末 考 试 试 题 卷 及 答 案 班 级 ： 考 试 时 间 ： 单 击 此 处 键 入 考 试 时 间 一 、 填 空 (每 空 1 分 ， 共 30 分 ) 1. 控 制 类 电 器 主 要 包 括 ， ， ， 。 2. 低 压 断 路 器 常 称 ，是 一 种 具 有 环 节 的 开 关 电 器 ，广 泛 应 用 于 电 路 和 电 路 。 3. 接 触 器 由 ， ， 和 等 四 部 分 组 成 。 4. 热 继 电 器 主 要 有 ， 和 等 三 部 分 组 成 。 5. 三 相 感 应 电 动 机 的 减 压 起 动 方 式 有 ， ， 等 方 式 。 6. 不 同 机 床 的 各 个 工 作 机 构 ， 具 有 不 同 的 负 载 特 性 ， 如 机 床 的 主 运 动 为 ， 而 进 给 运 动 为 。 7. PLC 的 硬 件 基 本 组 件 有 ， ， 。 8. 在 FX1N-40MR 型 号 中 ， M 表 示 是 FX1N系 列 的 一 种 ， 40 表 示 ， R 表 示 。 9. 控 制 按 钮 是 一 种 时 接 通 或 断 开 电 流 电 路 的 电 器 。 10. 电 器 按 动 作 性 质 分 为 和 电 器 。 二 、 问 答 (每 小 题 8 分 ， 共 40 分 ) 1. PLC 与 继 电 器 控 制 系 统 相 比 有 哪 些 异 同 ？ 2. 中 间 继 电 器 与 接 触 器 有 何异 同 ？ 3. 电 气 控 制 线路 设计的 主 要 内容有 哪 些 ？ 4. 机 床 继 电 器 ---接 触 器 控 制 线路 中 一 般应 设哪 些 保护？分 别使用 什么电 器 元件 ？ 5. 下图是 由 三 个 接 触 器 组 成 的 星型 —三 角形减 压 起 动 线路 ， 请分 析按 动 SB2 后的 工 作 原理。 三 、 设计(1 题 10 分 ， 2 题 12 分 ， 3 题 8 分 ， 共 30 分 ) 1. 采用 继 电 器 、 接 触 器 系 统 设计某机 床 控 制 电 路 ， 控 制 该机 床 两台电 动 机 ， 要 求： 1)按 起 动 按 钮 M1 电 动 机 启 动 5秒 后， M2 电 动 机 自 行 起 动 ； 按 停 止 按 钮 M2 电 动 机 停 止 10 秒 后， M1 自 动 停 止 ； ...
