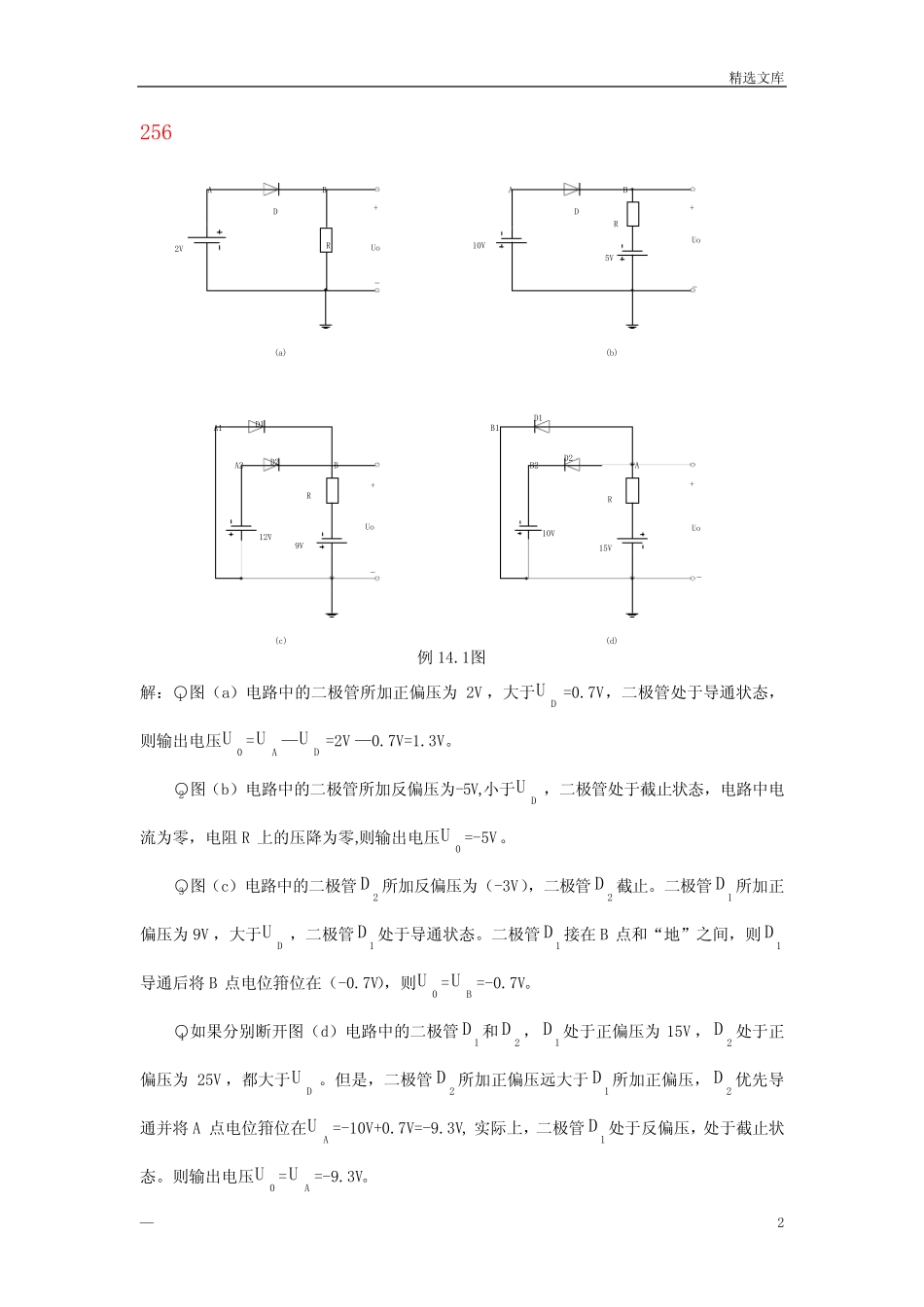

第 14 章 晶 体 管 起 放 大 作 用 的 外 部 条 件 ， 发 射 结 必 须 正 向 偏 置 ， 集 电 结 反 向 偏 置 。 晶 体 管 放 大 作 用 的 实 质 是 利 用 晶 体 管 工 作 在 放 大 区 的 电 流 分 配 关 系 实 现 能 量 转 换 。 2． 晶 体 管 的 电 流 分 配 关 系 晶 体 管 工 作 在 放 大 区 时 ， 其 各 极 电 流 关 系 如 下 ： CBII (1)EBCBIIII  CCBBIIII  3． 晶 体 管 的 特 性 曲 线 和 三 个 工 作 区 域 （ 1） 晶 体 管 的 输 入 特 性 曲 线 ： 晶 体 管 的 输 入 特 性 曲 线 反 映 了 当 UCE 等 于 某 个 电 压 时 ，BI 和BEU之 间 的 关 系 。 晶 体 管的 输 入 特 性 也 存 在 一 个 死 区 电 压 。 当 发 射 结 处 于 的 正 向 偏 压 大 于 死 区 电 压 时 ， 晶 体 管 才 会 出现BI ， 且BI 随BEU线 性 变 化 。 （ 2） 晶 体 管 的 输 出 特 性 曲 线 ： 晶 体 管 的 输 出 特 性 曲 线 反 映 当BI 为 某 个 值 时 ，CI 随CEU变 化 的 关 系 曲 线 。在 不 同 的BI 下 ，输 出 特 性 曲 线 是 一 组 曲 线 。BI =0 以 下 区 域 为 截 止 区 ， 当CEU比 较 小 的 区 域 为 饱 和 区 。 输 出特 性 曲 线 近 于 水 平 部 分 为 放 大 区 。 （ 3） 晶 体 管 的 三 个 区 域 ： 晶 体 管 的 发 射 结 正 偏 ， 集 电 结 反 偏 ， 晶 体 管 工 作 在 放 大 区 。 此 时 ，CI =bI ，CI 与bI 成线 性 正 比 关 系 ， 对 应 于 曲 线 簇 平 行 等 距 的 部 分 。 晶 体 管 发 射 结 正 偏 压 小 于 开 启 电 压 ， 或 者 反 偏 压 ， 集 电 结 反 偏 压 ， 晶 体 管 处 于 截 止 工 作 状态 ， 对 应 输 出 特 性 曲 线 的 截 止 区 。 此 时 ，BI =0，CI =CEOI。 晶 体 管 发 射 结 和 集 电 结 都 处 于 正 向 偏 置 ， 即CEU很 小 时 ， 晶 体 管 工 作 在 饱 和 区 。 此 时 ，CI虽 然 很 大 ，...
