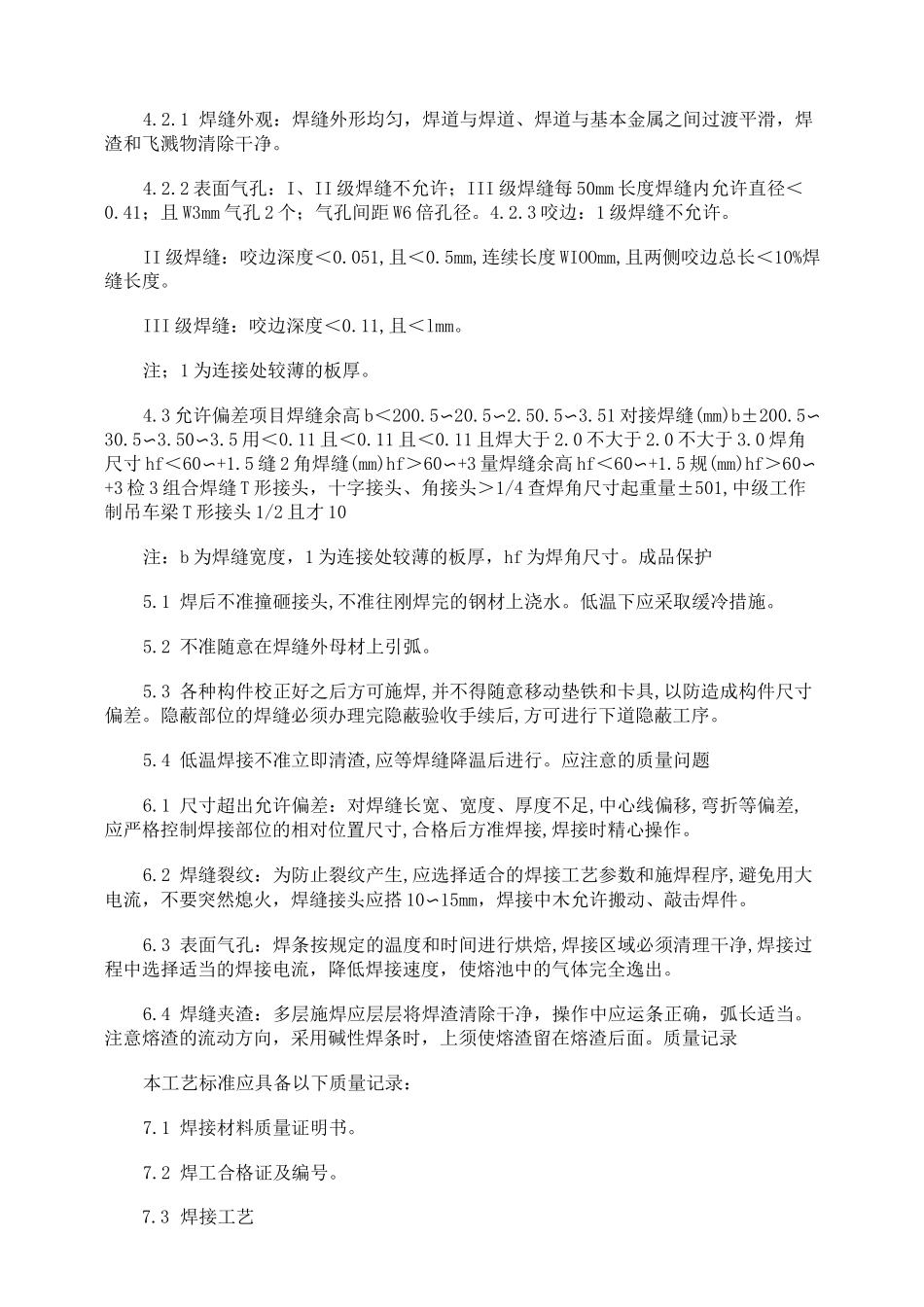

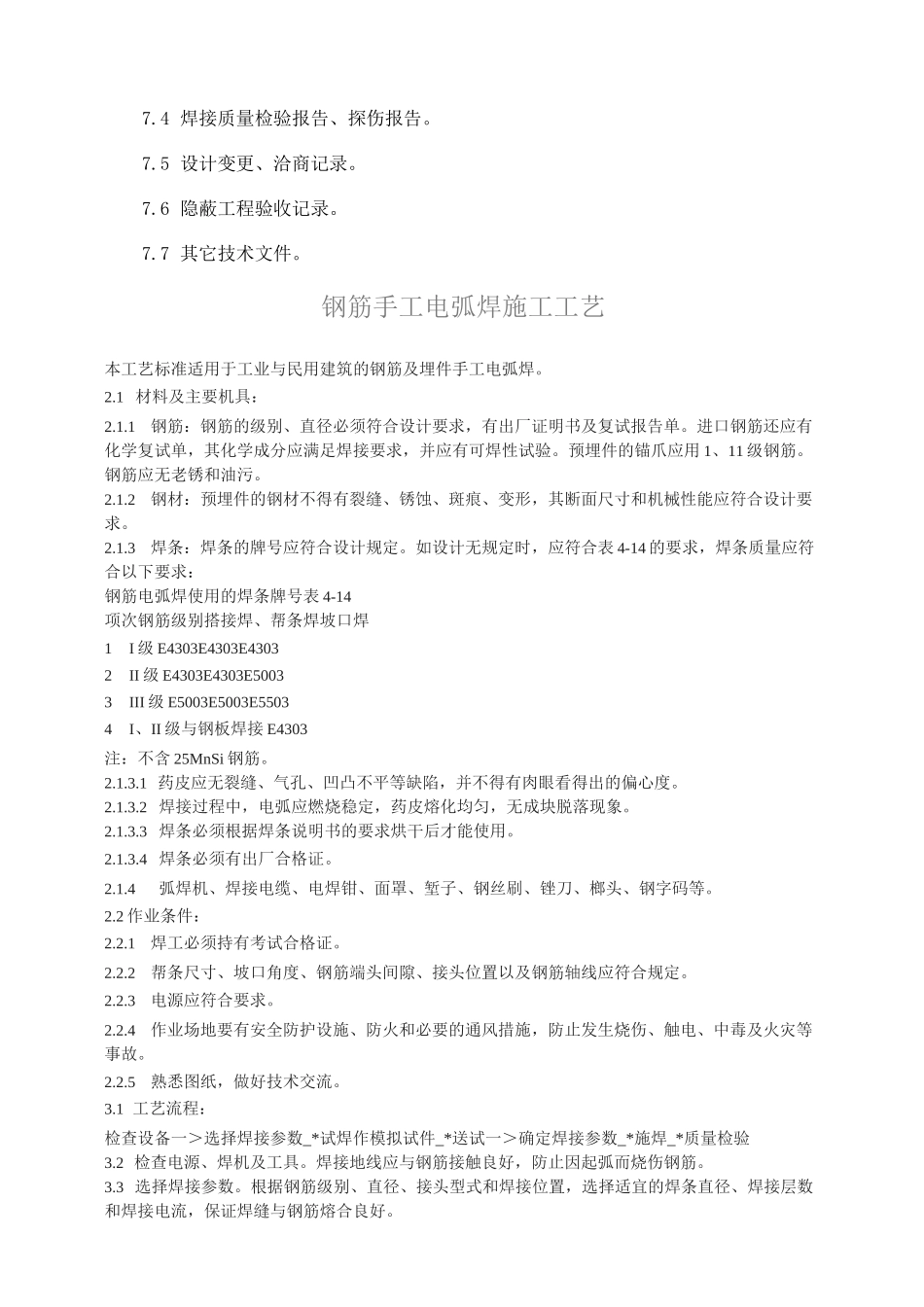

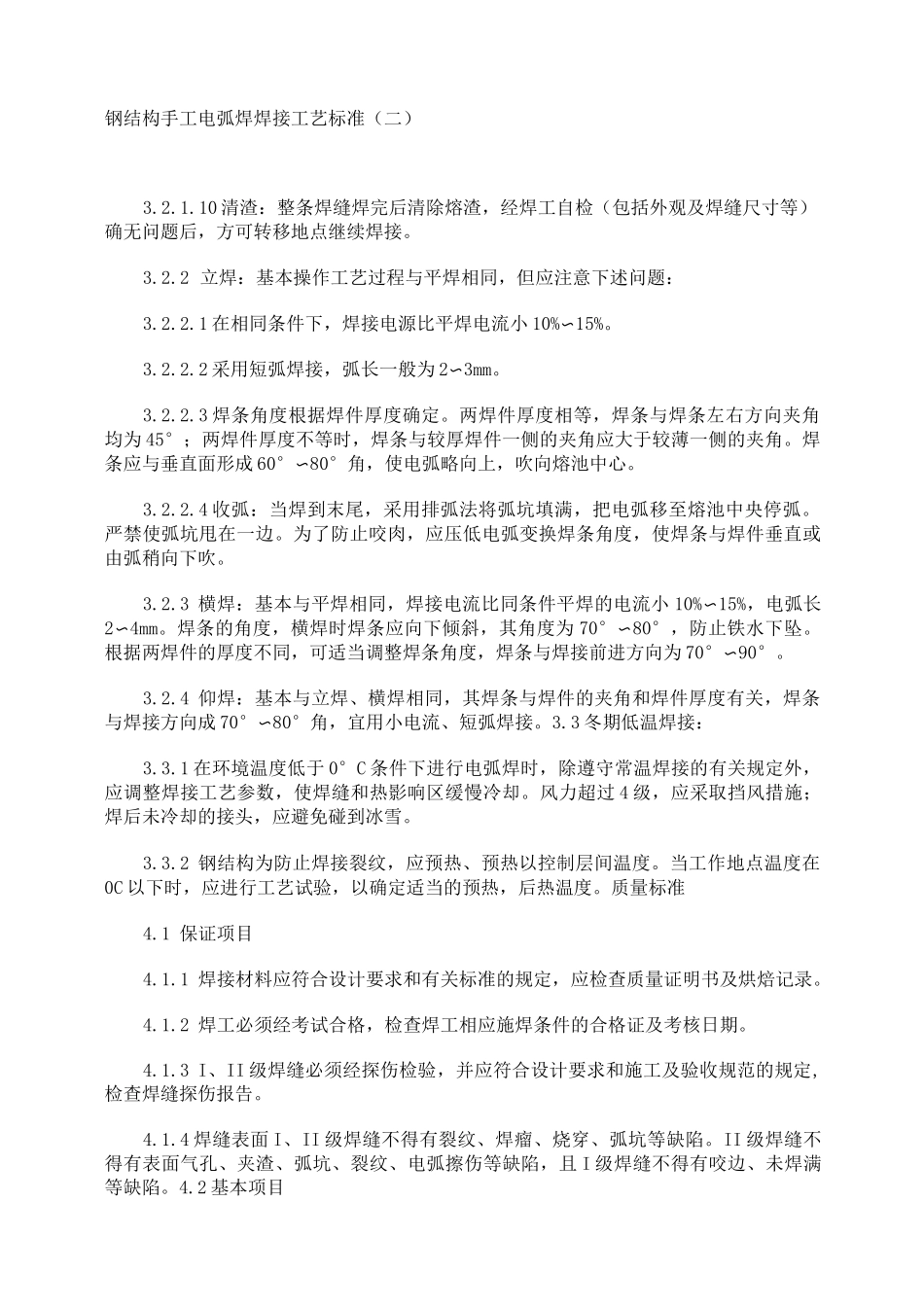

钢结构手工电弧焊焊接工艺标准（二）3.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。3.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：3.2.2.1 在相同条件下，焊接电源比平焊电流小 10%〜15%。3.2.2.2 采用短弧焊接，弧长一般为 2〜3mm。3.2.2.3 焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向夹角均为 45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成 60°〜80°角，使电弧略向上，吹向熔池中心。3.2.2.4 收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。严禁使弧坑甩在一边。为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。3.2.3 横焊：基本与平焊相同，焊接电流比同条件平焊的电流小 10%〜15%，电弧长2〜4mm。焊条的角度，横焊时焊条应向下倾斜，其角度为 70°〜80°，防止铁水下坠。根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为 70°〜90°。3.2.4 仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成 70°〜80°角，宜用小电流、短弧焊接。3.3 冬期低温焊接：3.3.1 在环境温度低于 0°C 条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。风力超过 4 级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。3.3.2 钢结构为防止焊接裂纹，应预热、预热以控制层间温度。当工作地点温度在0C 以下时，应进行工艺试验，以确定适当的预热，后热温度。质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。4.1.3 I、II 级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定,检查焊缝探伤报告。4.1.4 焊缝表面 I、II 级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。II 级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且 I 级焊缝不得有咬边、未焊满等缺陷。4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。4.2.2 表面气孔：I、II 级焊缝不允许；III 级焊缝每 50mm 长度焊缝内允许直径＜0.41；且 W3mm 气孔 2 个...
