旋挖桩试桩方案VIP免费

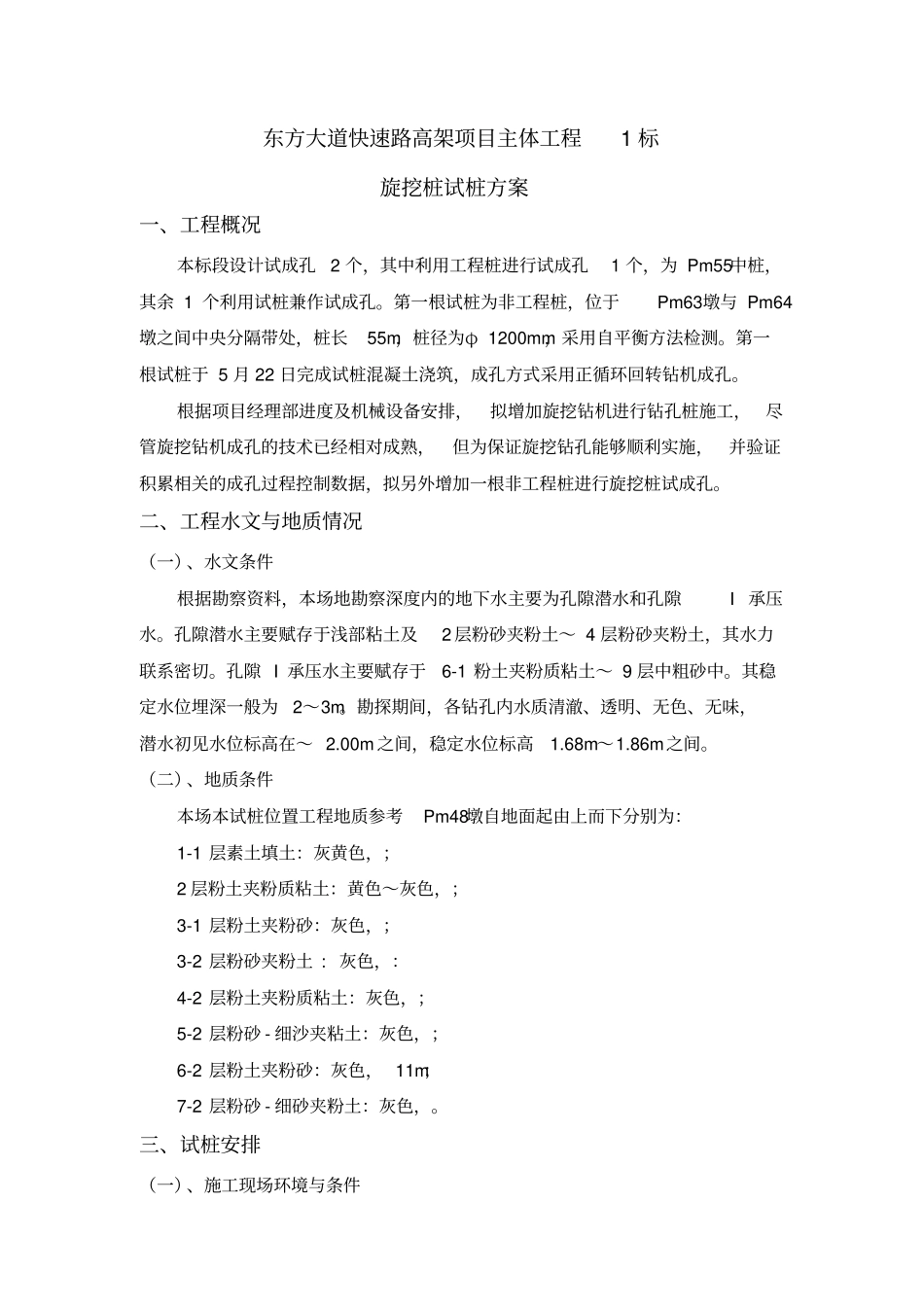

旋挖桩试桩方案_第1页
1/12

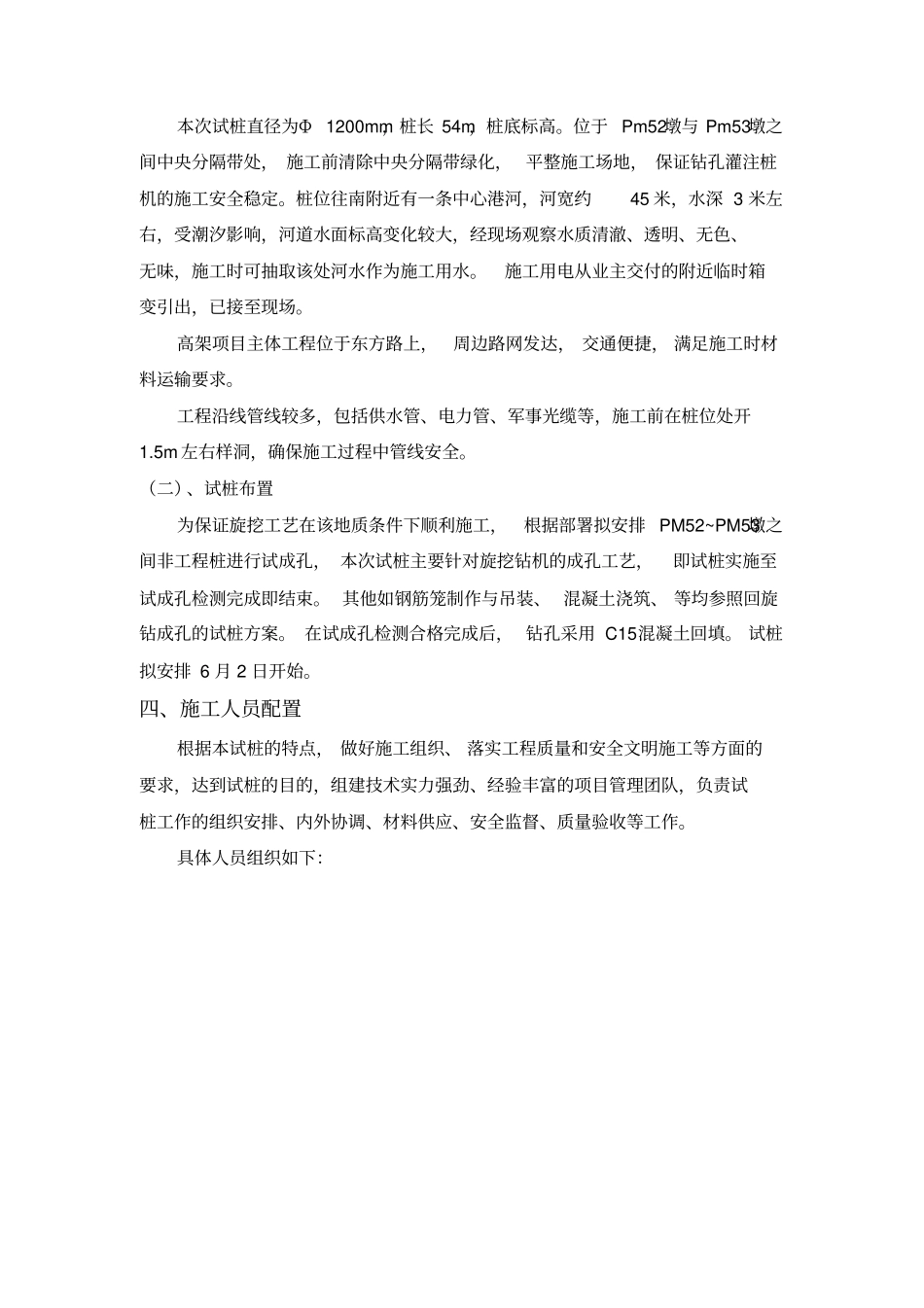

旋挖桩试桩方案_第2页
2/12

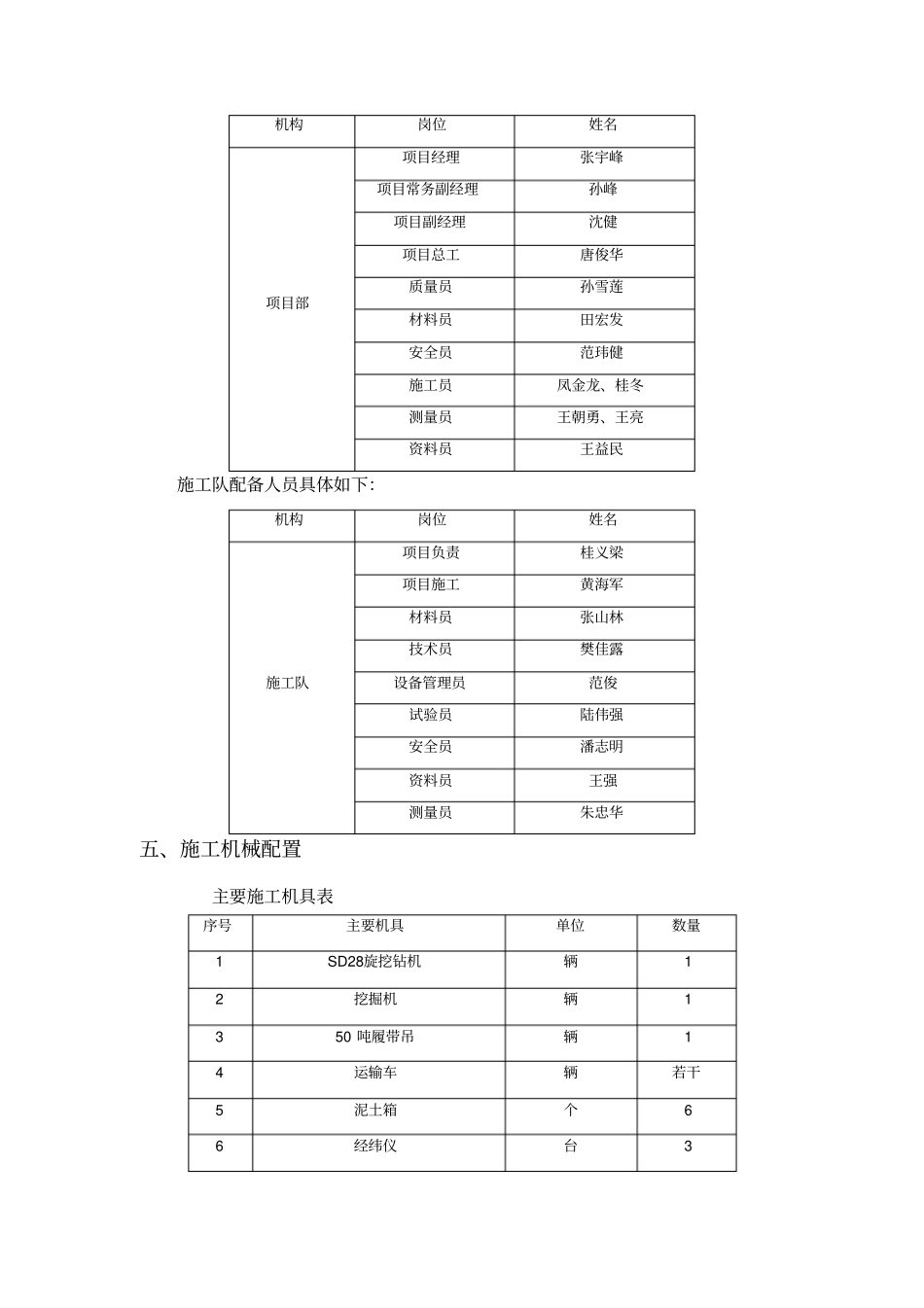

旋挖桩试桩方案_第3页
3/12
东方大道快速路高架项目主体工程1 标旋挖桩试桩方案一、工程概况本标段设计试成孔2 个,其中利用工程桩进行试成孔1 个,为 Pm55中桩,其余 1 个利用试桩兼作试成孔。第一根试桩为非工程桩,位于Pm63墩与 Pm64墩之间中央分隔带处,桩长55m,桩径为φ 1200mm,采用自平衡方法检测。第一根试桩于 5 月 22 日完成试桩混凝土浇筑,成孔方式采用正循环回转钻机成孔。根据项目经理部进度及机械设备安排,拟增加旋挖钻机进行钻孔桩施工,尽管旋挖钻机成孔的技术已经相对成熟,但为保证旋挖钻孔能够顺利实施,并验证积累相关的成孔过程控制数据,拟另外增加一根非工程桩进行旋挖桩试成孔。二、工程水文与地质情况(一)、水文条件根据勘察资料,本场地勘察深度内的地下水主要为孔隙潜水和孔隙I 承压水。孔隙潜水主要赋存于浅部粘土及2 层粉砂夹粉土~ 4 层粉砂夹粉土,其水力联系密切。孔隙 I 承压水主要赋存于6-1 粉土夹粉质粘土~ 9 层中粗砂中。其稳定水位埋深一般为2~3m。勘探期间,各钻孔内水质清澈、透明、无色、无味,潜水初见水位标高在~ 2.00m 之间,稳定水位标高1.68m~1.86m之间。(二)、地质条件本场本试桩位置工程地质参考Pm48墩自地面起由上而下分别为:1-1 层素土填土:灰黄色,;2 层粉土夹粉质粘土:黄色~灰色,;3-1 层粉土夹粉砂:灰色,;3-2 层粉砂夹粉土 : 灰色,:4-2 层粉土夹粉质粘土:灰色,;5-2 层粉砂 - 细沙夹粘土:灰色,;6-2 层粉土夹粉砂:灰色, 11m;7-2 层粉砂 - 细砂夹粉土:灰色,。三、试桩安排(一)、施工现场环境与条件本次试桩直径为Φ 1200mm,桩长 54m,桩底标高。位于 Pm52墩与 Pm53墩之间中央分隔带处, 施工前清除中央分隔带绿化, 平整施工场地, 保证钻孔灌注桩机的施工安全稳定。桩位往南附近有一条中心港河,河宽约45 米,水深 3 米左右,受潮汐影响,河道水面标高变化较大,经现场观察水质清澈、透明、无色、无味,施工时可抽取该处河水作为施工用水。施工用电从业主交付的附近临时箱变引出,已接至现场。高架项目主体工程位于东方路上,周边路网发达, 交通便捷, 满足施工时材料运输要求。工程沿线管线较多,包括供水管、电力管、军事光缆等,施工前在桩位处开1.5m 左右样洞,确保施工过程中管线安全。(二)、试桩布置为保证旋挖工艺在该地质条件下顺利施工,根据部署拟安排 PM52~PM53墩之间非工程桩进行试成孔, 本次试桩主要针对旋挖...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

旋挖桩试桩方案
