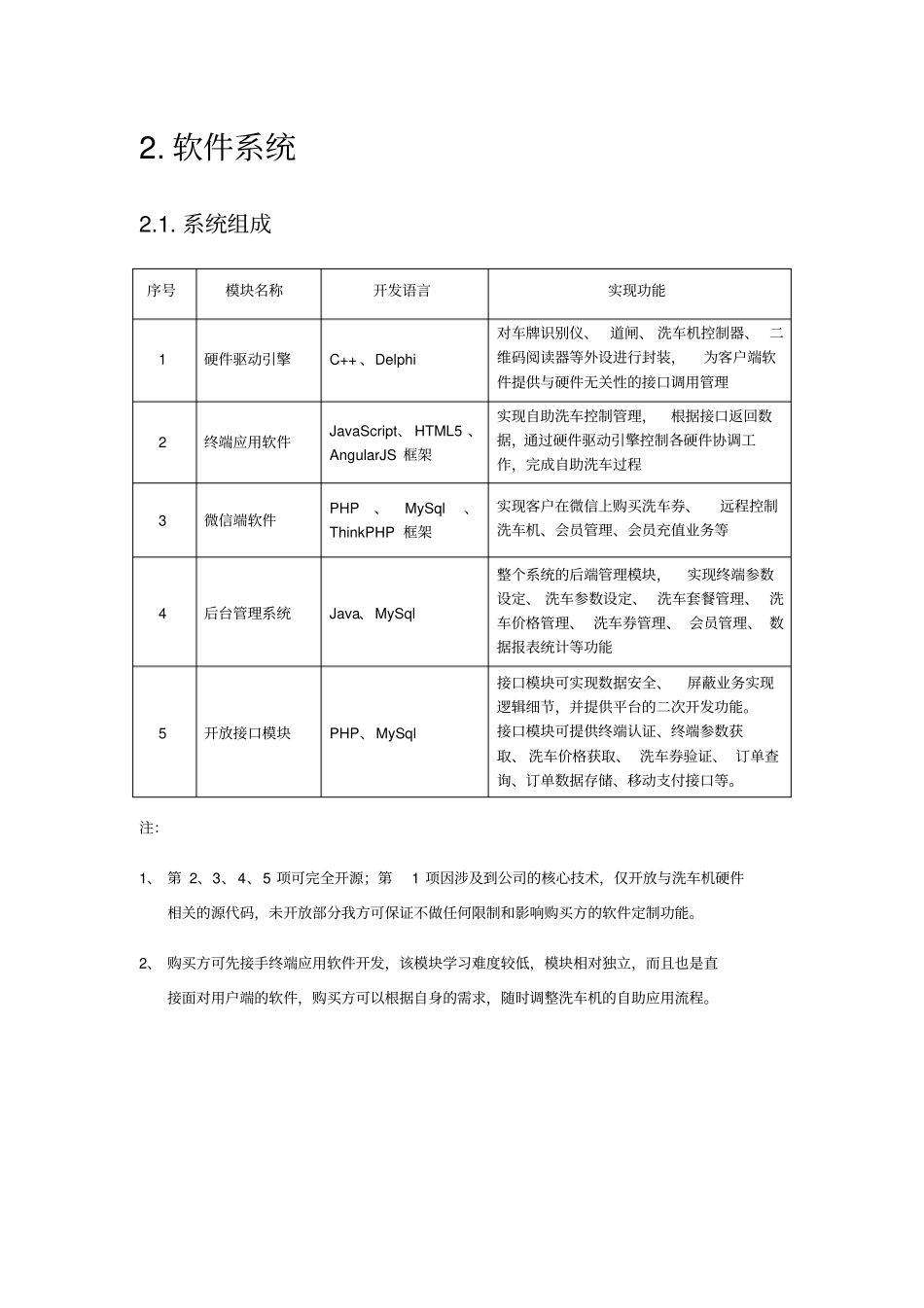

洗车机自助支付系统架构1. 硬件部分1.1. 硬件组成1.2. 硬件连线1.3. 整体效果图2. 软件系统2.1. 系统组成序号模块名称开发语言实现功能1 硬件驱动引擎C++ 、Delphi 对车牌识别仪、 道闸、 洗车机控制器、 二维码阅读器等外设进行封装,为客户端软件提供与硬件无关性的接口调用管理2 终端应用软件JavaScript、 HTML5 、AngularJS 框架实现自助洗车控制管理,根据接口返回数据,通过硬件驱动引擎控制各硬件协调工作,完成自助洗车过程3 微信端软件PHP、MySql、ThinkPHP 框架实现客户在微信上购买洗车券、远程控制洗车机、会员管理、会员充值业务等4 后台管理系统Java、MySql 整个系统的后端管理模块,实现终端参数设定、 洗车参数设定、 洗车套餐管理、 洗车价格管理、 洗车券管理、 会员管理、 数据报表统计等功能5 开放接口模块PHP、MySql 接口模块可实现数据安全、屏蔽业务实现逻辑细节,并提供平台的二次开发功能。接口模块可提供终端认证、终端参数获取、 洗车价格获取、 洗车券验证、 订单查询、订单数据存储、移动支付接口等。注:1、 第 2、3、4、5 项可完全开源;第1 项因涉及到公司的核心技术,仅开放与洗车机硬件相关的源代码,未开放部分我方可保证不做任何限制和影响购买方的软件定制功能。2、 购买方可先接手终端应用软件开发,该模块学习难度较低,模块相对独立,而且也是直接面对用户端的软件,购买方可以根据自身的需求,随时调整洗车机的自助应用流程。2.2. 整体构架图平台数据库后台管理系统开放接口模块终端应用软件微信端软件硬件驱动引擎微信服务器支付宝服务器各外设硬件
