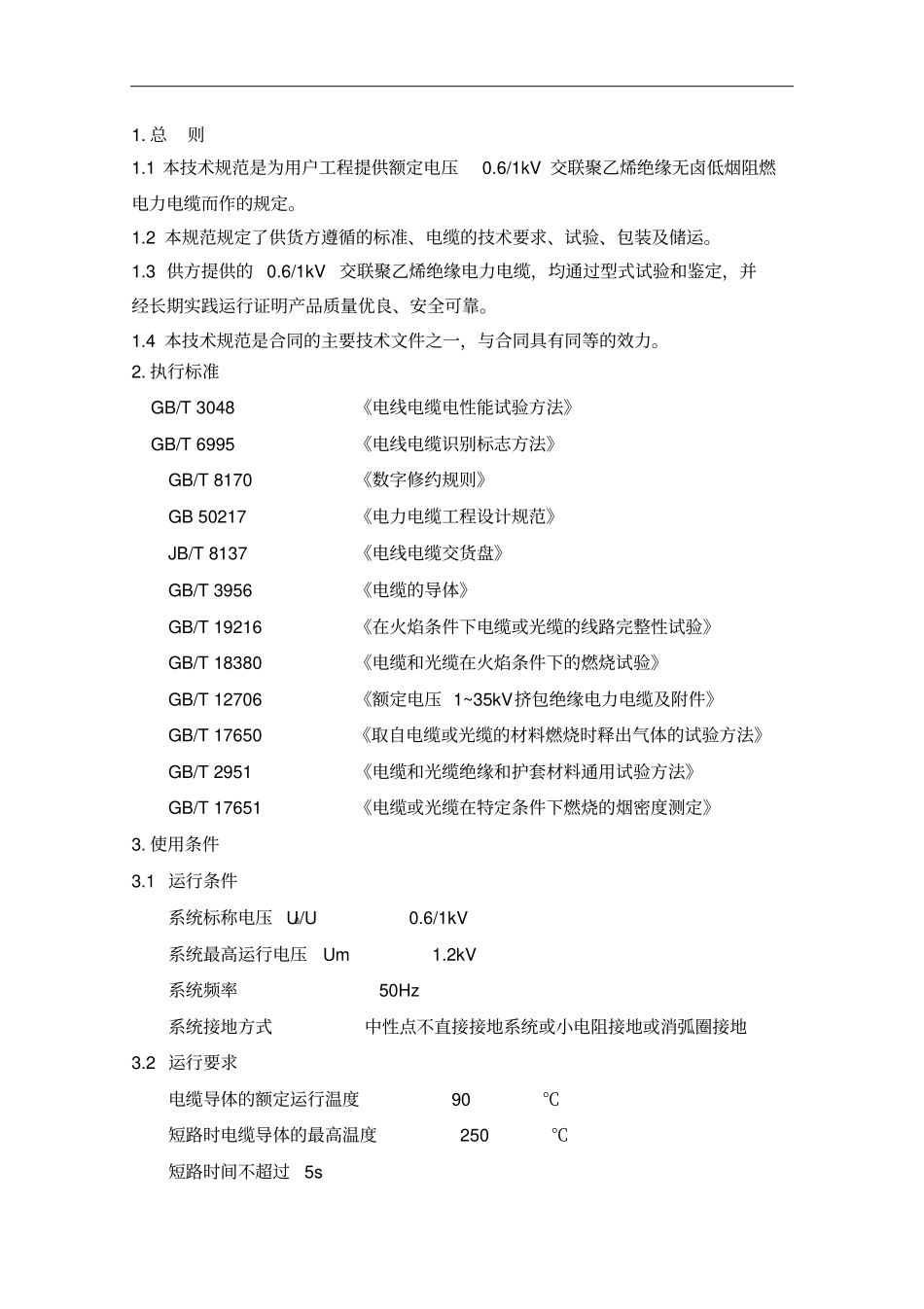

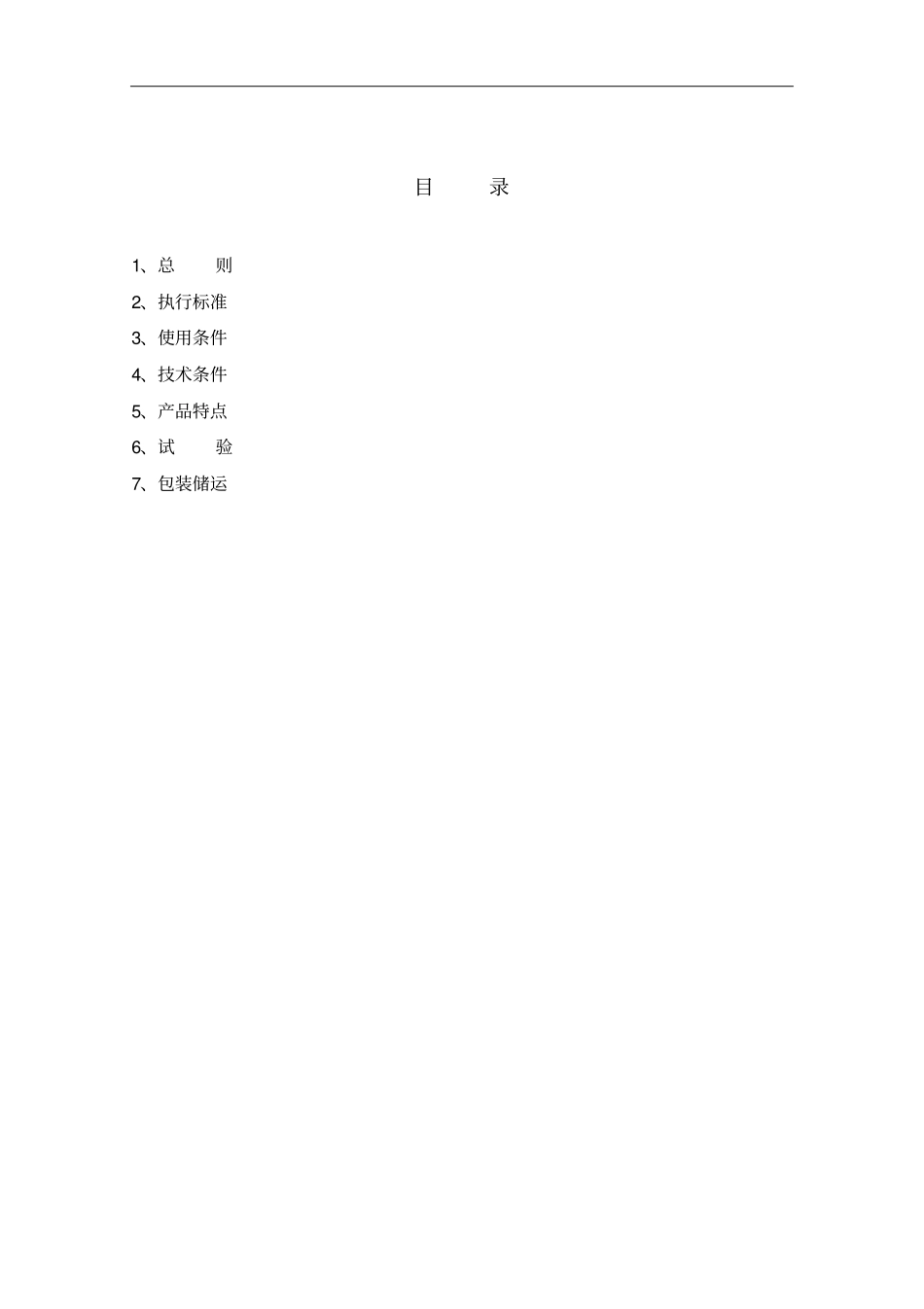

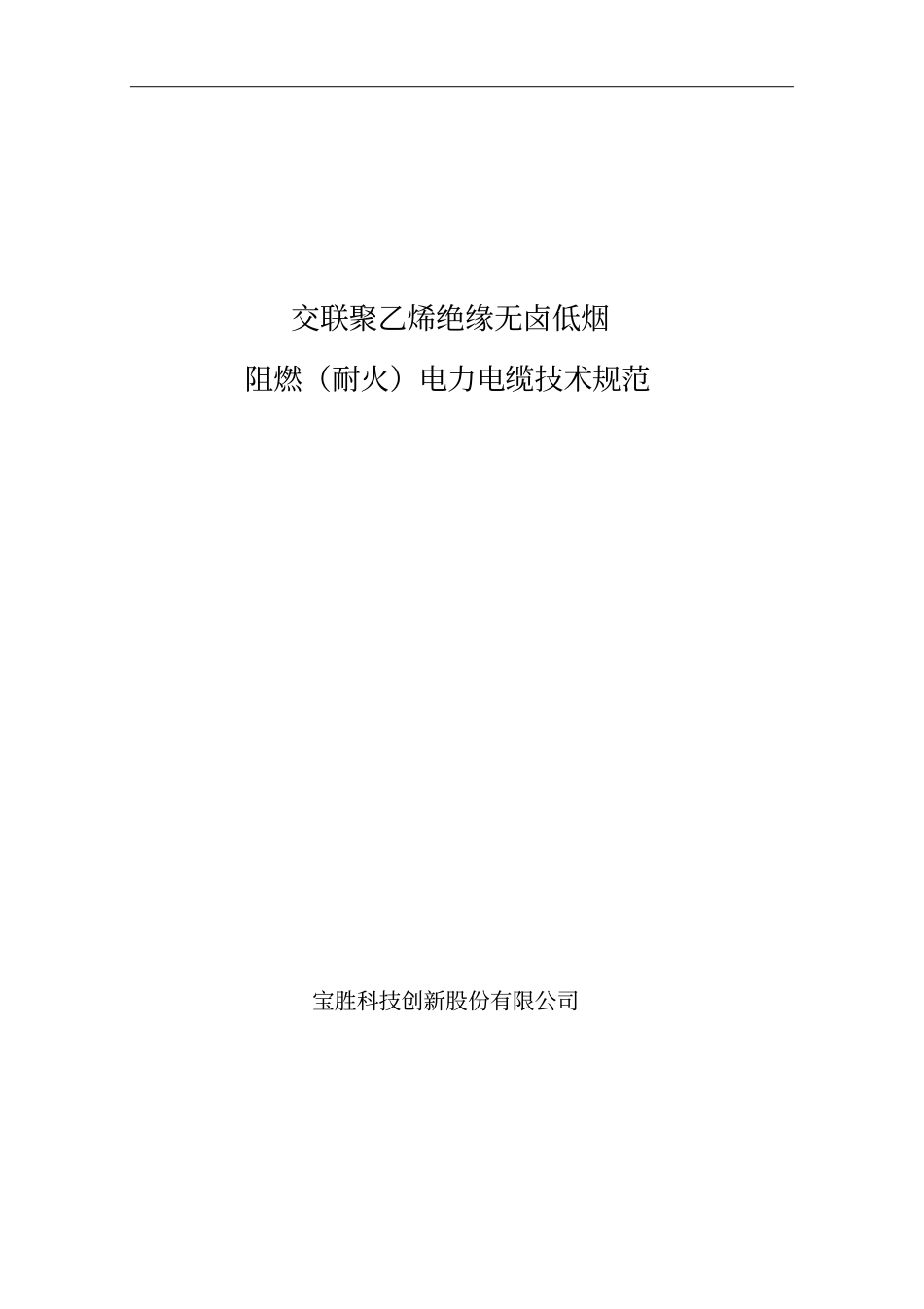

交联聚乙烯绝缘无卤低烟阻燃（耐火）电力电缆技术规范宝胜科技创新股份有限公司目录1、总则2、执行标准3、使用条件4、技术条件5、产品特点6、试验7、包装储运1. 总则1.1 本技术规范是为用户工程提供额定电压0.6/1kV 交联聚乙烯绝缘无卤低烟阻燃电力电缆而作的规定。1.2 本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运。1.3 供方提供的 0.6/1kV 交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。1.4 本技术规范是合同的主要技术文件之一，与合同具有同等的效力。2. 执行标准 GB/T 3048 《电线电缆电性能试验方法》 GB/T 6995 《电线电缆识别标志方法》GB/T 8170 《数字修约规则》GB 50217 《电力电缆工程设计规范》JB/T 8137 《电线电缆交货盘》GB/T 3956 《电缆的导体》GB/T 19216 《在火焰条件下电缆或光缆的线路完整性试验》GB/T 18380 《电缆和光缆在火焰条件下的燃烧试验》GB/T 12706 《额定电压 1~35kV挤包绝缘电力电缆及附件》GB/T 17650 《取自电缆或光缆的材料燃烧时释出气体的试验方法》GB/T 2951 《电缆和光缆绝缘和护套材料通用试验方法》GB/T 17651 《电缆或光缆在特定条件下燃烧的烟密度测定》3. 使用条件3.1 运行条件系统标称电压 U0/U 0.6/1kV 系统最高运行电压Um 1.2kV 系统频率 50Hz 系统接地方式中性点不直接接地系统或小电阻接地或消弧圈接地3.2 运行要求电缆导体的额定运行温度 90℃短路时电缆导体的最高温度 250℃短路时间不超过5s 电缆弯曲半径单芯：无铠装类电缆不小于 20 倍的电缆外径多芯：无铠装类电缆不小于 15 倍的电缆外径3.3 运行环境条件海拔高度：≤1000m 环境温度－15℃～ +45℃相对湿度≤80% 3.4 敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。敷设时最低环境温度在0℃。4. 技术条件4.1 导体4.1.1 导体采用符合 GB/T 3956的规定的 1 类导体（ 1-6mm2）或 2 类导体（ 10mm2及以上），其中多芯大截面（ 70mm2及以上）电缆其导体允许采用异形结构。4.1.2 导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。4.2 耐火层（耐火电缆）4.2.1 导电线芯绕包耐火绝缘层。4.2.2 耐火层由标称厚度为0.14mm的有机硅玻璃云母带在导体上重叠绕包，以保证其耐火性能。4.2.3 耐火绕包平整、紧密、节距均匀。4.2.4 绕包后的耐火层满足工频电压2...
