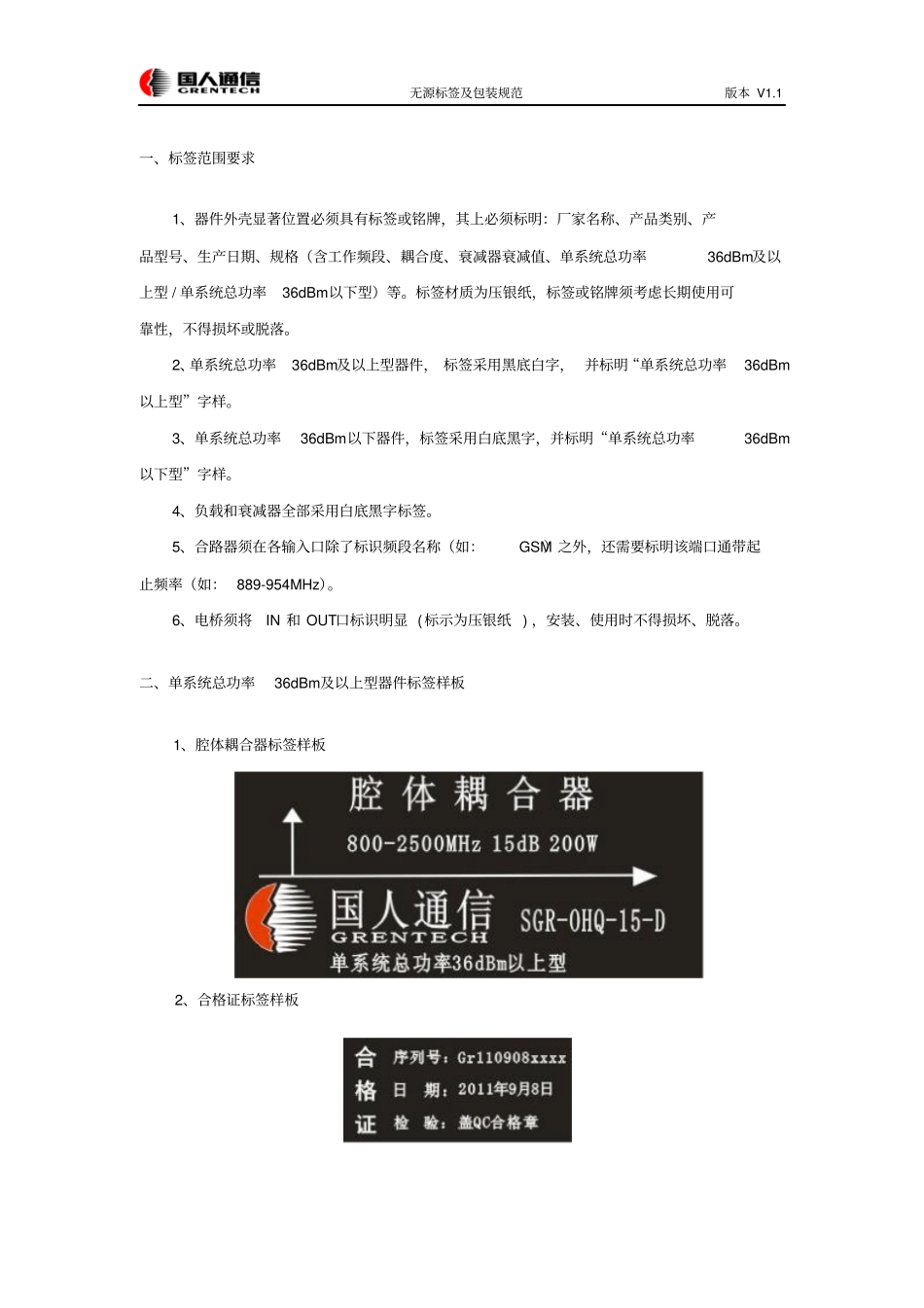

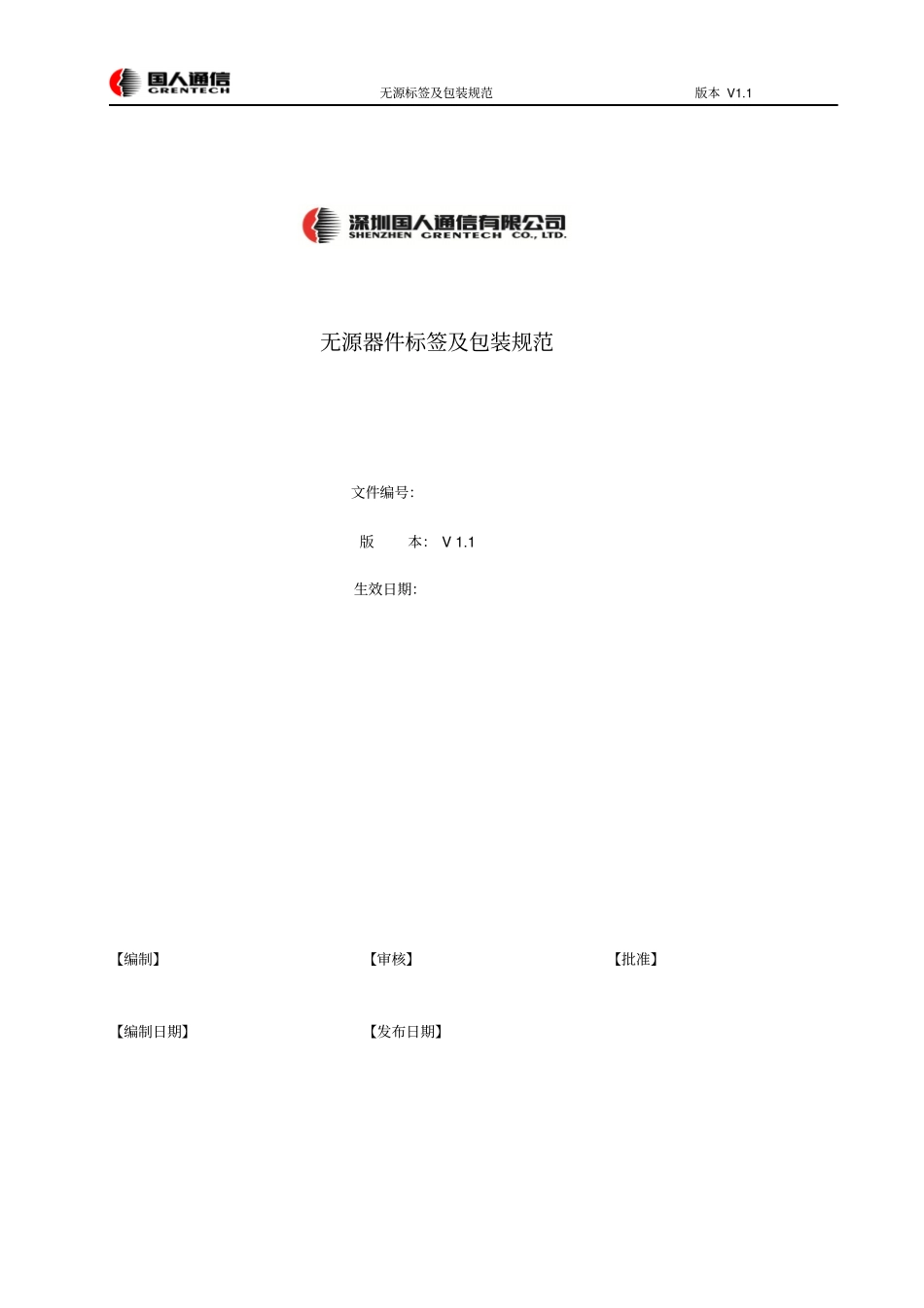

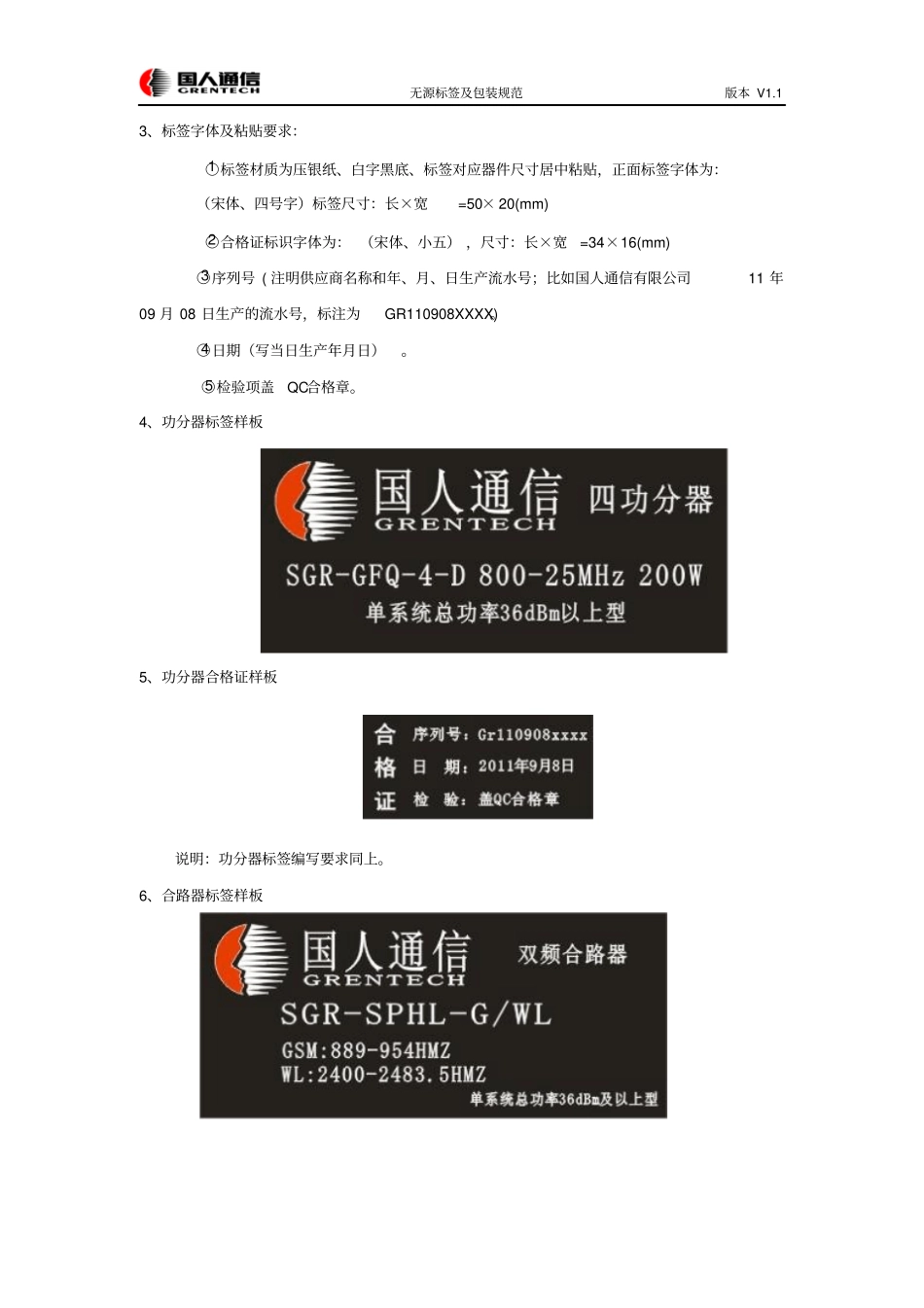

无源标签及包装规范版本 V1.1 无源器件标签及包装规范文件编号：版本： V 1.1 生效日期：【编制】【审核】【批准】【编制日期】【发布日期】无源标签及包装规范版本 V1.1 一、标签范围要求1、器件外壳显著位置必须具有标签或铭牌，其上必须标明：厂家名称、产品类别、产品型号、生产日期、规格（含工作频段、耦合度、衰减器衰减值、单系统总功率36dBm及以上型 / 单系统总功率36dBm以下型）等。标签材质为压银纸，标签或铭牌须考虑长期使用可靠性，不得损坏或脱落。2、单系统总功率36dBm及以上型器件， 标签采用黑底白字， 并标明“单系统总功率36dBm以上型”字样。3、单系统总功率36dBm以下器件，标签采用白底黑字，并标明“单系统总功率36dBm以下型”字样。4、负载和衰减器全部采用白底黑字标签。5、合路器须在各输入口除了标识频段名称（如：GSM）之外，还需要标明该端口通带起止频率（如： 889-954MHz）。6、电桥须将IN 和 OUT口标识明显 (标示为压银纸 ) ，安装、使用时不得损坏、脱落。二、单系统总功率36dBm及以上型器件标签样板1、腔体耦合器标签样板2、合格证标签样板无源标签及包装规范版本 V1.1 3、标签字体及粘贴要求：○1 标签材质为压银纸、白字黑底、标签对应器件尺寸居中粘贴，正面标签字体为：（宋体、四号字）标签尺寸：长×宽=50× 20(mm) ○2 合格证标识字体为： （宋体、小五） ，尺寸：长×宽=34×16(mm) ○3 序列号 ( 注明供应商名称和年、月、日生产流水号；比如国人通信有限公司11 年09 月 08 日生产的流水号，标注为GR110908XXXX)。○4 日期（写当日生产年月日）。○5 检验项盖QC合格章。4、功分器标签样板5、功分器合格证样板说明：功分器标签编写要求同上。6、合路器标签样板无源标签及包装规范版本 V1.1 7、合路器合格证样板说明：合路器标签编写要求同上。8、避雷器、电桥标签样板 (电桥合格证样板) 三、单系统总功率36dBm及以下器件标签要求1、标签样板无源标签及包装规范版本 V1.1 说明：单系统总功率36dBm及以下器件标签（粘贴方式、字体、尺寸同上）, 负载、衰减因结构大小不统一，不作统一尺寸要求，厂家根据产品的尺寸大小打印标签。2、单系统总功率36dBm及以下耦合器标签要求: ○1 标签材质为压银纸、白底黑字，产品标签和单个小包装盒标签保持一致。○2 单个耦合器小包装盒外贴标签尺寸：38×19mm，○3 耦合器标签尺寸：38×19mm。○4 单个产品包装盒为环保...
