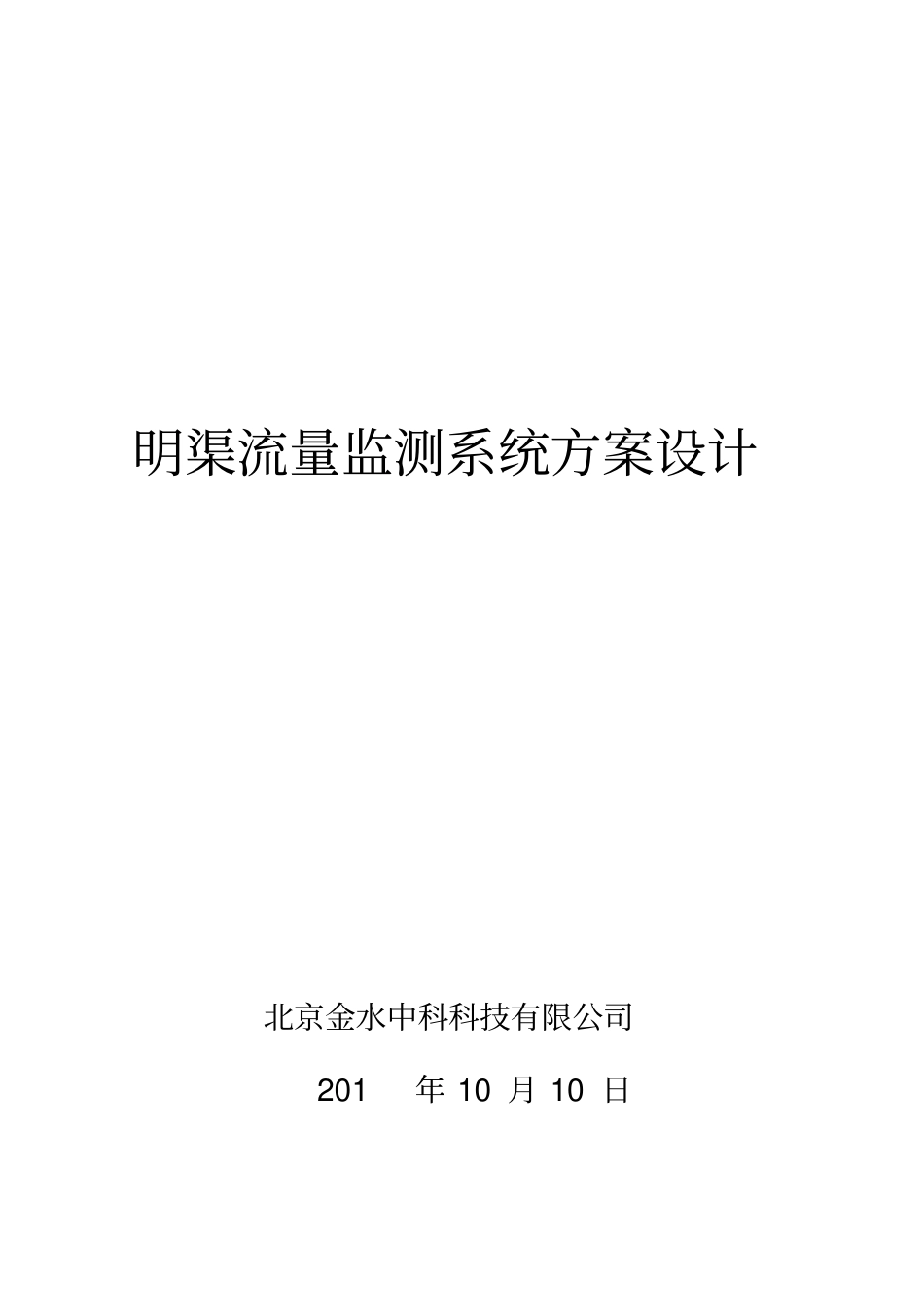

明渠流量监测系统方案设计明渠流量监测系统方案设计北京金水中科科技有限公司201 年 10 月 10 日１２目录一、系统网络结构及组成二、明渠流量计的种类及选型（测流方法及选择）(一)、明渠流量计的种类（明渠测流方法）1、水位法2、流速面积法3、两种方法的比较(二)、明渠流量计的选型（测流方法选择）1、宽度 20 米以上的宽浅渠道的测流方法选择2、宽度 20 米以内的窄渠道的测流方法选择三、数据传输方案四、电源系统五、监控管理软件六、设备典型配置及预算附件:相关设备性能及技术指标３一、系统网络结构及组成系统网络结构图：４其中：①流量计由水位流速传感器与终端机（二次仪表）组成；②监控管理软件安装于服务器上。③通讯仪器可选无线通讯设备或有线网络通讯设备。④电源系统可采用民用供电系统或太阳能供电系统，也可使用电池供电。系统组成：①明渠流量计②通讯仪器③监控软件及服务器④电源系统５６７二、 明渠流量计的种类及选型（测流方法及选择）（一）明渠流量计的种类（明渠测流方法）明渠测流方法从原理上可分为两大类：水位法与流速面积法。水位法是通过测量量水建筑物的上游（或上、下游）水位并经经验公式或实验曲线换算成流量来实现计量的。流速面积法不需修建量水建筑物， 通过测量过水断面面积 （实际上过水断面面积是通过测量的水位来换算求得的）与断面流速来求得流量。1、水位法水位法流量计实际上是水位计加辅助的工程建筑物的总称。· 辅助的工程建筑物主要有：量水槽（巴希尔槽、无喉道量水槽等）量水堰（薄壁堰、三角堰、宽顶堰等）标准断面（指顺直的规则断面）闸孔涵洞· 水位计主要有：超声波水位计（接触式式）超声波水位计（非接触式式）浮子式水位计压力式水位计雷达水位计磁伸缩水位计水尺（人工读数）８一般讲如果是自由出流，用一个上游水位就可通过公式换算或查曲线求得流量，如果是淹没出流，则需要上下游两个水位。在精度方面，由高向低排列如下：类型精度自由出流薄壁堰2% 自由出流宽顶堰3% 自由出流巴希尔槽3% 自由出流无喉道量水槽3%-5% 自由出流闸孔5% 自由出流标准断面10-20% 淹没出流薄壁堰20% 淹没出流宽顶堰25% 淹没出流巴希尔槽25% 淹没出流无喉道量水槽25% 淹没出流闸孔20-30% 淹没出流标准断面30% （上述精度是渠道小于5 米且流态较稳时的理论精度，渠道越宽精度越低）９2、流速面积法流速面积法流量计主要通过测流速及水位来计算求得流量，主要有：①超声波时...
