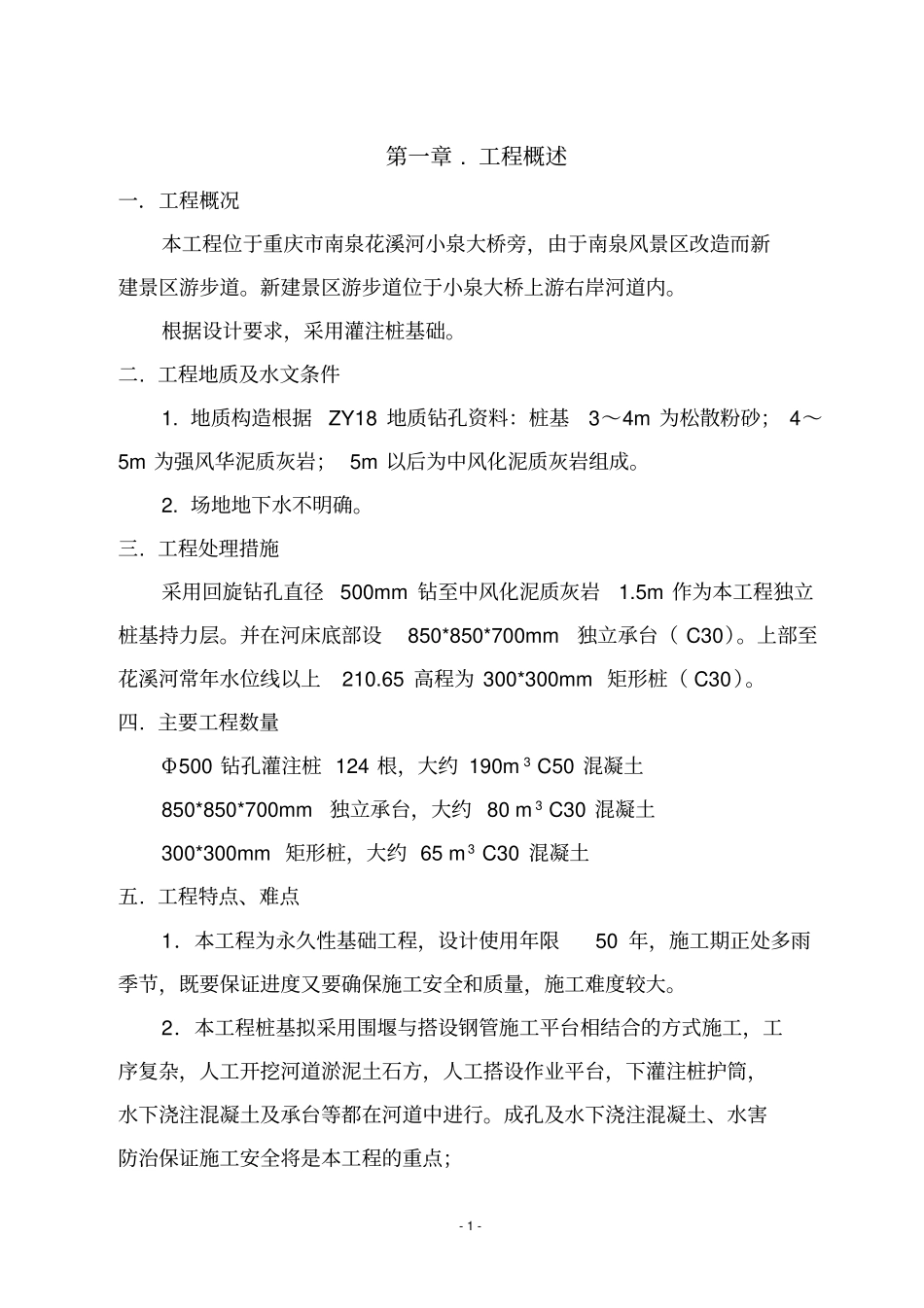

- 1 - 第一章 . 工程概述一.工程概况本工程位于重庆市南泉花溪河小泉大桥旁,由于南泉风景区改造而新建景区游步道。新建景区游步道位于小泉大桥上游右岸河道内。根据设计要求,采用灌注桩基础。二. 工程地质及水文条件1. 地质构造根据ZY18 地质钻孔资料:桩基3~4m 为松散粉砂; 4~5m 为强风华泥质灰岩; 5m 以后为中风化泥质灰岩组成。2. 场地地下水不明确。三. 工程处理措施采用回旋钻孔直径500mm 钻至中风化泥质灰岩1.5m 作为本工程独立桩基持力层。并在河床底部设850*850*700mm独立承台( C30)。上部至花溪河常年水位线以上210.65 高程为 300*300mm 矩形桩( C30)。四. 主要工程数量Φ500 钻孔灌注桩 124 根,大约 190m 3 C50 混凝土850*850*700mm独立承台,大约 80 m 3 C30 混凝土300*300mm 矩形桩,大约 65 m 3 C30 混凝土五. 工程特点、难点1.本工程为永久性基础工程,设计使用年限50 年,施工期正处多雨季节,既要保证进度又要确保施工安全和质量,施工难度较大。2.本工程桩基拟采用围堰与搭设钢管施工平台相结合的方式施工,工序复杂,人工开挖河道淤泥土石方,人工搭设作业平台,下灌注桩护筒,水下浇注混凝土及承台等都在河道中进行。成孔及水下浇注混凝土、水害防治保证施工安全将是本工程的重点;- 2 - 3.本工程为桩基工程全部为隐蔽工程,施工中不可预见的因素较多。如:钻孔穿过砂层需要采用跟护筒、下护筒及定位。水上脚手架的搭设定位,浇注混凝土后钢护筒的提出时间及提管方式的选择具有很大的施工难度。- 3 - 第二章.编制依据一.中华人民共和国及当地行业的相关法规、规范以及标准具体如下:1.《工程测点规范》(GB50026-93 );2.《建筑工程项目管理规范》 (GB/T50326-2001 );3.《混凝土结构工程施工及验收规范》 (GB50204-2002 );4.《钢筋焊接及验收规范》 (JGJ18-96 );5.《建筑结构载荷规范》 (GB50009-2001 )6.《建筑地基基础工程质量验收规范》 (GB5202-2002 )7.《钻孔灌注桩施工规程》 (DZ/TO155-95 )8.《建筑桩基技术规范》 (JGJ94-1994 )9.《混凝土强度检验评定标准》 (GBJ107-87 );10.《混凝土质量控制标准》 (GBJ50164-92 );11.《建筑工程施工质量验收统一标准》 (GB50300-2001 );12.《建筑施工安全检查标准》 (JGJ59-99 );13.《施工现场临时用电安全技术规范》 (JGJ33-86 );14....
