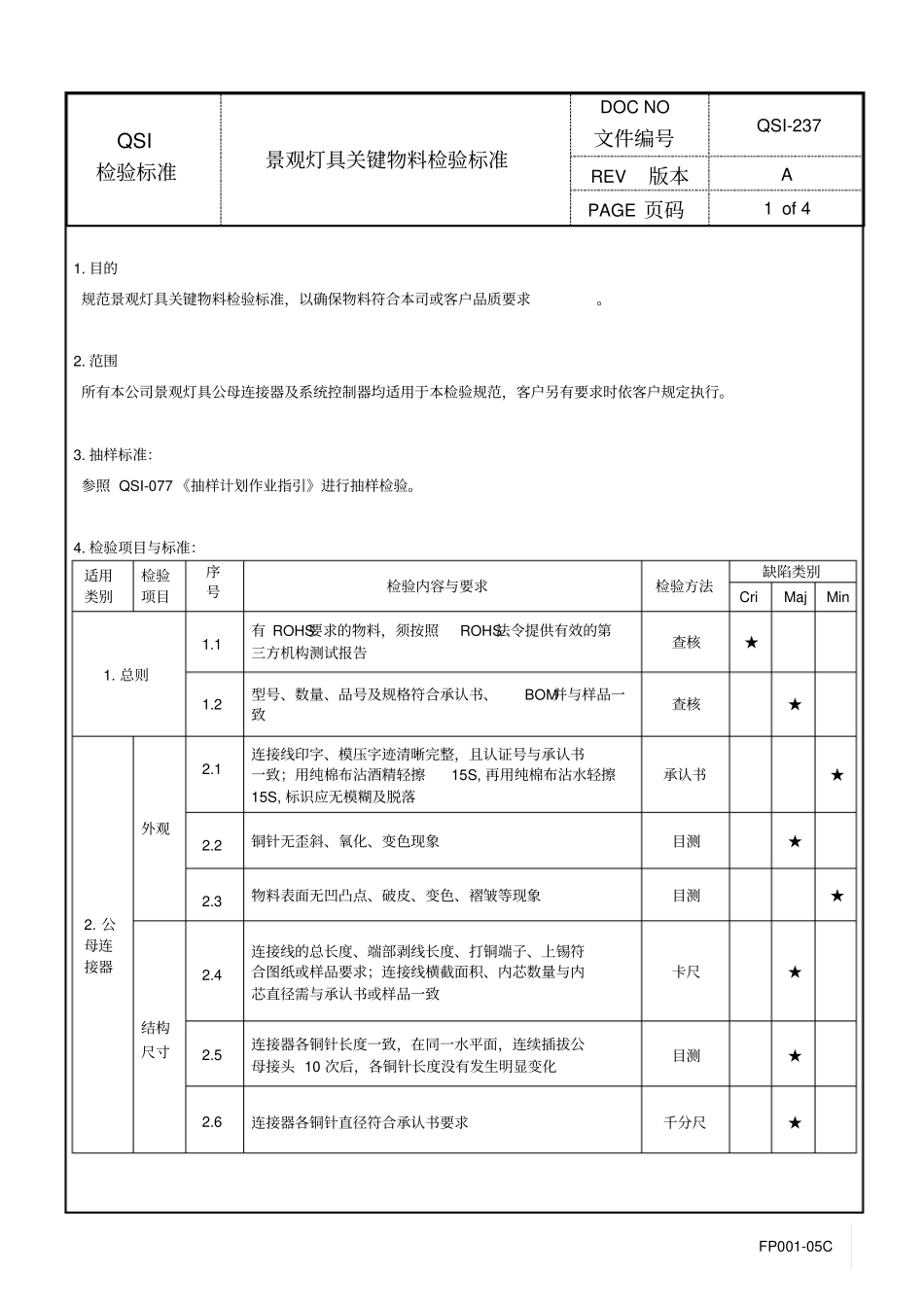

QSI 检验标准景观灯具关键物料检验标准DOC NO 文件编号QSI-237 REV 版本APAGE 页码1 of 4 FP001-05C 1. 目的规范景观灯具关键物料检验标准，以确保物料符合本司或客户品质要求。2. 范围所有本公司景观灯具公母连接器及系统控制器均适用于本检验规范，客户另有要求时依客户规定执行。3. 抽样标准：参照 QSI-077 《抽样计划作业指引》进行抽样检验。4. 检验项目与标准：适用类别检验项目序号检验内容与要求检验方法缺陷类别Cri Maj Min 1. 总则1.1 有 ROHS要求的物料，须按照ROHS法令提供有效的第三方机构测试报告查核★1.2 型号、数量、品号及规格符合承认书、BOM并与样品一致查核★2. 公母连接器外观2.1 连接线印字、模压字迹清晰完整，且认证号与承认书一致；用纯棉布沾酒精轻擦15S, 再用纯棉布沾水轻擦15S, 标识应无模糊及脱落承认书★2.2 铜针无歪斜、氧化、变色现象目测★2.3 物料表面无凹凸点、破皮、变色、褶皱等现象目测★结构尺寸2.4 连接线的总长度、端部剥线长度、打铜端子、上锡符合图纸或样品要求；连接线横截面积、内芯数量与内芯直径需与承认书或样品一致卡尺★2.5 连接器各铜针长度一致，在同一水平面，连续插拔公母接头 10 次后，各铜针长度没有发生明显变化目测★2.6 连接器各铜针直径符合承认书要求千分尺★QSI 检验标准景观灯具关键物料检验标准DOC NO 文件编号QSI-237 REV 版本APAGE 页码2 of 4 FP001-05C 2. 公母连接器功能及性能2.7 接头配合良好，组装到位无歪斜、明显缝隙目测★2.8 导通测试：连接线极性一致，不同极性之间不可出现短路现象万用表★2.9 接触电阻：常温下，采用与连接器额定电流相同电流，电压 6VAC，距连接器上的引线出口5mm处测量接触电阻，两芯连接器公母插合状态下接触电阻≤130mΩ ；三芯连接器公母插合状态下≤180mΩ ；其他线芯接触电阻按照以下公式换算：接触电阻=45+（15*2n ）mΩ ，其中 n 为线芯数综合测试仪★2.10 绝缘电阻：按照IEC60884 要求，导体与绝缘体施加DC500V电压 1min 钟后，测得绝缘电阻应大于5MΩ综合测试仪★2.11 耐压测试：符合安规或承认书要求，具体方法和参数依照《线材耐压测试操作指引》执行综合测试仪★2.12 防火等级：按照GB 5169.5 的针焰试验方法进行测试，将测试样品置于焰火上，持续 5S，在试验火焰离开后，自燃时间应不超过30S，由样品中落下的任何燃烧物应不引燃下面的部件或规定的薄纸针焰台★...
