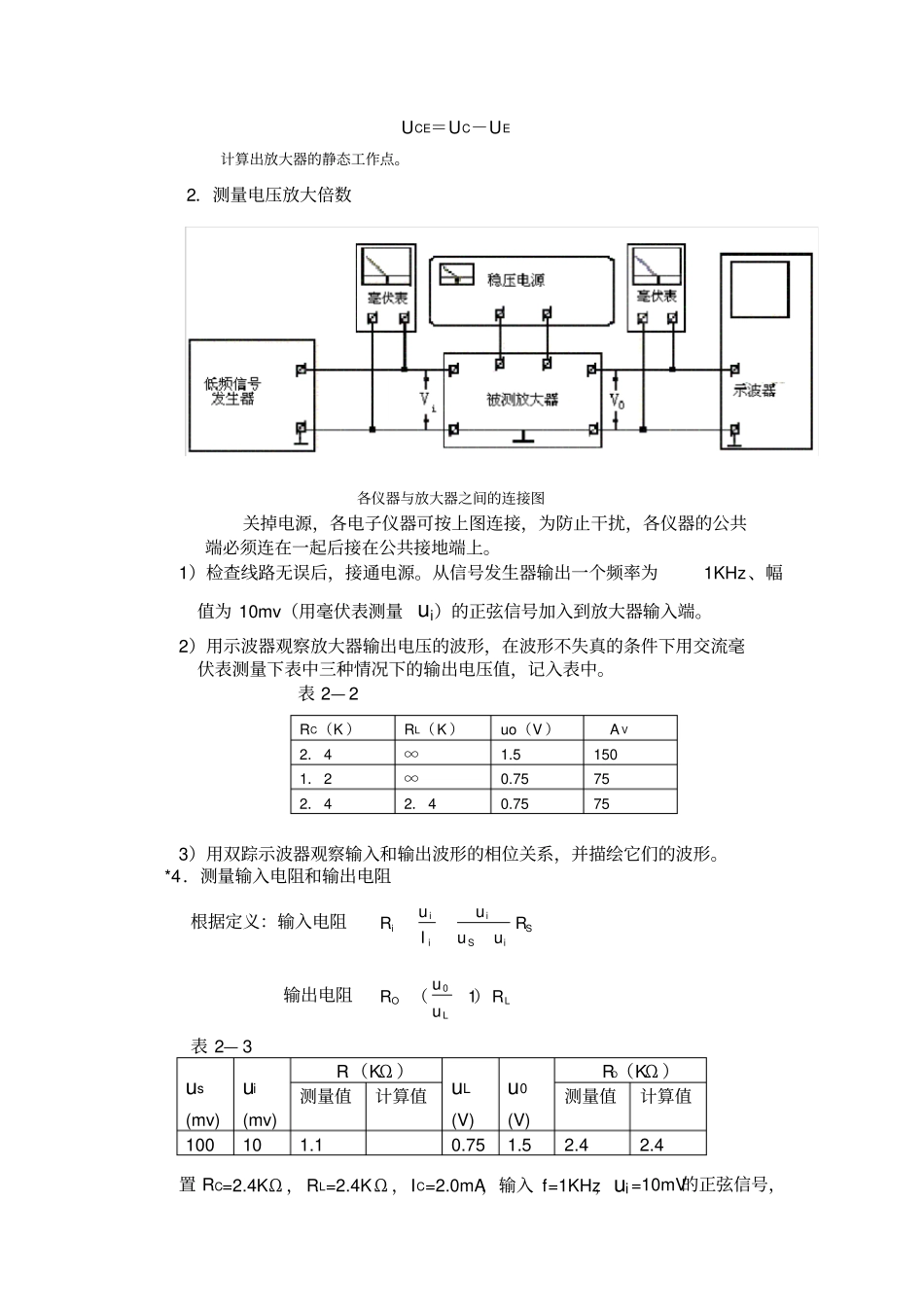

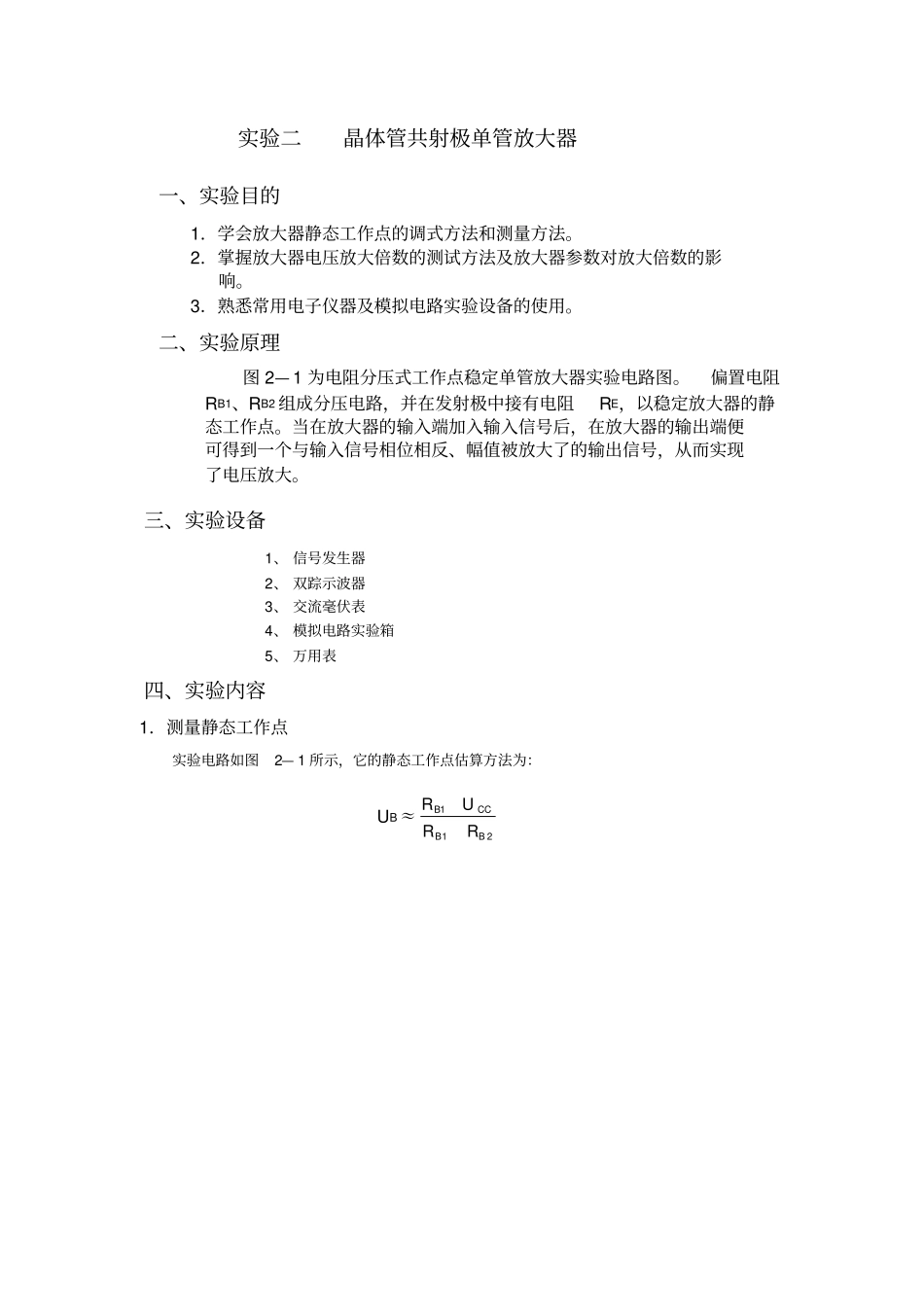

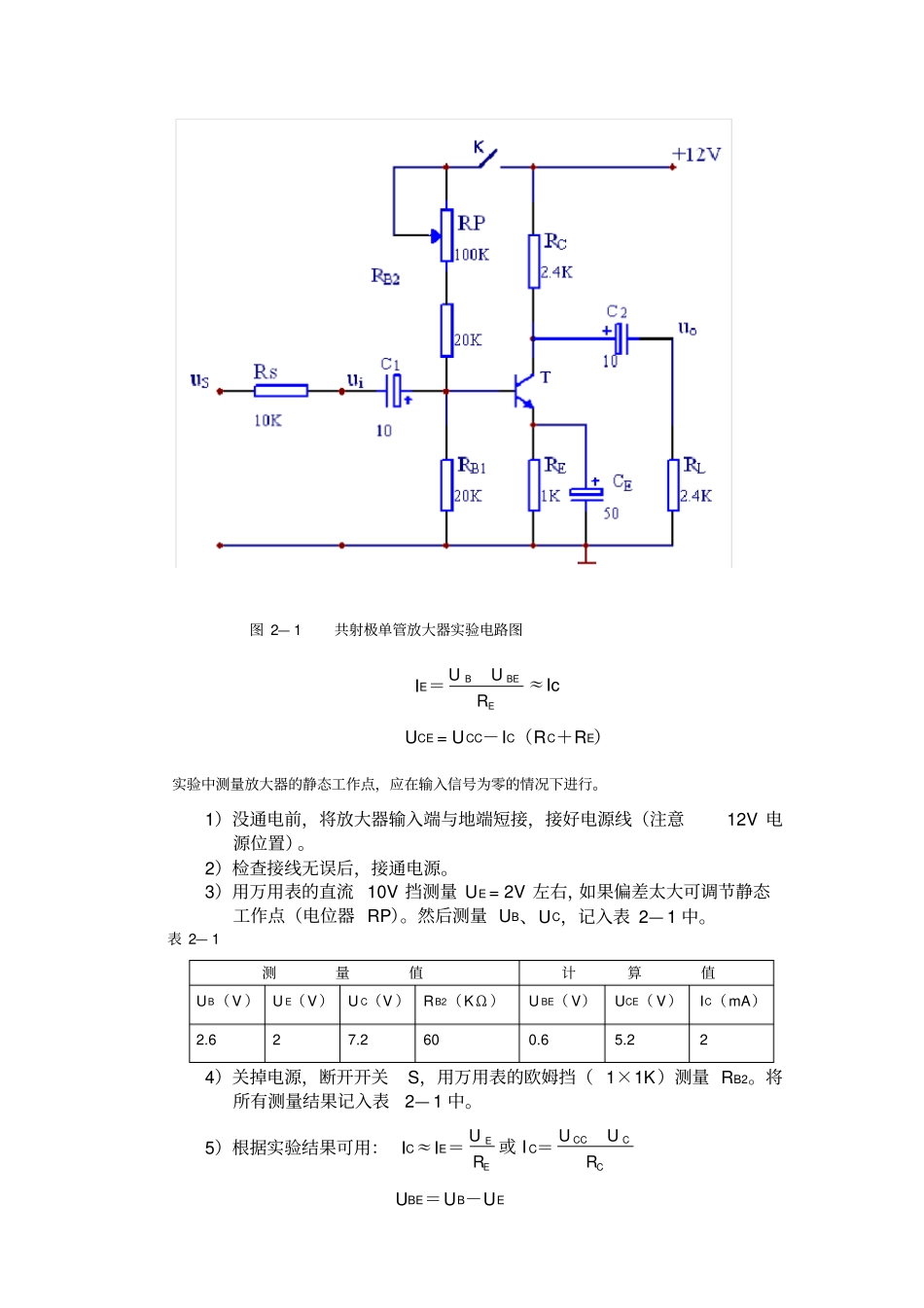

实验二晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。3．熟悉常用电子仪器及模拟电路实验设备的使用。二、实验原理图 2— 1 为电阻分压式工作点稳定单管放大器实验电路图。偏置电阻RB1、RB2 组成分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图2— 1 所示，它的静态工作点估算方法为：UB≈211BBCCBRRUR图 2— 1 共射极单管放大器实验电路图IE＝EBEBRUU≈Ic UCE = UCC－IC（RC＋RE）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。2）检查接线无误后，接通电源。3）用万用表的直流 10V 挡测量 UE = 2V 左右，如果偏差太大可调节静态工作点（电位器 RP）。然后测量 UB、UC，记入表 2— 1 中。表 2— 1 测量值计算值UB（V ）U E（V）U C（V ）RB2（KΩ ）U BE（ V）UCE（ V）IC（mA）2.6 2 7.2 60 0.6 5.2 2 4）关掉电源，断开开关S，用万用表的欧姆挡（ 1×1K）测量 RB2。将所有测量结果记入表2— 1 中。5）根据实验结果可用： IC≈IE＝EERU或 I C＝CCCCRUUUBE＝UB－UEUCE＝UC－UE 计算出放大器的静态工作点。2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。1）检查线路无误后，接通电源。从信号发生器输出一个频率为1KHz、幅值为 10mv（用毫伏表测量 ui）的正弦信号加入到放大器输入端。2）用示波器观察放大器输出电压的波形，在波形不失真的条件下用交流毫伏表测量下表中三种情况下的输出电压值，记入表中。表 2— 2 RC（K ）RL（K ）uo（V ）A V 2．4 ∞1.5 150 1．2 ∞0.75 75 2．4 2．4 0.75 75 3）用双踪示波器观察输入和输出波形的相位关系，并描绘它们的波形。*4．测量输入电阻和输出电阻根据定义：输入电阻SiSiiiiRuuuIuR输出电阻LLORuuR）（10表 2— 3 us (mv) ui (mv)...
