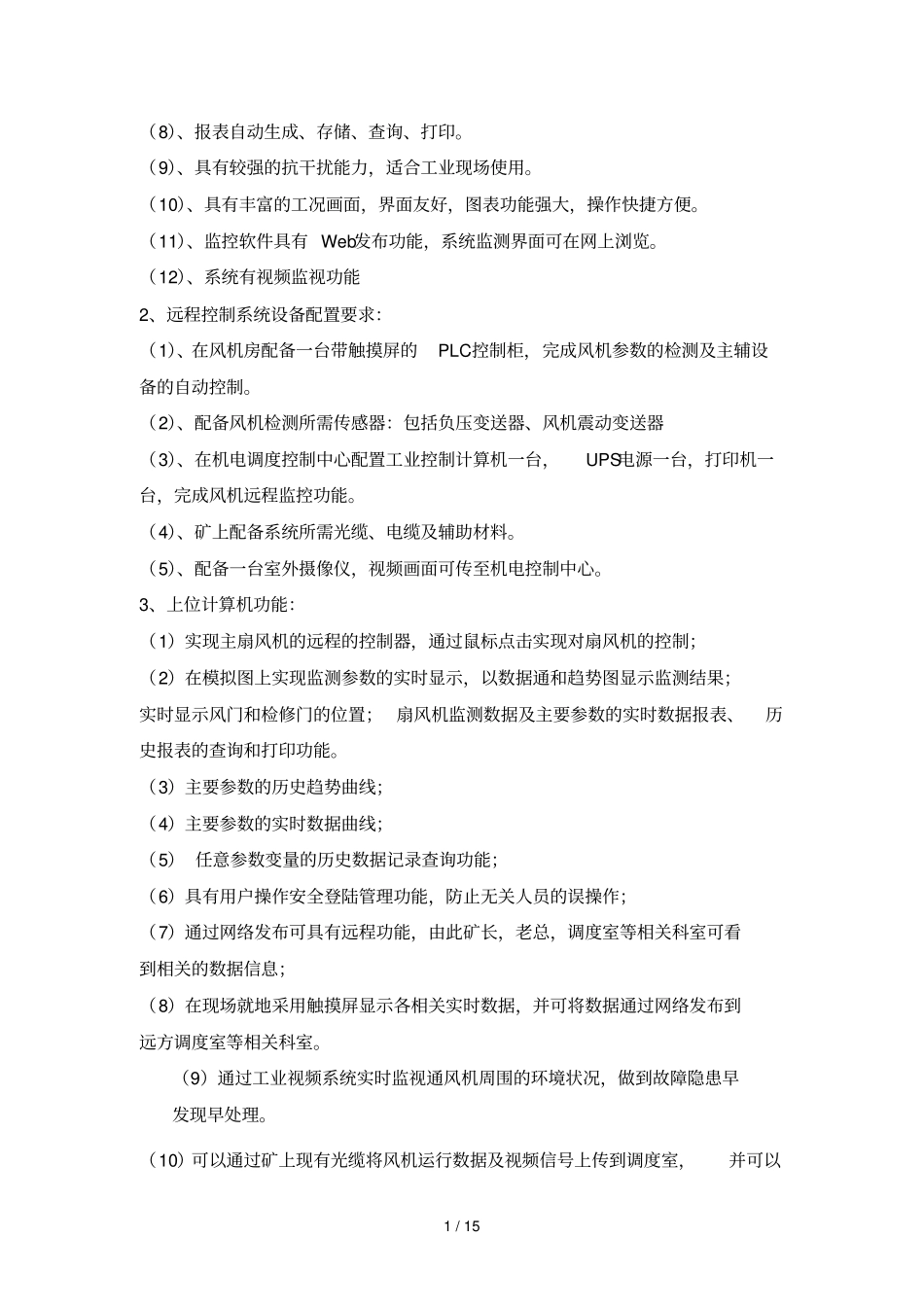

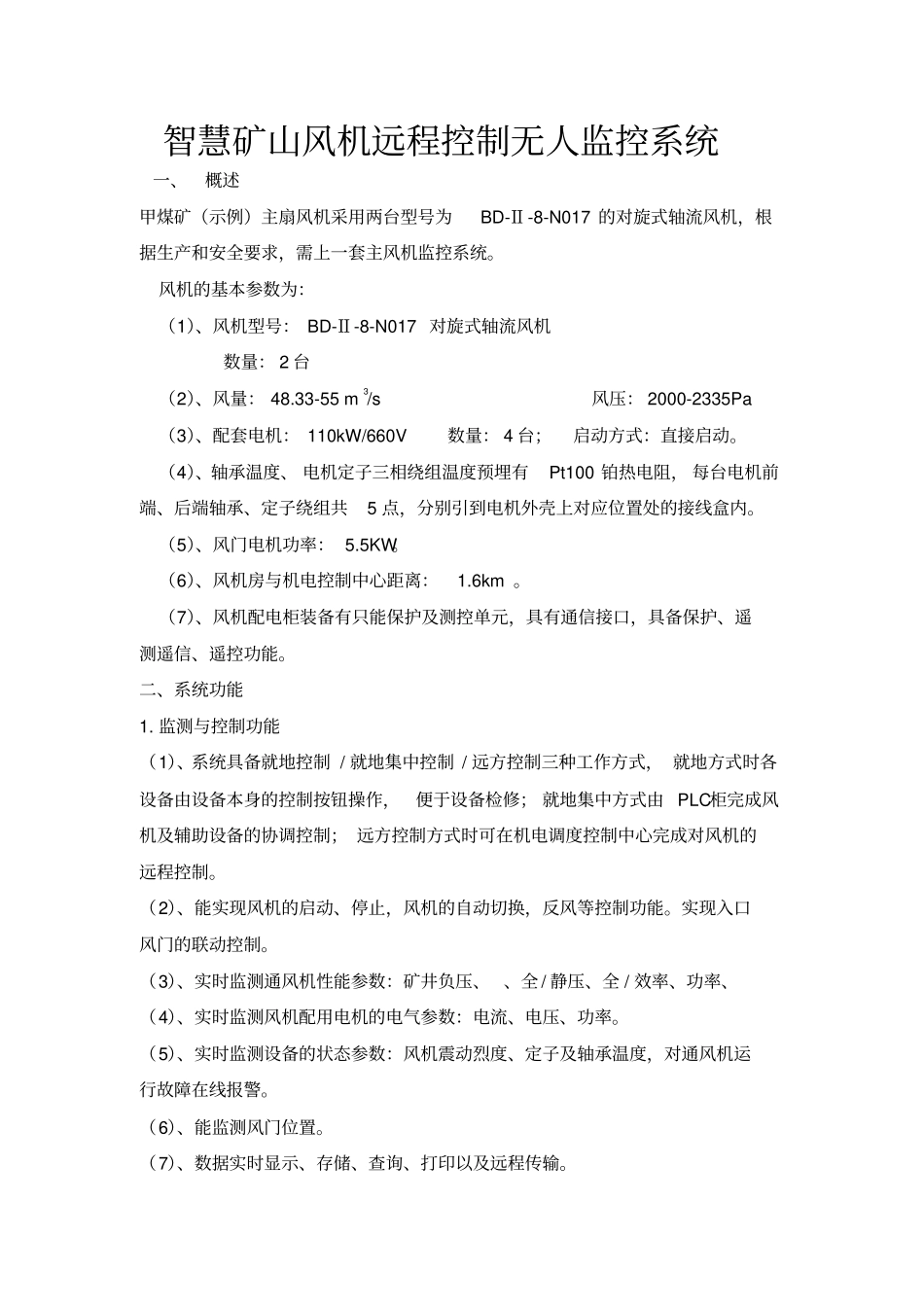

智慧矿山风机远程控制无人监控系统一、概述甲煤矿（示例）主扇风机采用两台型号为BD-Ⅱ-8-N017 的对旋式轴流风机，根据生产和安全要求，需上一套主风机监控系统。风机的基本参数为：（1）、风机型号： BD-Ⅱ-8-N017 对旋式轴流风机数量： 2 台（2）、风量： 48.33-55 m3/s 风压： 2000-2335Pa （3）、配套电机： 110kW/660V 数量： 4 台；启动方式：直接启动。（4）、轴承温度、 电机定子三相绕组温度预埋有Pt100 铂热电阻， 每台电机前端、后端轴承、定子绕组共5 点，分别引到电机外壳上对应位置处的接线盒内。（5）、风门电机功率： 5.5KW。（6）、风机房与机电控制中心距离：1.6km 。（7）、风机配电柜装备有只能保护及测控单元，具有通信接口，具备保护、遥测遥信、遥控功能。二、系统功能1. 监测与控制功能（1）、系统具备就地控制 / 就地集中控制 / 远方控制三种工作方式， 就地方式时各设备由设备本身的控制按钮操作，便于设备检修； 就地集中方式由 PLC柜完成风机及辅助设备的协调控制； 远方控制方式时可在机电调度控制中心完成对风机的远程控制。（2）、能实现风机的启动、停止，风机的自动切换，反风等控制功能。实现入口风门的联动控制。（3）、实时监测通风机性能参数：矿井负压、 、全 / 静压、全 / 效率、功率、（4）、实时监测风机配用电机的电气参数：电流、电压、功率。（5）、实时监测设备的状态参数：风机震动烈度、定子及轴承温度，对通风机运行故障在线报警。（6）、能监测风门位置。（7）、数据实时显示、存储、查询、打印以及远程传输。1 / 15 （8）、报表自动生成、存储、查询、打印。（9）、具有较强的抗干扰能力，适合工业现场使用。（10）、具有丰富的工况画面，界面友好，图表功能强大，操作快捷方便。（11）、监控软件具有 Web发布功能，系统监测界面可在网上浏览。（12）、系统有视频监视功能2、远程控制系统设备配置要求：（1）、在风机房配备一台带触摸屏的PLC控制柜，完成风机参数的检测及主辅设备的自动控制。（2）、配备风机检测所需传感器：包括负压变送器、风机震动变送器（3）、在机电调度控制中心配置工业控制计算机一台，UPS电源一台，打印机一台，完成风机远程监控功能。（4）、矿上配备系统所需光缆、电缆及辅助材料。（5）、配备一台室外摄像仪，视频画面可传至机电控制中心。3、上位计算机功能：（1）实现主扇风机的远程的控制器，通过鼠标点击实现对扇风机的...
