4.施工测量放线精度控制轴线偏差VIP免费

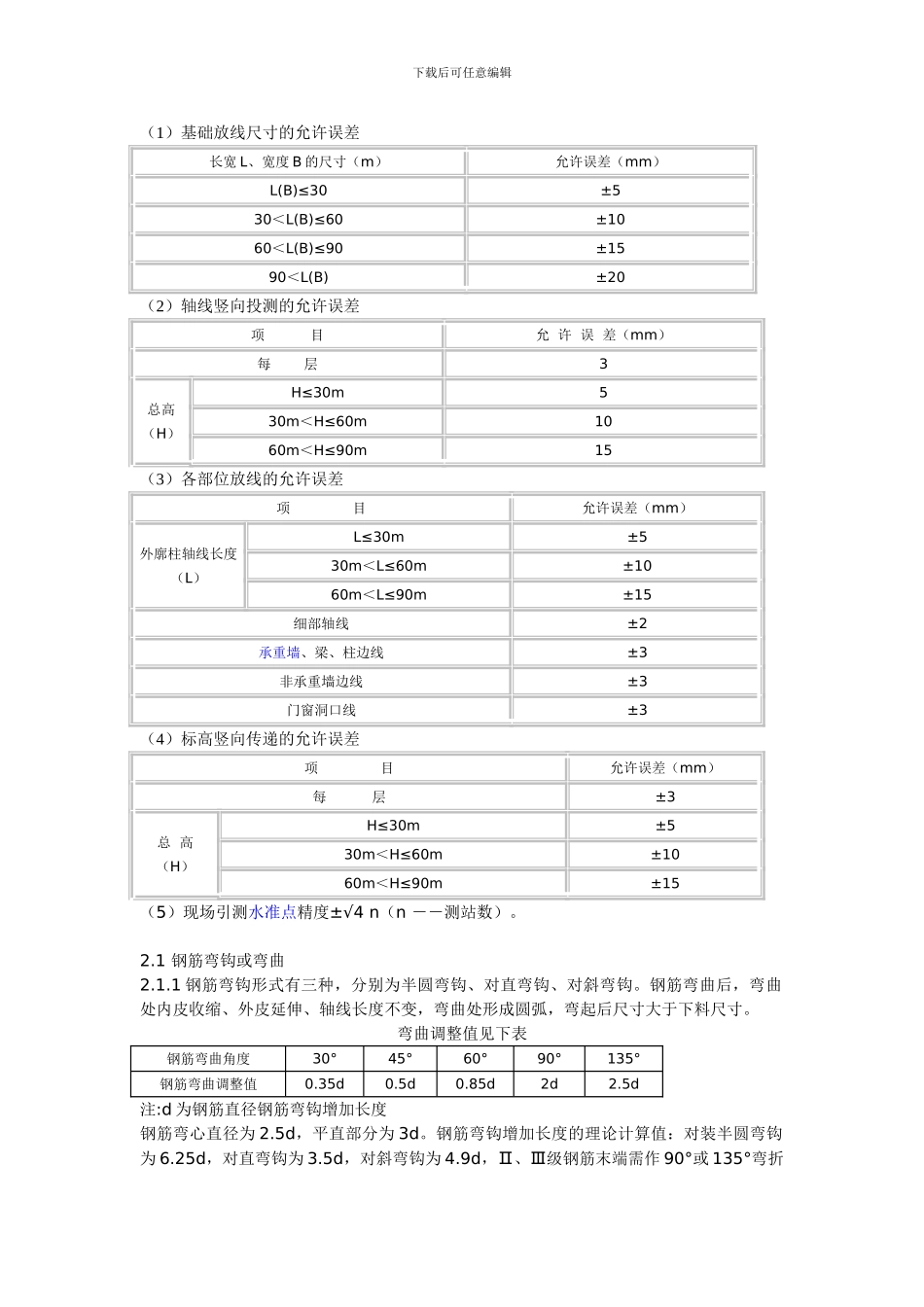

下载后可任意编辑（1）基础放线尺寸的允许误差长宽 L、宽度 B 的尺寸（m）允许误差（mm）L(B)≤30±530＜L(B)≤60±1060＜L(B)≤90±1590＜L(B)±20（2）轴线竖向投测的允许误差项 目允 许 误 差（mm）每 层3总高（H）H≤30m530m＜H≤60m1060m＜H≤90m15（3）各部位放线的允许误差项 目允许误差（mm）外廓柱轴线长度（L）L≤30m±530m＜L≤60m±1060m＜L≤90m±15细部轴线±2承重墙、梁、柱边线±3非承重墙边线±3门窗洞口线±3（4）标高竖向传递的允许误差项 目允许误差（mm）每 层±3总 高（H）H≤30m±530m＜H≤60m±1060m＜H≤90m±15（5）现场引测水准点精度±√4 n（n －－测站数）。 2.1 钢筋弯钩或弯曲2.1.1 钢筋弯钩形式有三种，分别为半圆弯钩、对直弯钩、对斜弯钩。钢筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸大于下料尺寸。弯曲调整值见下表钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d0.5d0.85d2d2.5d注:d 为钢筋直径钢筋弯钩增加长度钢筋弯心直径为 2.5d，平直部分为 3d。钢筋弯钩增加长度的理论计算值：对装半圆弯钩为 6.25d，对直弯钩为 3.5d，对斜弯钩为 4.9d，Ⅱ、Ⅲ级钢筋末端需作 90°或 135°弯折下载后可任意编辑时，应按法律规范规定增大弯芯直径。由于弯芯直径理论计算与实际不一致。实际配料计算时，对半圆弯钩增加长度参考下表。半圆弯钩增加长度参考表（用机械弯）钢筋直径（mm）<68～1012～1820～28一个弯钩长度（mm）4d6d5.5d5d2.1.2 弯起钢筋中间部位弯折处的弯曲直径 D，不少于钢筋的直径的 5 倍。2.1.3 箍筋的末端应作弯钩，弯钩形式应符合设计要求。当设计无具体要求时，箍筋弯钩的弯曲直径应大于受力钢筋直径，且不小于箍筋直径的 2.5 倍；箍筋的调整值见表，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定。 箍筋长度方法箍筋直径（mm）4～56810～12量外包尺寸40506070量内皮尺寸80100120150～1702.1.4 Ⅰ 级钢筋末端需做 180°弯钩，其圆弧曲线直径不小于钢筋直径的 2.5 倍，平直部分长度不小于钢筋直径的 3 倍；Ⅱ级钢筋末端须作 90°或 135°弯折时，弯曲直径不宜小于钢筋直径的 4 倍，平直部分长度应按设计要求确定。箍筋的末端应作 135°弯钩，弯钩端头平直长度取钢筋直径 10 倍与 75mm 最大值。2.2 钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯...
