500m3油罐防腐施工方案VIP专享VIP免费

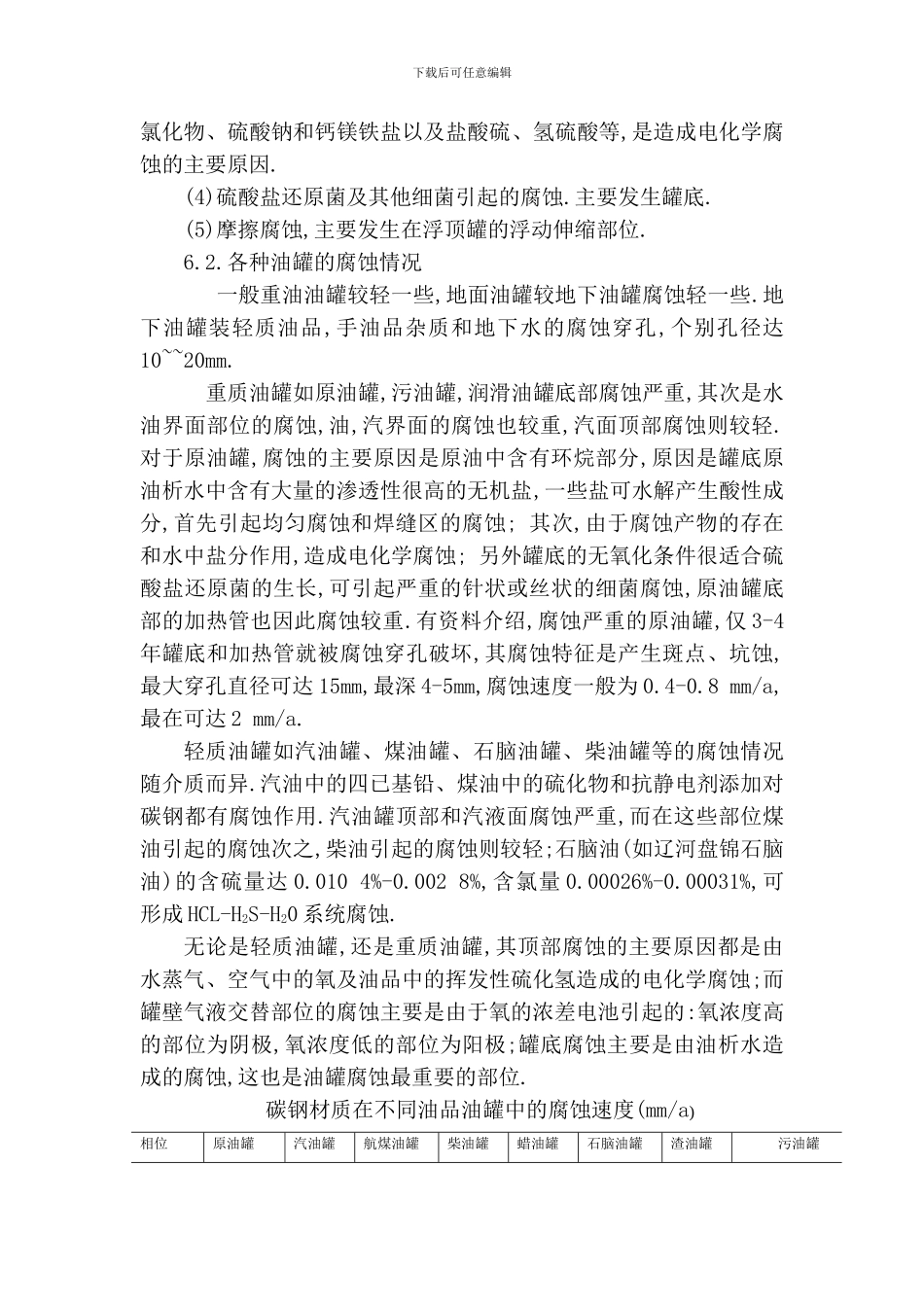

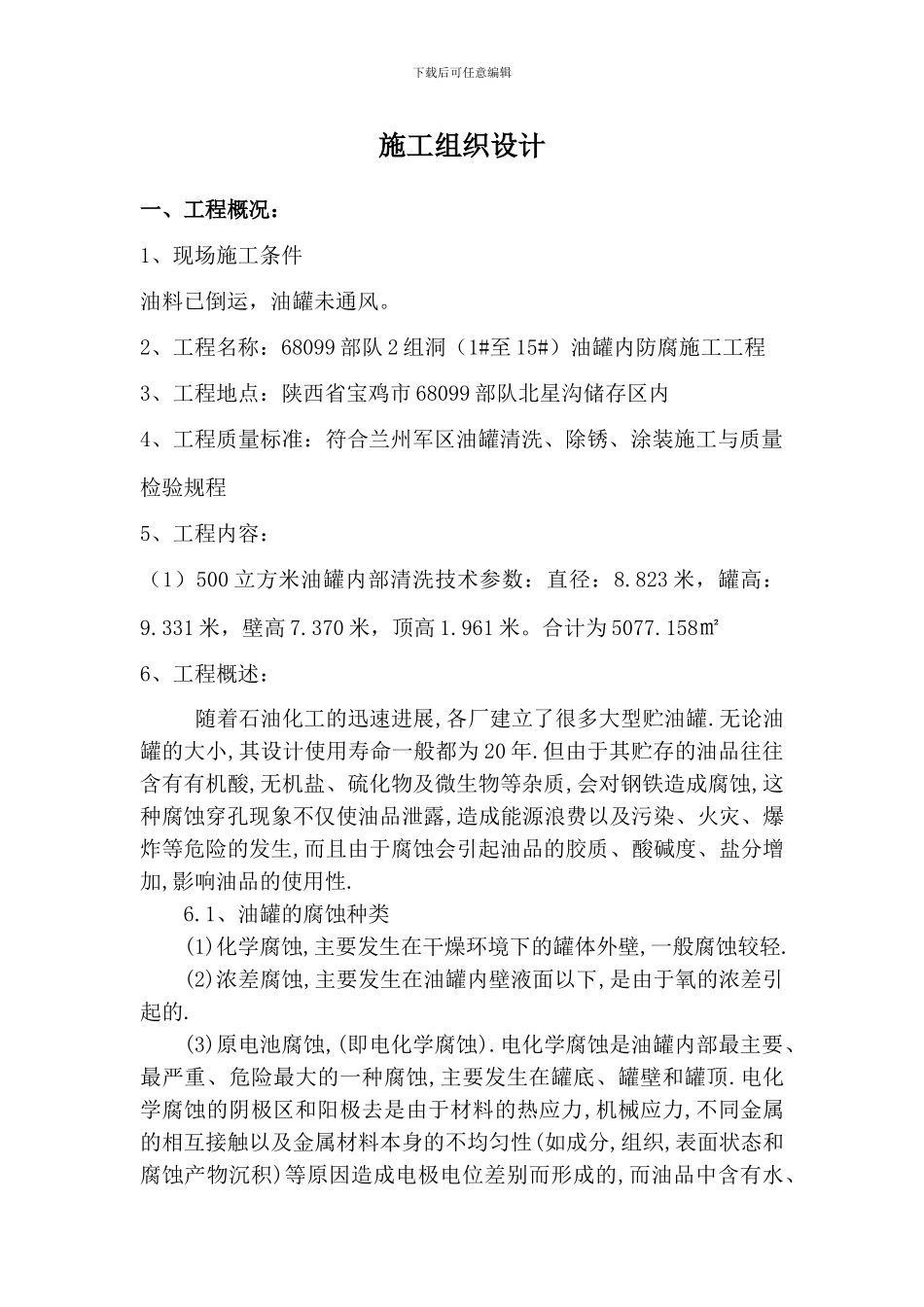

下载后可任意编辑施工组织设计一、工程概况：1、现场施工条件油料已倒运，油罐未通风。2、工程名称：68099 部队 2 组洞（1#至 15#）油罐内防腐施工工程3、工程地点：陕西省宝鸡市 68099 部队北星沟储存区内4、工程质量标准：符合兰州军区油罐清洗、除锈、涂装施工与质量检验规程5、工程内容：（1）500 立方米油罐内部清洗技术参数：直径：8.823 米，罐高：9.331 米，壁高 7.370 米，顶高 1.961 米。合计为 5077.158㎡6、工程概述： 随着石油化工的迅速进展,各厂建立了很多大型贮油罐.无论油罐的大小,其设计使用寿命一般都为 20 年.但由于其贮存的油品往往含有有机酸,无机盐、硫化物及微生物等杂质,会对钢铁造成腐蚀,这种腐蚀穿孔现象不仅使油品泄露,造成能源浪费以及污染、火灾、爆炸等危险的发生,而且由于腐蚀会引起油品的胶质、酸碱度、盐分增加,影响油品的使用性.6.1、油罐的腐蚀种类(1)化学腐蚀,主要发生在干燥环境下的罐体外壁,一般腐蚀较轻.(2)浓差腐蚀,主要发生在油罐内壁液面以下,是由于氧的浓差引起的.(3)原电池腐蚀,(即电化学腐蚀).电化学腐蚀是油罐内部最主要、最严重、危险最大的一种腐蚀,主要发生在罐底、罐壁和罐顶.电化学腐蚀的阴极区和阳极去是由于材料的热应力,机械应力,不同金属的相互接触以及金属材料本身的不均匀性(如成分,组织,表面状态和腐蚀产物沉积)等原因造成电极电位差别而形成的,而油品中含有水、下载后可任意编辑氯化物、硫酸钠和钙镁铁盐以及盐酸硫、氢硫酸等,是造成电化学腐蚀的主要原因.(4)硫酸盐还原菌及其他细菌引起的腐蚀.主要发生罐底.(5)摩擦腐蚀,主要发生在浮顶罐的浮动伸缩部位.6.2.各种油罐的腐蚀情况 一般重油油罐较轻一些,地面油罐较地下油罐腐蚀轻一些.地下油罐装轻质油品,手油品杂质和地下水的腐蚀穿孔,个别孔径达10~~20mm. 重质油罐如原油罐,污油罐,润滑油罐底部腐蚀严重,其次是水油界面部位的腐蚀,油,汽界面的腐蚀也较重,汽面顶部腐蚀则较轻.对于原油罐,腐蚀的主要原因是原油中含有环烷部分,原因是罐底原油析水中含有大量的渗透性很高的无机盐,一些盐可水解产生酸性成分,首先引起均匀腐蚀和焊缝区的腐蚀; 其次,由于腐蚀产物的存在和水中盐分作用,造成电化学腐蚀; 另外罐底的无氧化条件很适合硫酸盐还原菌的生长,可引起严重的针状或丝状的细菌腐蚀,原油罐底部的加热管也因此腐蚀较重.有资料介绍,腐蚀严重的原油罐,仅 3-4年罐底和加热管就被腐蚀穿孔破坏,其腐蚀特征是产生斑点、...
