7万吨糊树厂区埋地管网施工方案VIP免费

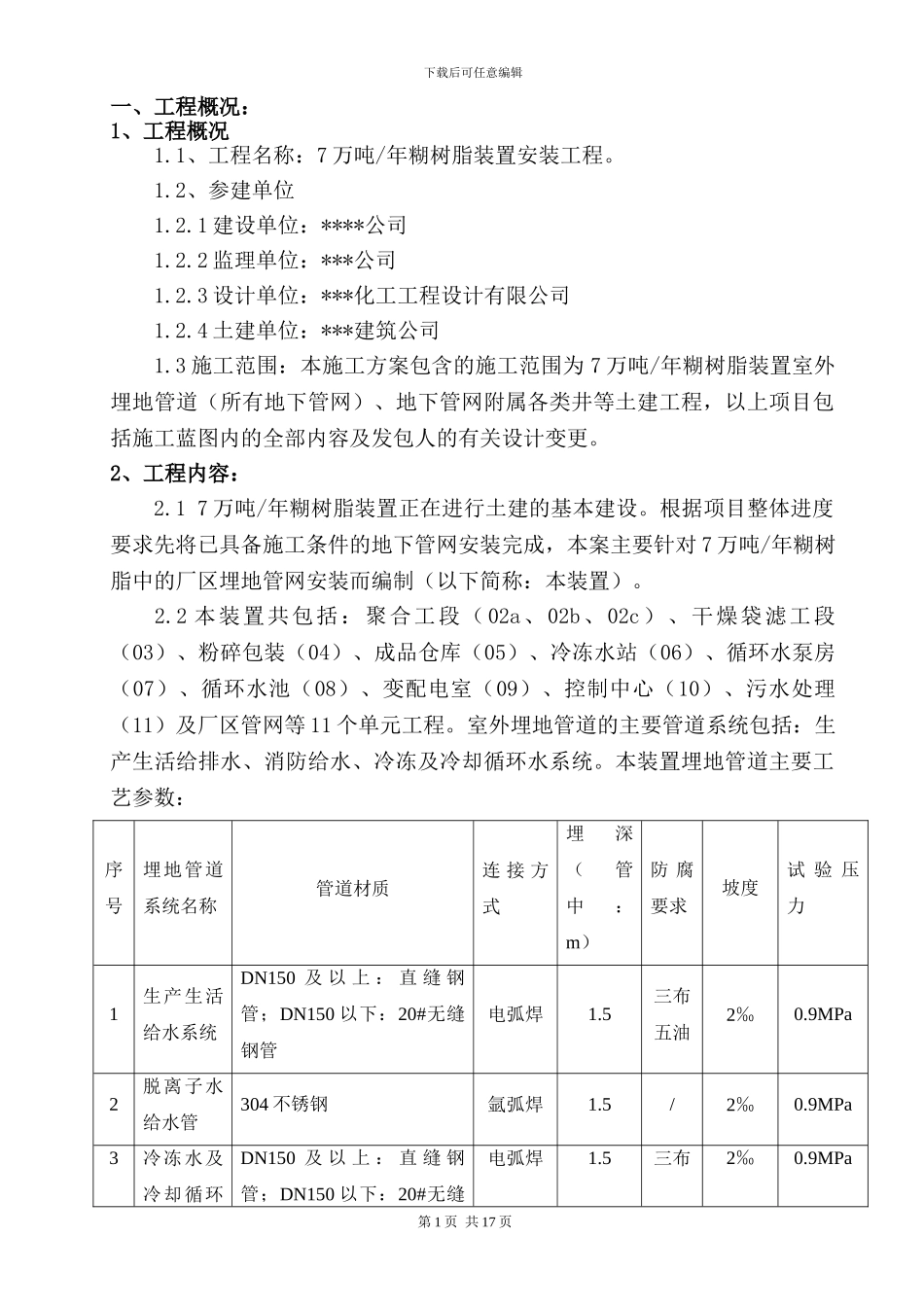

7万吨糊树厂区埋地管网施工方案_第1页
1/17
7万吨糊树厂区埋地管网施工方案_第2页
2/17
7万吨糊树厂区埋地管网施工方案_第3页
3/17
下载后可任意编辑一、工程概况:1、工程概况1.1、工程名称:7 万吨/年糊树脂装置安装工程。1.2、参建单位1.2.1 建设单位:****公司1.2.2 监理单位:***公司1.2.3 设计单位:***化工工程设计有限公司1.2.4 土建单位:***建筑公司1.3 施工范围:本施工方案包含的施工范围为 7 万吨/年糊树脂装置室外埋地管道(所有地下管网)、地下管网附属各类井等土建工程,以上项目包括施工蓝图内的全部内容及发包人的有关设计变更。2、工程内容:2.1 7 万吨/年糊树脂装置正在进行土建的基本建设。根据项目整体进度要求先将已具备施工条件的地下管网安装完成,本案主要针对 7 万吨/年糊树脂中的厂区埋地管网安装而编制(以下简称:本装置)。2.2 本装置共包括:聚合工段( 02a、02b、02c)、干燥袋滤工段(03)、粉碎包装(04)、成品仓库(05)、冷冻水站(06)、循环水泵房(07)、循环水池(08)、变配电室(09)、控制中心(10)、污水处理(11)及厂区管网等 11 个单元工程。室外埋地管道的主要管道系统包括:生产生活给排水、消防给水、冷冻及冷却循环水系统。本装置埋地管道主要工艺参数:序号埋地管道系统名称管道材质连 接 方式埋深(管中:m)防 腐要求坡度试 验 压力1生产生活给水系统DN150 及 以 上 : 直 缝 钢管;DN150 以下:20#无缝钢管电弧焊1.5三布五油2‰0.9MPa2脱离子水给水管304 不锈钢氩弧焊1.5/2‰0.9MPa3冷冻水及冷却循环DN150 及 以 上 : 直 缝 钢管;DN150 以下:20#无缝电弧焊1.5三布2‰0.9MPa第 1 页 共 17 页 下载后可任意编辑水管钢管五油4消防给水管DN150 及 以 上 : 直 缝 钢管;DN150 以下:20#无缝钢管电弧焊1.5三布五油2‰0.9MPa5生活排水管硬聚氯乙烯 PVC-U密 封 圈承 插 连接排 水 管 网平面图/排水管网平面图/6生产排水管玻纤增强聚丙烯 FRPP电 熔 焊接排 水 管 网平面图/排水管网平面图/3、工程施工条件3.1 现场施工环境:3.1.1 本工程所在地是*****,该地区气侯干旱少雨,为砂砾石质土壤,且无地下水,全年多风沙时有沙尘爆天气。夏季日温差较大,可达 10 度左右,日照时间较长。其中无地下水、干旱少雨和日照时间长为施工的有利条件。3.1.2 本装置东面是氯乙烯乙炔气柜,南面是东西向厂区环道,西面是*****装置区,北侧是***装置区,东西北三侧临近防爆区域,施工场地条件相对比较狭窄、安全风险较大。其间会产生影响的是管线与原装置埋地管...
