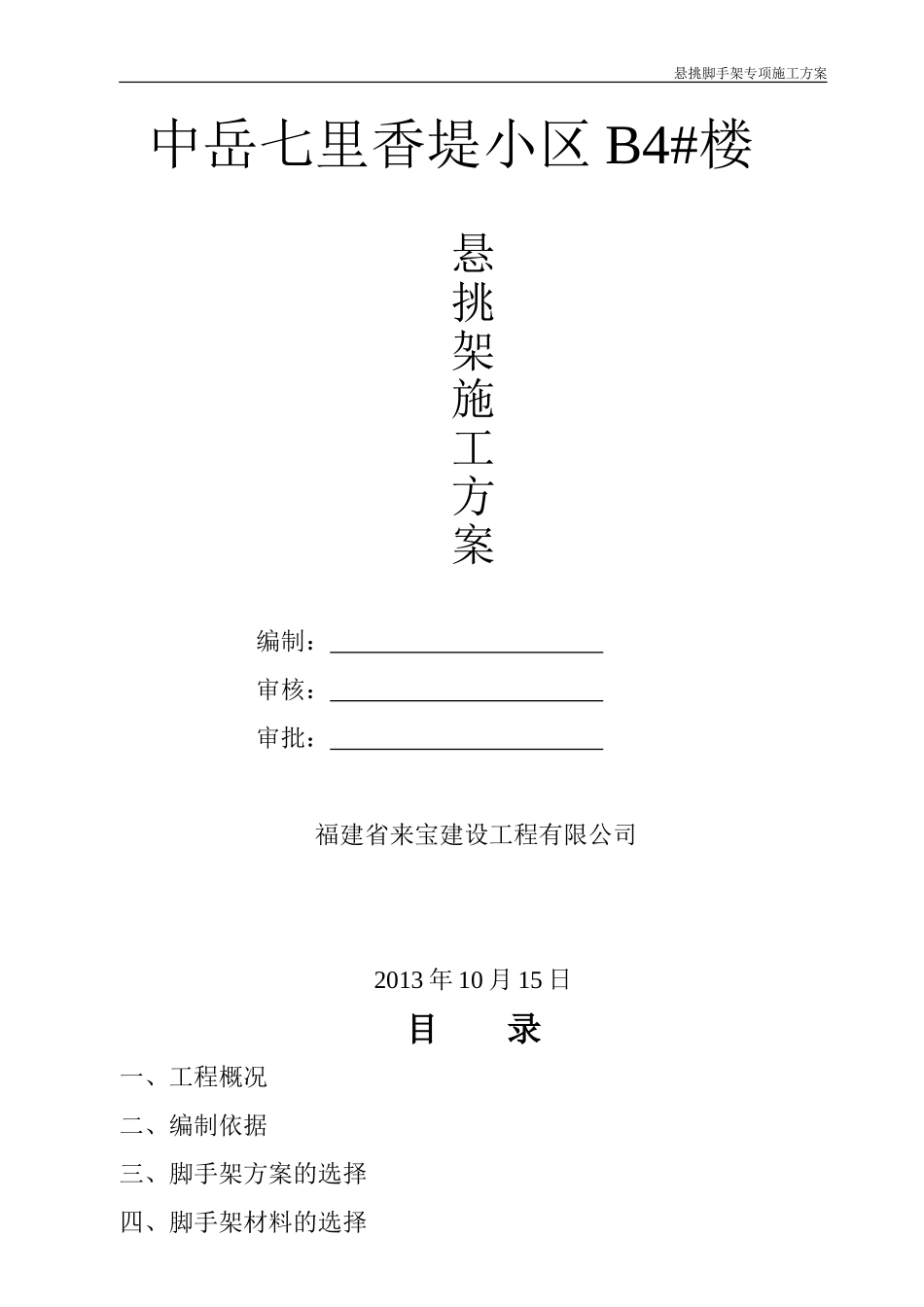

悬挑脚手架专项施工方案中岳七里香堤小区 B4#楼 悬挑架施工方案编制： 审核： 审批： 福建省来宝建设工程有限公司2013 年 10 月 15 日目 录一、工程概况二、编制依据三、脚手架方案的选择四、脚手架材料的选择下载后可任意编辑五、脚手架搭设流程及要求六、脚手架搭设劳动力安排七、脚手架的检测与验收八、脚手架搭设安全技术措施九、脚手架拆除安全技术措施十、脚手架计算书悬挑架施工专项施工方案一、工程概况(一)、工程简介工程名称：中岳七里香堤小区 B4#楼 结构样式：框架剪力墙建设地点：长江东路南、七里河路东建设单位：河南安徐庄实业有限公司监理单位：郑州中原铁道建设工程监理有限公司设计单位：上海众谊建筑设计有限公司勘察单位：河南省有色工程勘察有限公司施工单位：福建省来宝建设工程有限公司中岳七里香堤小区 B4#楼及地下车库位于长江东路南、七里河路东建筑面积16183
39m2 地下二层，地上 35 层，框架剪力墙结构，基础垫层为 C15，基础筏板C40P8
地下二层层高为 6
25m，地下一层层高为 5
97m，地上标准层层高为 2
建筑高度为：103
(二)、搭设形式1 至 2 层采纳落地式双排架，从 3 层开始采纳悬挑式双排脚手架，住宅层高为2
8m，一次悬挑架高度为 19
6m，第一道悬挑在 3 层，第二道悬挑在 10 层，第三道悬挑在 17 层，第四道悬挑在 24 层，第五道悬挑在 31 层，控制最大悬挑高度不得大 k 于 20米
悬挑架采纳建筑立面全防护，待工程施工完成后进行架体拆除

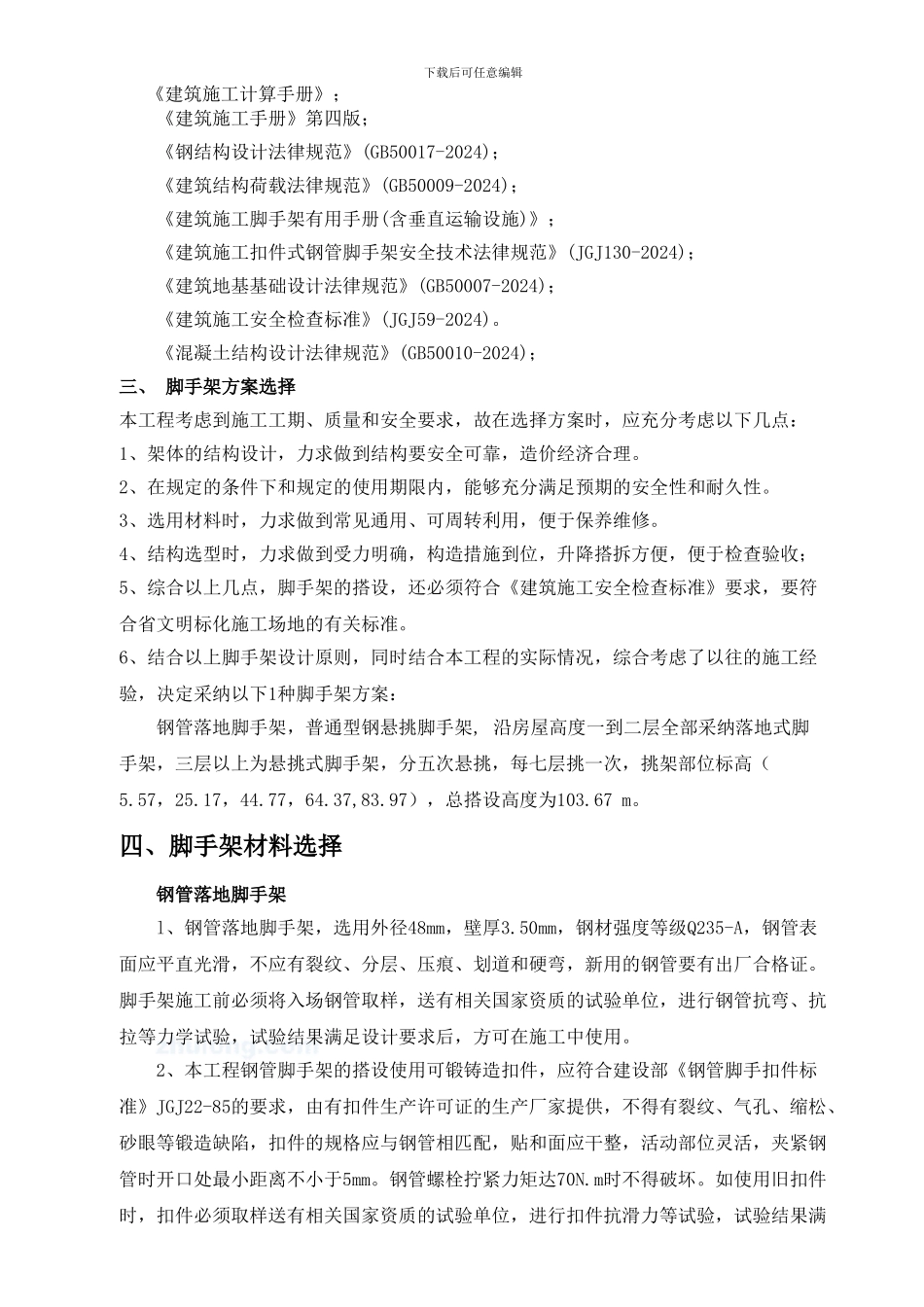

二、编制依据下载后可任意编辑《建筑施工计算手册》； 《建筑施工手册》第四版； 《钢结构设计法律规范》(GB50017-2024)； 《建筑结构荷载法律规范》(GB50009-2024)； 《建筑施工脚手架有用手册(含垂直运输设施)》； 《建筑施工扣件式钢管脚手架安全技术法律规
