CRTSⅢ板无砟轨道板施工组织设计.VIP免费

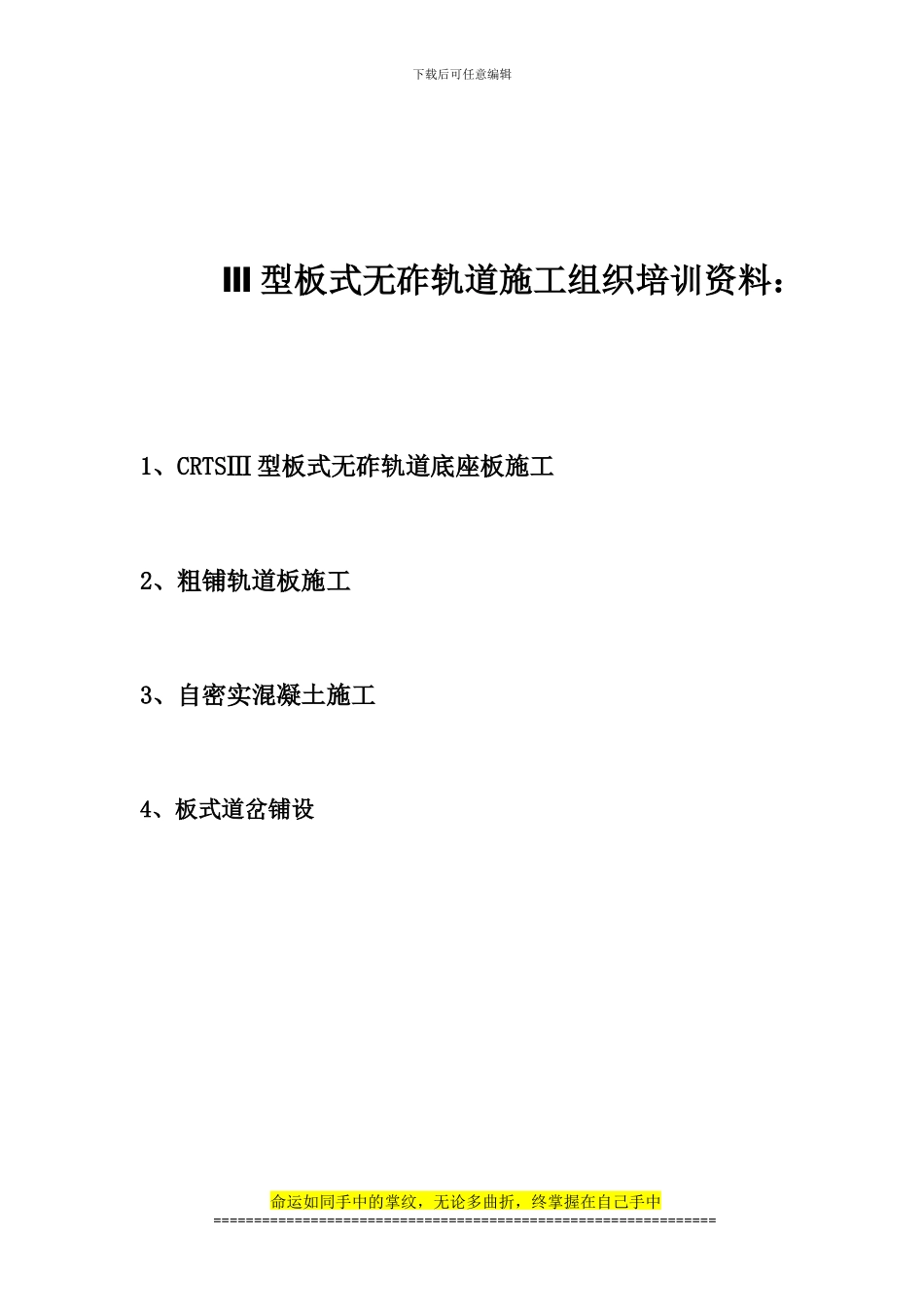

CRTSⅢ板无砟轨道板施工组织设计._第1页
1/70

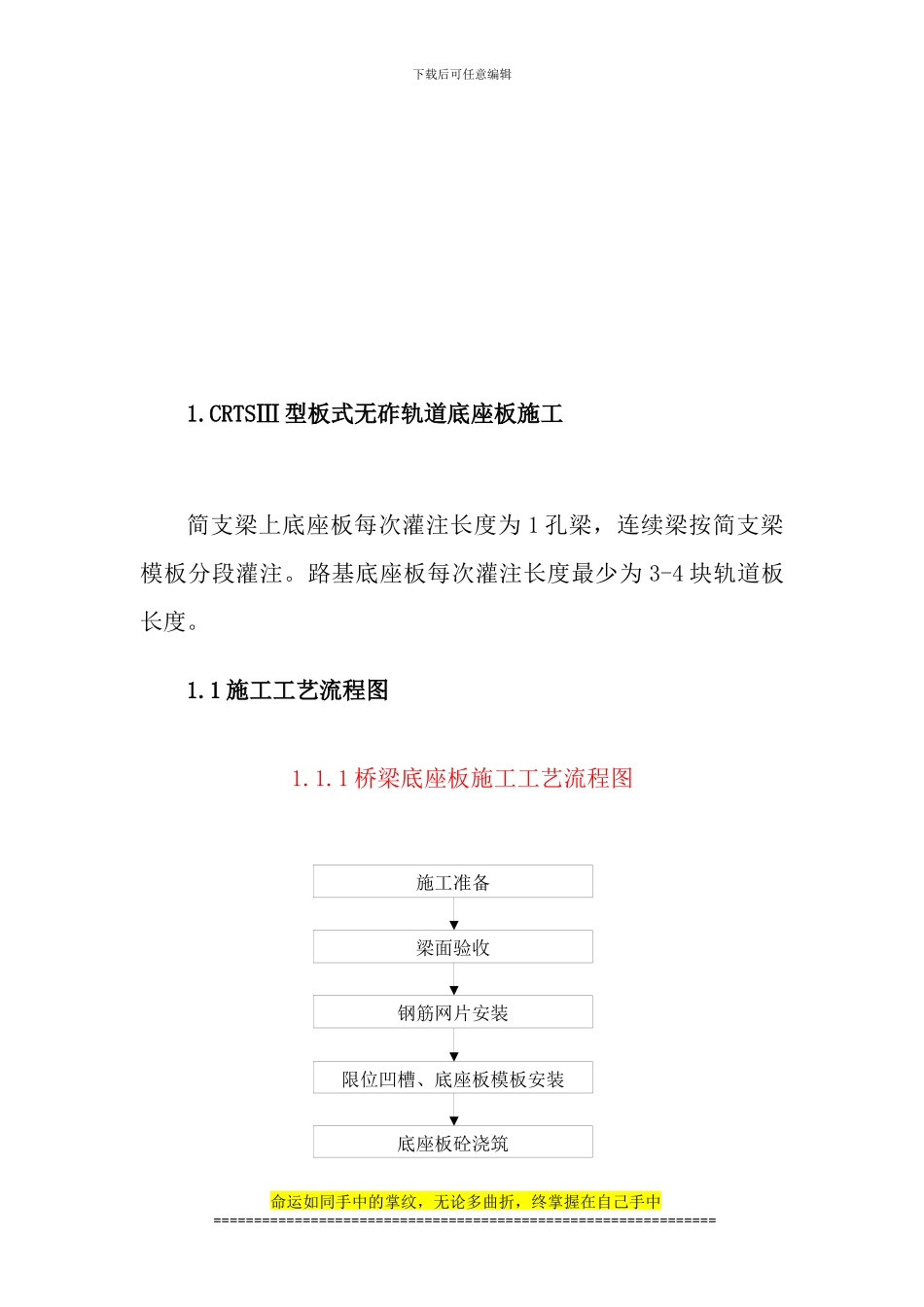

CRTSⅢ板无砟轨道板施工组织设计._第2页
2/70

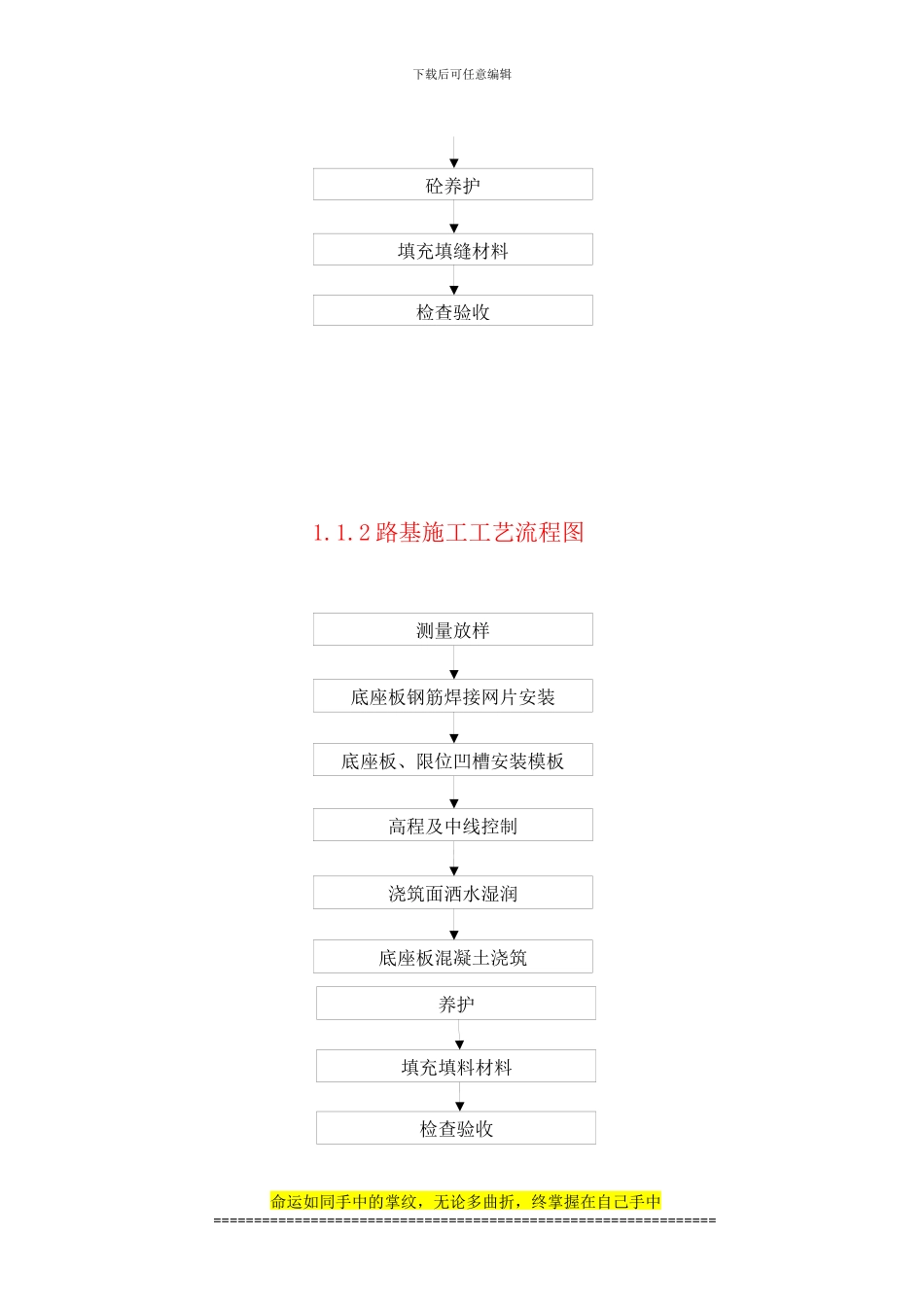

CRTSⅢ板无砟轨道板施工组织设计._第3页
3/70
下载后可任意编辑Ⅲ 型板式无砟轨道施工组织培训资料:1、CRTSⅢ 型板式无砟轨道底座板施工2、粗铺轨道板施工3、自密实混凝土施工4、板式道岔铺设 命运如同手中的掌纹,无论多曲折,终掌握在自己手中==============================================================下载后可任意编辑1.CRTSⅢ 型板式无砟轨道底座板施工简支梁上底座板每次灌注长度为 1 孔梁,连续梁按简支梁模板分段灌注。路基底座板每次灌注长度最少为 3-4 块轨道板长度。1.1 施工工艺流程图1.1.1 桥梁底座板施工工艺流程图命运如同手中的掌纹,无论多曲折,终掌握在自己手中==============================================================施工准备梁面验收钢筋网片安装限位凹槽、底座板模板安装底座板砼浇筑下载后可任意编辑1.1.2 路基施工工艺流程图命运如同手中的掌纹,无论多曲折,终掌握在自己手中==============================================================砼养护填充填缝材料检查验收测量放样底座板钢筋焊接网片安装底座板、限位凹槽安装模板高程及中线控制浇筑面洒水湿润底座板混凝土浇筑养护填充填料材料检查验收下载后可任意编辑为了保证无砟轨道各部结构的技术条件,施工前应对基层表面施工质量进行验收,桥梁为轨道中心线 2.6m 范围内的梁面进行拉毛处理。1.3 预埋筋桥梁预埋筋因架梁运梁的需要,分为梁内和底座板内两部分。桥内部分(含套筒)在梁场制作时预埋在箱梁顶板内;底座板内部分在底座板施工时用套筒连接,伸入底座板钢筋内。预埋制作长度应根据底座板超高设置及现场预埋套筒高低情况“量身定做”,以避开安装后过高或过低,影响受力。安装时应将钢筋拧进到位,确保安装质量。设计位置预埋钢筋折断或者缺少的情况下要求植筋,将桥面清理洁净。1.4 放样对施工的基层面进行清扫和冲洗,凿毛后,用全站仪根据设计位置将底座的边线(立模线)放出来,根据纵向每 5 米一个点放样。同时用水准仪测量出每一个点的标高(用来控制模板顶面标高)。命运如同手中的掌纹,无论多曲折,终掌握在自己手中==============================================================下载后可任意编辑1.5 钢筋工程钢筋网片在预制厂家集中预制完成后拉运至现场,现场验收按其重量过磅验收,要求网片实际重量与理论重量偏差在4.5%以内,并检查其外观尺寸。采纳墨斗根据设计位置在基层面弹出钢筋网片位置,然后铺设钢筋网片,绑扎、上下网片之间钢筋,并加垫垫...
